Návod k obsluze • Termotransferová tiskárna TT4030 • 06-2017 • 031-93478
Obsluha
336
6.3 Nastavení systému přítlaku hlavy
Tisková hlava je přitlačována pomocí dvou jezdců.
Poloha obou jezdců se musí nastavit na šířku použitého
materiálu, aby
• bylo dosaženo stejnoměrné kvality tisku v celé šířce
materiálu,
• se zabránilo tvorbě záhybů při průchodu barevné pásky,
• se zabránilo předčasnému opotřebení tiskového válce a
tiskové hlavy.
1
2
3

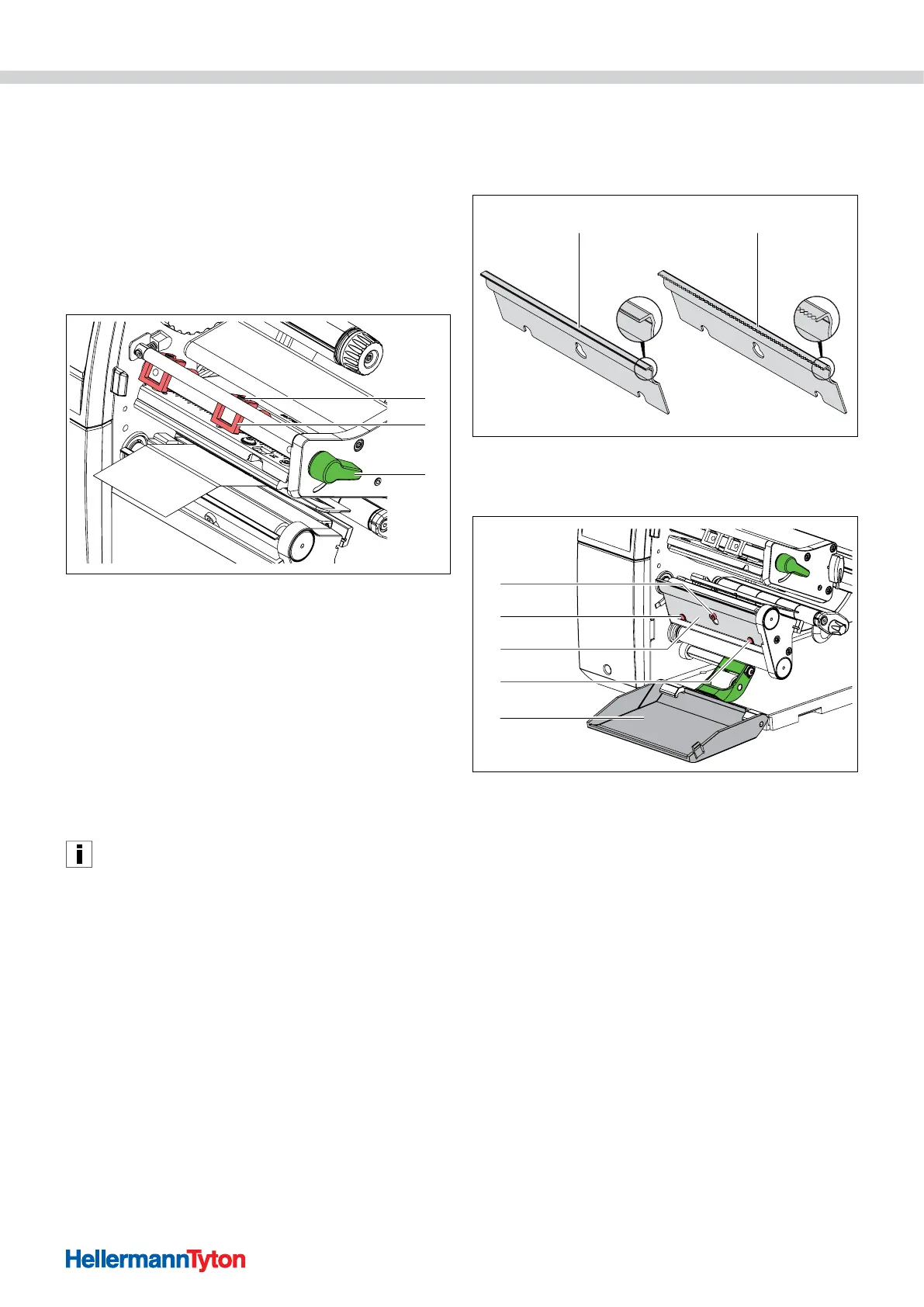

Nastavení systému přítlaku hlavy.
1 Stavěcí šroub
2 Jezdec
3 Páčka mechanického zajištění tiskové hlavy
1 Povolte šestihranným klíčem stavěcí šrouby v obou
jezdcích a nastavte je na šířku materiálu.
2 Otočte páčku doprava k zajištění tiskové hlavy.
3 Utáhněte stavěcí šrouby.
4 Přitlačte tiskovou hlavu dvěma jezdci umístěnými v
základní poloze ve středu úhelníku s tiskovou hlavou.
; Systém přítlaku hlavy je nastavený.
Toto nastavení může zůstat zachováno pro všechny
aplikace.
6.4 Demontáž a montáž odlupovací nebo odtrhávací
hrany
K přestrojení přístroje na jiný provozní režim se musí příp.
namontovat odlupovací nebo odtrhávací hrana.
1 2
Odlupovací nebo odtrhávací hrana.
1 Odlupovací hrana (jen u verze s odlupováním)
2 Odtrhávací hrana
4
2
3
2
1
Demontáž a montáž odlupovací nebo odtrhávací hrany.
1 Šroub
2 Kolík
3 Plech
4 Kryt
1 Demontujte plech.
f Otevřete kryt.
f Povolte šroub o několik otáček.
f Vysuňte plech nahoru.
f Odejměte plech.
; Plech je demontovaný.
2 Namontujte plech.
f Nasaďte plech na šroub.
f Zasuňte plech dolů za kolíky.
f Utáhněte šroub.
; Plech je namontovaný.
