Rakenne ja toiminta
274
4 Rakenne ja toiminta
4.1 Laitteen rakenne
10
1
2
3
4
5
6
9
7
8

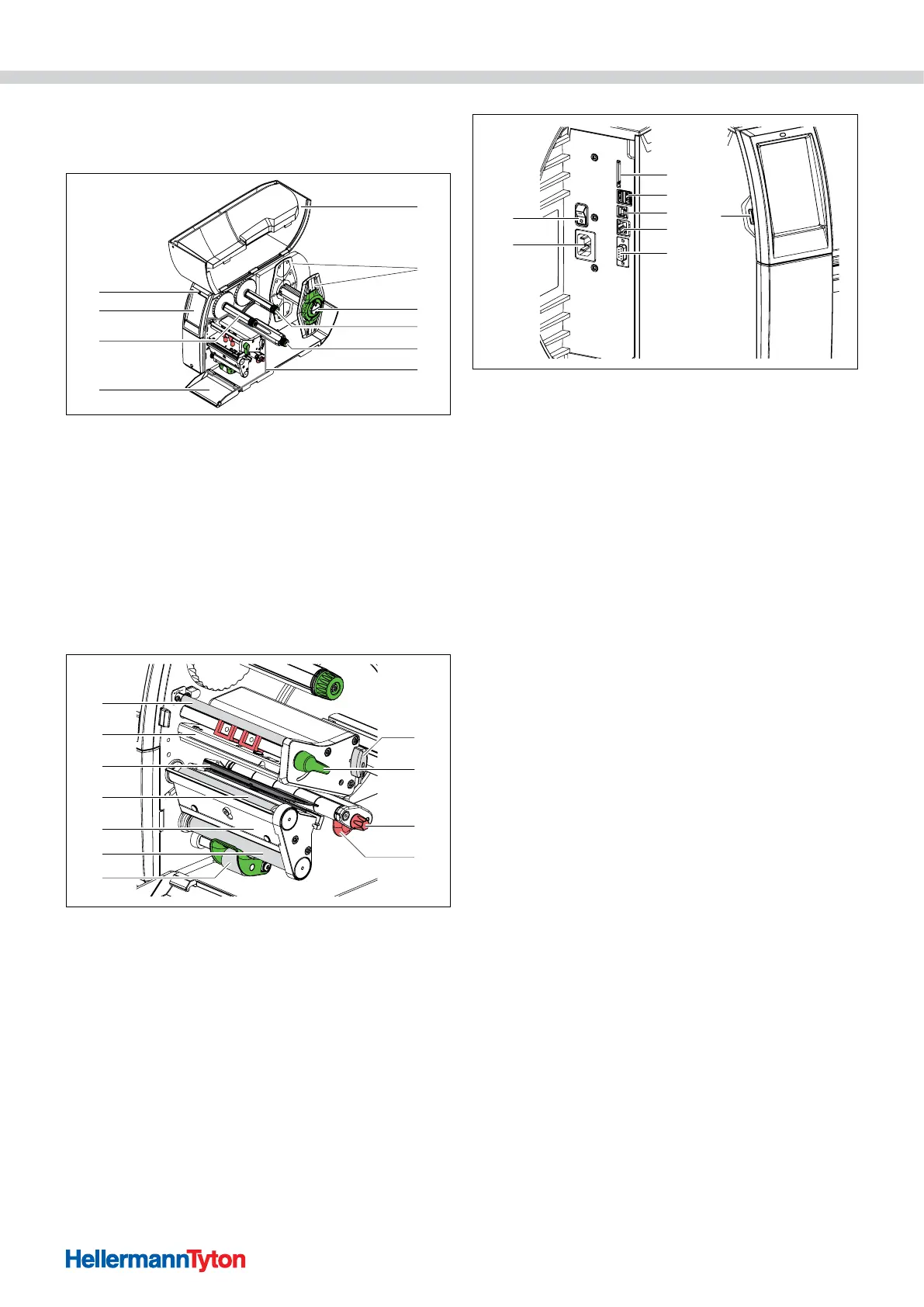

Laitteen yleiskuva.
1 Kansi
2 Reunan säätäjä
3 Rullan pidike
4 Värinauhan syöttökelaaja
5 Sisäinen aukikelaaja (sisältyy vain irrotusversioon)
6 Tulostusmekaniikka
7 Suojakansi
8 Värinauhan aukikelaaja
9 Kosketusnäyttö
10 LED-valo "Laite päällekytketty"
21
12
13
14
11
20
19
18
17
16
15
Tulostusmekaniikka.
11 Kuusioavain
12 Tulostuspään lukitusvipu
13 Ohjaimen säätönuppi
14 Ohjain
15 Puristusjärjestelmä (sisältyy vain irrotusversioon)
16 Ohjaustela (sisältyy vain irrotusversioon)
17 Katkaisureuna
18 Painotela
19 Valopuomi
20 Pääkulma ja tulostuspää
21 Värinauhan ohjain
22
24
25
26
27
28
29
23
Laite takaa.
22 Verkkokytkin
23 Liitäntä virtajohtoa varten
24 SD-korttipaikka
25 2 USB-Master-liitäntää näppäimistöä, USB-muistia, Bluetooth-sovitinta tai
huoltoavainta varten
26 USB-Full-speed Slave -liitäntä
27 Ethernet 10/100 Base-T
28 RS-232-sarjaliitäntä
29 USB-Master-liitäntä näppäimistöä, skanneria, USB-muistia, Bluetooth-sovitinta tai
huoltoavainta varten
