6.1.2 Colocar material na cabeça de impressão
1
4
2
3
5

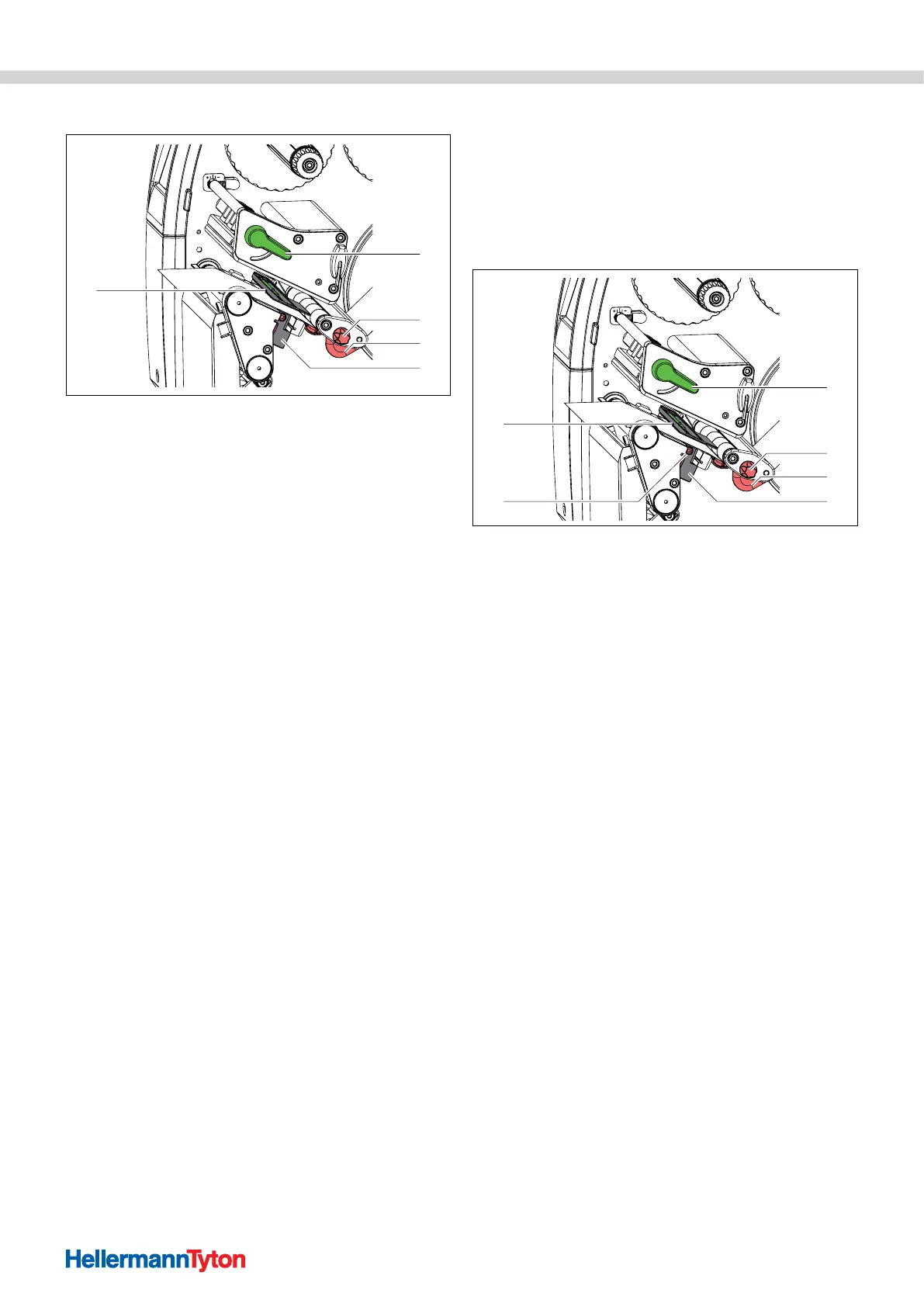

Coloque material na cabeça de impressão.
1 Manípulo para bloqueio da cabeça de impressão
2 Botão estriado
3 Marginadores
4 Barreira de luz
5 Sensor
1 Rode a alavanca no sentido oposto ao dos ponteiros do
relógio, de modo a elevar a cabeça de impressão.
2 Ajuste o marginador com a ajuda do botão estriado de
modo a que o material cabe entre os dois marginadores.
3 Conduza as fitas do material de consumo na parte
superior do enrolador interno até à unidade de
impressão.
4 Conduza as fitas do material de consumo através da
barreira de luz, de modo a que saiam da unidade de
impressão entre a cabeça de impressão e o rolo de
impressão.
; O material está colocado na cabeça de impressão.
6.1.3 Ajustar a barreira de luz
A barreira de luz pode ser deslocada transversalmente
ao sentido de funcionamento do papel para a adaptação
ao material. O sensor da barreira de luz é visível pela
parte da frente através da unidade de impressão e está
assinalada com uma marca no suporte da barreira
luminosa. Com o aparelho ativado, acende-se ainda um
LED amarelo na posição do sensor.
1
4
2
3
6
5
Ajustar a barreira de luz.
1 Manípulo para bloqueio da cabeça de impressão
2 Botão estriado
3 Marginadores
4 Barreira de luz
5 Parafuso
6 Sensor
1 Solte o parafuse.
2 Posicione a barreira de luz com manípulo de modo a que
o sensor possa detetar o intervalo ou uma marca de
reflexo ou de perfuração.
- ou quando os materiais se desviam da
forma retangular, -
3 Posicione a barreira de luz com manípulo no sentido de
ciclo do papel da aresta dianteira do material.
4 Aperte o parafuse.
; A barreira de luz está ajustada.
Só para o funcionamento no modo de rasgar:
1 Rode a alavanca no sentido dos ponteiros do relógio
para desbloquear a cabeça de impressão.
; O rolo de material está colocado para o funcionamento
no modo de rasgar.
