Utilisation
65
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR
8 Dérouler les consommables.
Pour les modes pré-décollement ou enroulement:
env. 60 cm
Pour le mode arrachage: env. 40 cm
; Le rouleau de matériau est positionné sur le support de
rouleau.
6.1.2 Positionnement du matériau sur la tête
d'impression

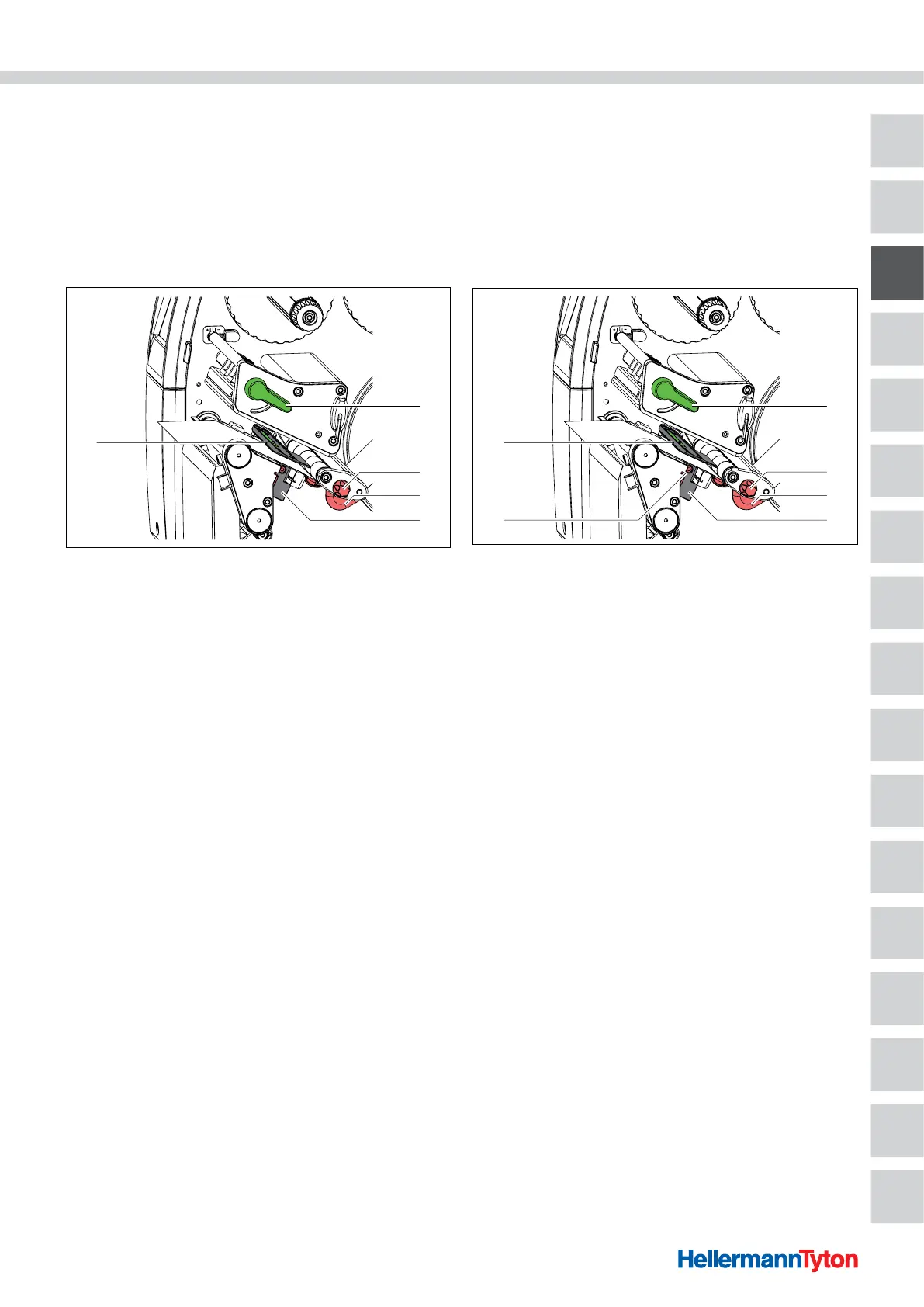

1
4
2
3
5
Positionner le matériau sur la tête d'impression.
1 Levier de blocage de la tête d'impression
2 Bouton moleté
3 Margeur
4 Barrière photoélectrique
5 Capteur
1 Tourner le levier dans le sens inverse des aiguilles d'une
montre pour relever la tête d'impression.
2 Régler les margeurs à l'aide du bouton moleté de sorte
que le matériau passe entre les deux margeurs.
3 Insérer la bande de consommable au dessus de
l'enrouleur interne vers l'unité d'impression.
4 Glisser la bande de consommable dans la barrière
photoélectrique de sorte qu'elle sorte de l'unité
d'impression entre la tête d'impression et le rouleau
d'impression.
; Le matériau est positionné sur la tête d'impression.
6.1.3 Régler la barrière photoélectrique
La barrière photoélectrique peut être déplacée de travers
dans le sens de déplacement du papier pour être
adaptée au matériau. Le capteur de la barrière
photoélectrique est visible depuis l'avant de l'unité
d'impression et identifié avec une marque sur le support
de la cellule photo-électrique. Lorsque la machine est
mise en marche, une DEL jaune s'allume au niveau de la
position du capteur.
1
4
2
3
6
5
Régler la barrière photoélectrique.
1 Levier de blocage de la tête d'impression
2 Bouton moleté
3 Margeur
4 Barrière photoélectrique
5 Vis
6 Capteur
1 Desserrer la vis.
2 Positionner la barrière photoélectrique à l'aide de la
poignée de sorte que le capteur puisse capter l'intervalle
ou un marquage spot ou de perforation.
- ou si le matériau n'a pas
une forme rectangulaire, -
3 Aligner la barrière photoélectrique sur l'arrête la plus en
avant du matériau dans le sens de défilement du papier à
l'aide de la poignée.
4 Serrer la vis.
; La barrière photoélectrique est réglée.
Uniquement pour une utilisation en mode arrachage:
1 Tourner le levier dans le sens des aiguilles d'une montre
pour verrouiller la tête d'impression.
; Le rouleau de matériau est mis en place pour une
utilisation en mode arrachage.
