Bruksanvisning • Termotransferskrivare TT4030 • 06-2017 • 031-93478
Användning
255
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR
6.1.4 Upprullning av bärmaterialet i dispenserläget
(inte tillgänglig som standard)
I dispenserläget tas materialet ut efter påtryckningen och
endast bärmaterialet lindas upp internt.
3
1
4 5 7 96 8
2

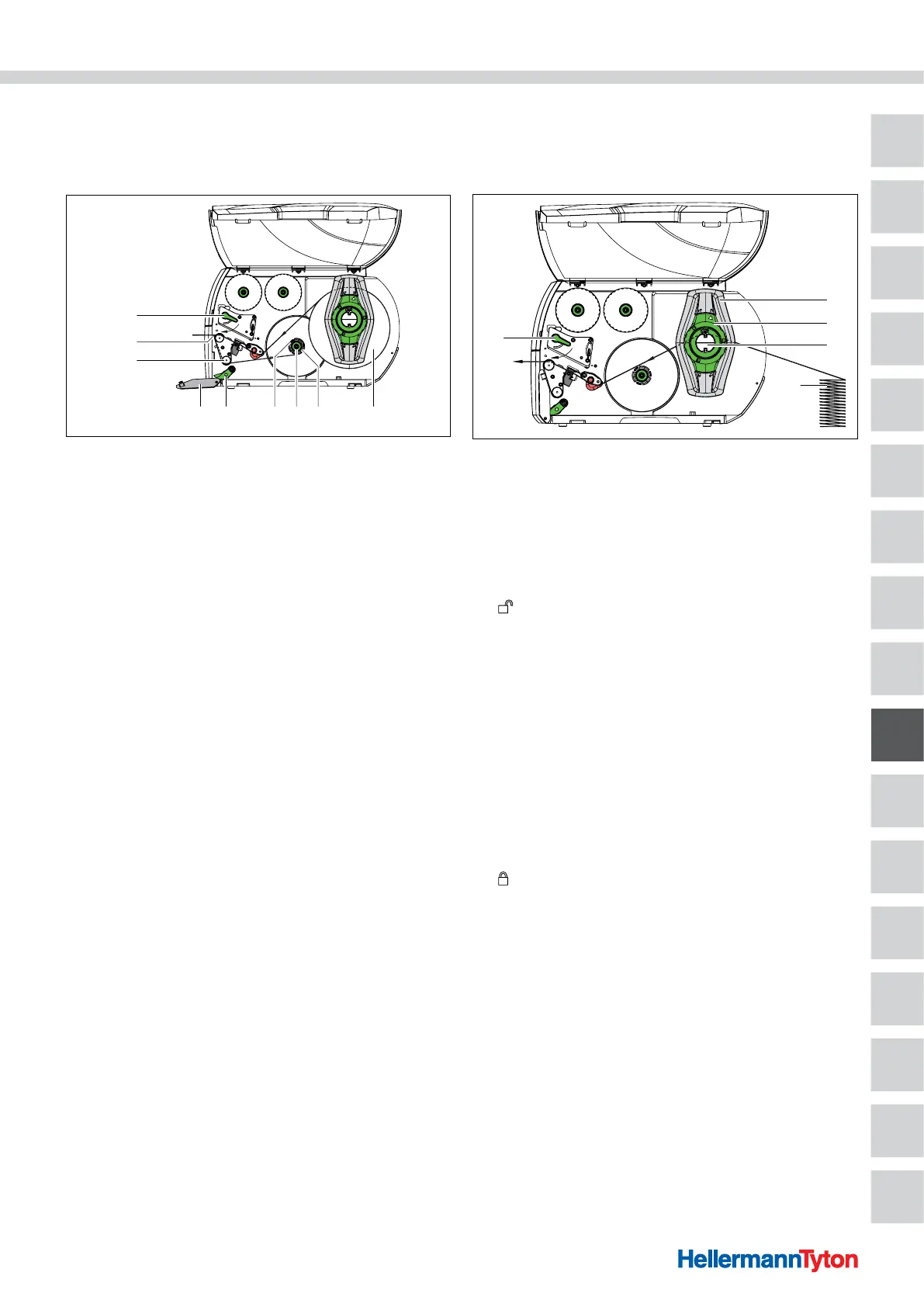

Styrning av materialet i dispenserläget.
1 Spak för låsning av skrivarhuvudet
2 Dispenserkant
3 Styrvals
4 Skydd
5 Påtrycksystem (ingår endast vid dispenserversionen)
6 Klämma
7 Justerratt
8 Intern upprullare (ingår endast vid dispenserversionen)
9 Materialrulle
1 Öppna skyddet.
2 Sväng bort påtrycksystemet från styrvalsen.
3 Ta bort material från bärmaterialet på
förbrukningsmaterialremsans första 100 mm.
4 För förbrukningsmaterialeremsan runt dispenserkanten
och styrvalsen till den interna upprullaren.
5 Håll fast den interna upprullaren.
6 Vrid justerratten till stopp medurs.
7 Skjut in bärmaterialet under en av den interna
upprullarens klämmor.
8 Rikta in förbrukningsmaterialremsans ytterkant mot
materialrullen.
9 Vrid justerratten till stopp moturs.
; Den interna upprullaren spärras ut och
förbrukningsmaterialremsan kläms därigenom.
10 Vrid den interna upprullaren moturs för att spänna
materialet.
11 Placera påtrycksystemet centrerat mot
förbrukningsmaterialremsan.
12 Sväng påtrycksystemet till styrvalsen.
13 Vrid spaken moturs för att låsa skrivarhuvudet.
; Materialrullen är inlagd för dispenserläget.
6.2 Sätta i sicksackvikta etiketter
1
2
3
4
5
Pappersmatning med sicksackvikta etiketter.
1 Kantstopp
2 Justerring
3 Rullhållare
4 Materialstapel
5 Spak för låsning av skrivarhuvudet
1 Vrid justerringen moturs så att pilen pekar på symbolen
och lossa kantstoppet.
2 Ställ in kantstoppen så att materialet passar mellan de
båda kantstoppen.
3 Placera materialstapeln bakom maskinen.
f Se till att materialet går att se upptill på remsan.
; Materialstapeln är placerad bakom maskinen.
4 För förbrukningsmaterialremsan över rullhållaren mot
tryckenheten.
5 Skjut kantstoppet så att förbrukningsmaterialremsan
ligger an mot monteringsväggen och kantstoppet resp.
mot de båda kantstoppen utan att klämmas eller brytas.
6 Vrid justerringen moturs så att pilen pekar på symbolen
och så att kantstoppet därigenom klämmer mot
rullhållaren.
7 Lägg in förbrukningsmaterialremsan i skrivarhuvudet.
Æ Kapitel 6.1.2
8 Ställ in ljusbarriären.
Æ Kapitel 6.1.3
9 Ställa in skrivarhuvudets låssystem.
Æ Kapitel 6.3
10 Vrid spaken moturs för att låsa skrivarhuvudet.
; De sicksackvikta etiketterna har lagts in.
