Budowa izasada pracy
301
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR
4 Budowa izasada pracy

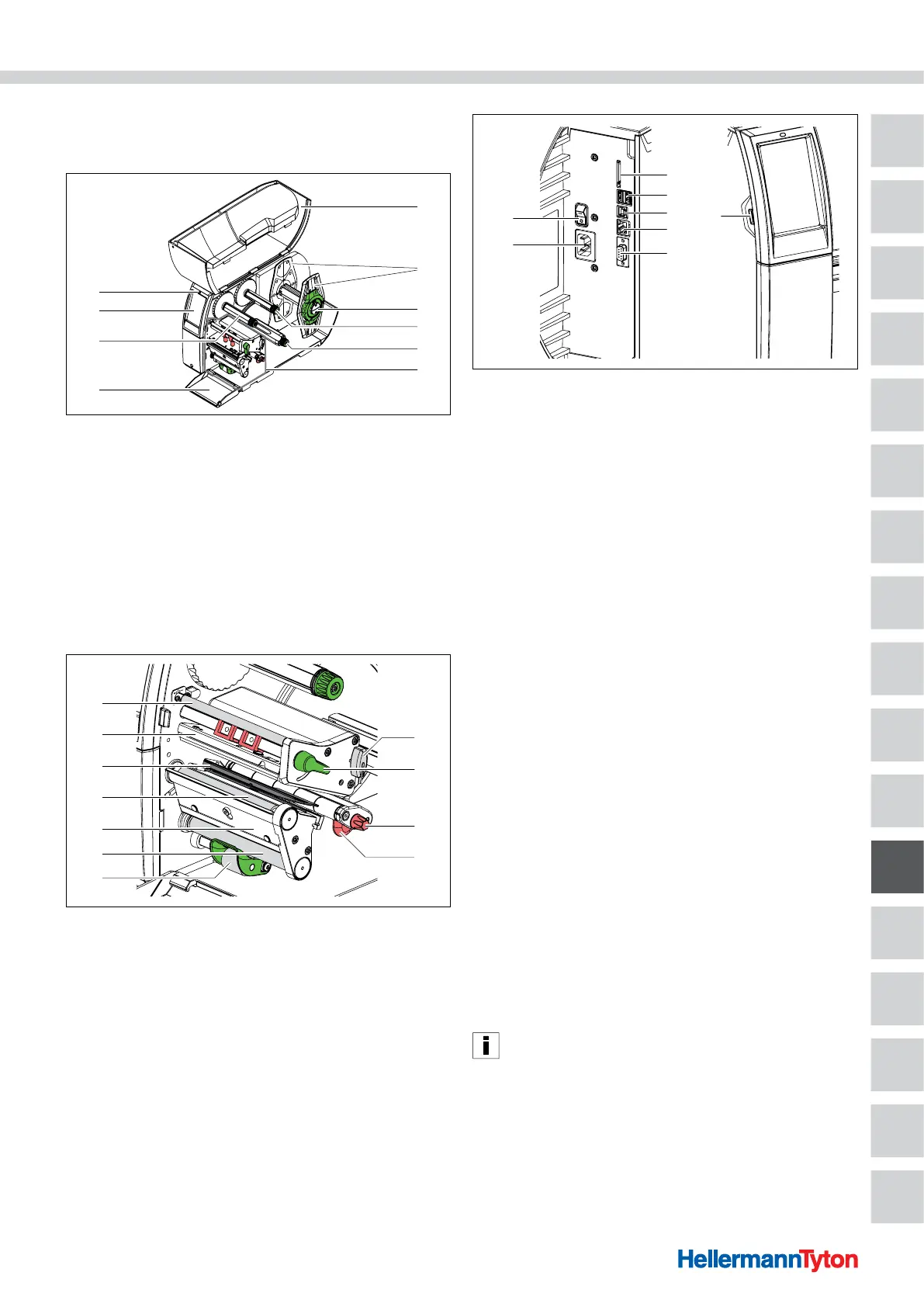

4.1 Budowa
10
1
2
3
4
5
6
9
7
8
Przegląd urządzenia.
1 Pokrywa
2 Regulator marginesu
3 Uchwyt rolek
4 Odwijarka taśmy barwnej
5 Wewnętrzna nawijarka (występuje tylko wwersji zpodawaniem)
6 Mechanizm drukowania
7 Osłona
8 Nawijarka taśmy barwnej
9 Wyświetlacz zekranem dotykowym
10 Dioda LED „Urządzenie włączone”
21
12
13
14
11
20
19
18
17
16
15
Mechanizm drukowania.
11 Klucz sześciokątny
12 Dźwignia do blokowania głowicy drukującej
13 Pokrętło nastawcze prowadnicy
14 Prowadnica
15 Układ dociskowy (występuje tylko wwersji zpodawaniem)
16 Wałek zwrotny (występuje tylko wwersji zpodawaniem)
17 Krawędź do odrywania
18 Wałek drukarki
19 Fotokomórka
20 Kątownik czołowy zgłowicą drukującą
21 Prowadzenie taśmy barwnej
22
24
25
26
27
28
29
23
Tył urządzenia.
22 Przełącznik sieciowy
23 Gniazdo zasilania sieciowego
24 Gniazdo na kartę SD
25 2 złącza USB Master na klawiaturę, skaner, pamięć USB, adapter Bluetooth lub
klucz serwisowy
26 Złącze USB Slave Full Speed
27 Ethernet 10/100 Base-T
28 Złącze RS-232
29 Złącze USB Master na klawiaturę, skaner, pamięć USB, adapter Bluetooth lub klucz
serwisowy
4.2 Wyświetlacz zekranem dotykowym
Za pomocą wyświetlacza zekranem dotykowym
użytkownik może sterować pracą urządzenia, np.:
• przerywać, kontynuować lub anulować zadania
drukowania,
• ustawiać parametry druku, np. energia grzewcza głowicy
drukującej, prędkość drukowania, konfiguracja
interfejsów, język igodzina,
• sterować trybem niezależnym za pomocą nośnika
pamięci,
• przeprowadzać aktualizację oprogramowania
sprzętowego.
Æ Instrukcja konfiguracji
Kilkoma funkcjami iustawieniami można również
sterować za pomocą poleceń własnych drukarki
zpoziomu aplikacji lub poprzez bezpośrednie
zaprogramowanie przy pomocy komputera.
Æ Instrukcja programowania
Korzystne jest dopasowanie do różnych zadań drukowania
woprogramowaniu.
