Manuale d’uso • Stampante termica transfer TT4030 • 06-2017 • 031-93478
Utilizzo
149
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR

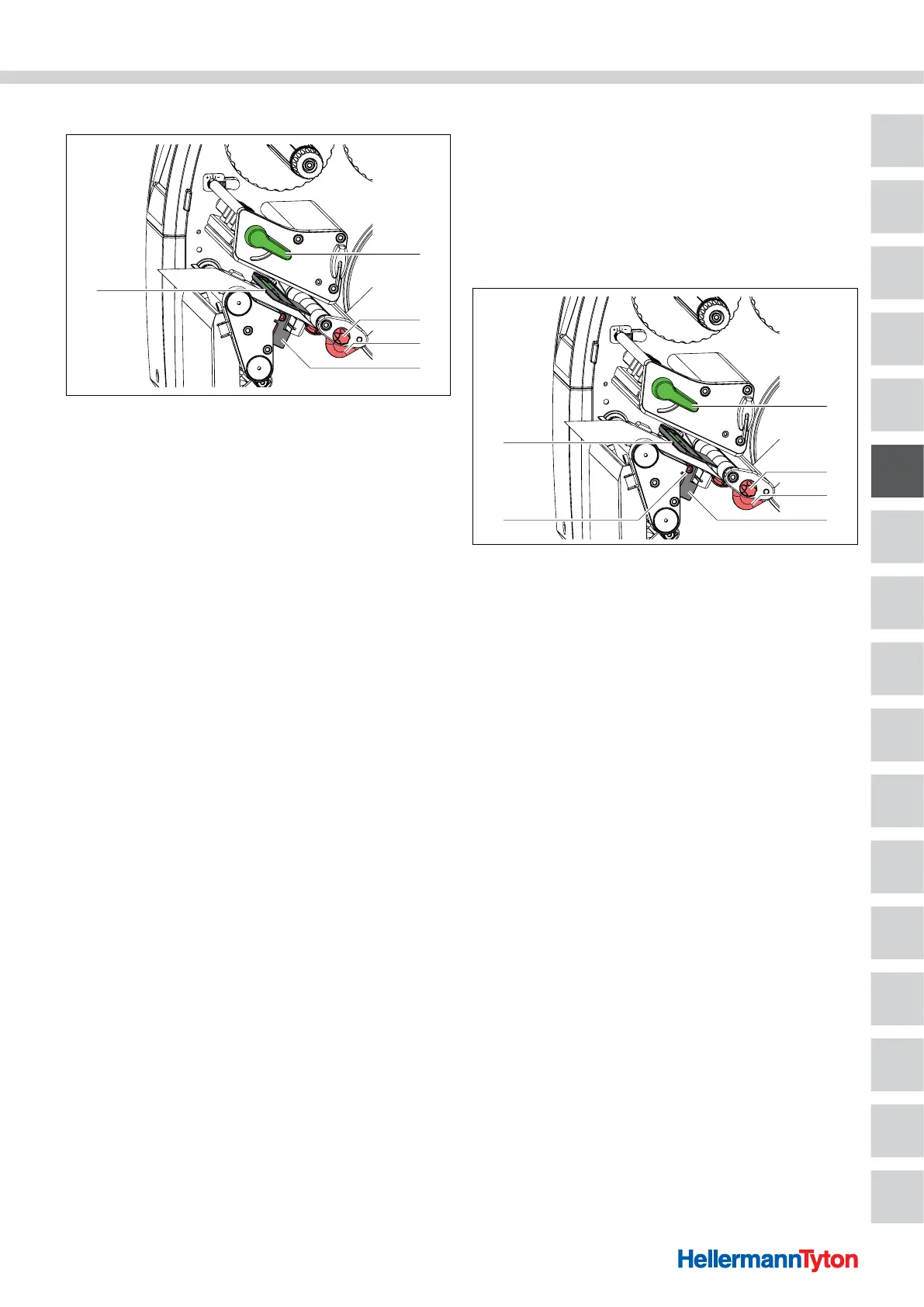

6.1.2 Inserimento del materiale nella testa di stampa
1
4
2
3
5
Inserire il materiale nella testa di stampa.
1 Leva di chiusura della testa di stampa
2 Pomello zigrinato
3 Regolatore bordi
4 Barriera fotoelettrica
5 Sensore
1 Ruotare la leva in senso antiorario per sollevare la testa di
stampa.
2 Installare il regolatore di bordi mediante la manopola
zigrinata in modo che il materiale stia tra i due regolatori.
3 Inserire le strisce di materiale di consumo sopra
l'avvolgitore interno dell'unità di stampa.
4 Guidare il materiale attraverso la barriera fotoelettrica
finché lascia l'unità di stampa tra testa di stampa e rullo
pressore.
; Il materiale è inserito nella testa di stampa.
6.1.3 Impostazione della barriera fotoelettrica
La barriera fotoelettrica può essere spostata in senso
trasversale alla direzione della carta per essere adattata
al materiale. Il sensore della barriera fotoelettrica è
visibile da davanti se si guarda attraverso l'unità di
stampa ed è contrassegnato con una marcatura sul
portabarriera fotoelettrica. Con l'apparecchio acceso,
sulla posizione del sensore è inoltre illuminato un LED
giallo.
1
4
2
3
6
5
Impostazione della barriera fotoelettrica.
1 Leva di chiusura della testa di stampa
2 Pomello zigrinato
3 Regolatore bordi
4 Barriera fotoelettrica
5 Vite
6 Sensore
1 Allentare la vite.
2 Posizionare la barriera fotoelettrica con la manopola in
modo che il sensore possa vedere il vuoto, un riflesso o
la marcatura di perforazione.
- oppure, se il materiale
è diverso dalla forma rettangolare, -
3 Orientare la barriera fotoelettrica sul bordo anteriore
mediante l'impugnatura in direzione del percorso della
carta.
4 Avvitare la vite.
; La barriera fotoelettrica è impostata.
Solo per il funzionamento in modalità strappo:
1 Ruotare la leva in senso orario per bloccare la testa di
stampa.
; Il rotolo del materiale è inserito per il funzionamento in
modalità strappo.
