Návod k obsluze • Termotransferová tiskárna TT4030 • 06-2017 • 031-93478
Obsluha
335
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR
6.1.4 Navíjení nosného materiálu v režimu
odlupování (není k dispozici jako standard)
V režimu odlupování se materiál po potisku odebere a
interně se navíjí jen nosný materiál.
3
1
4 5 7 96 8
2

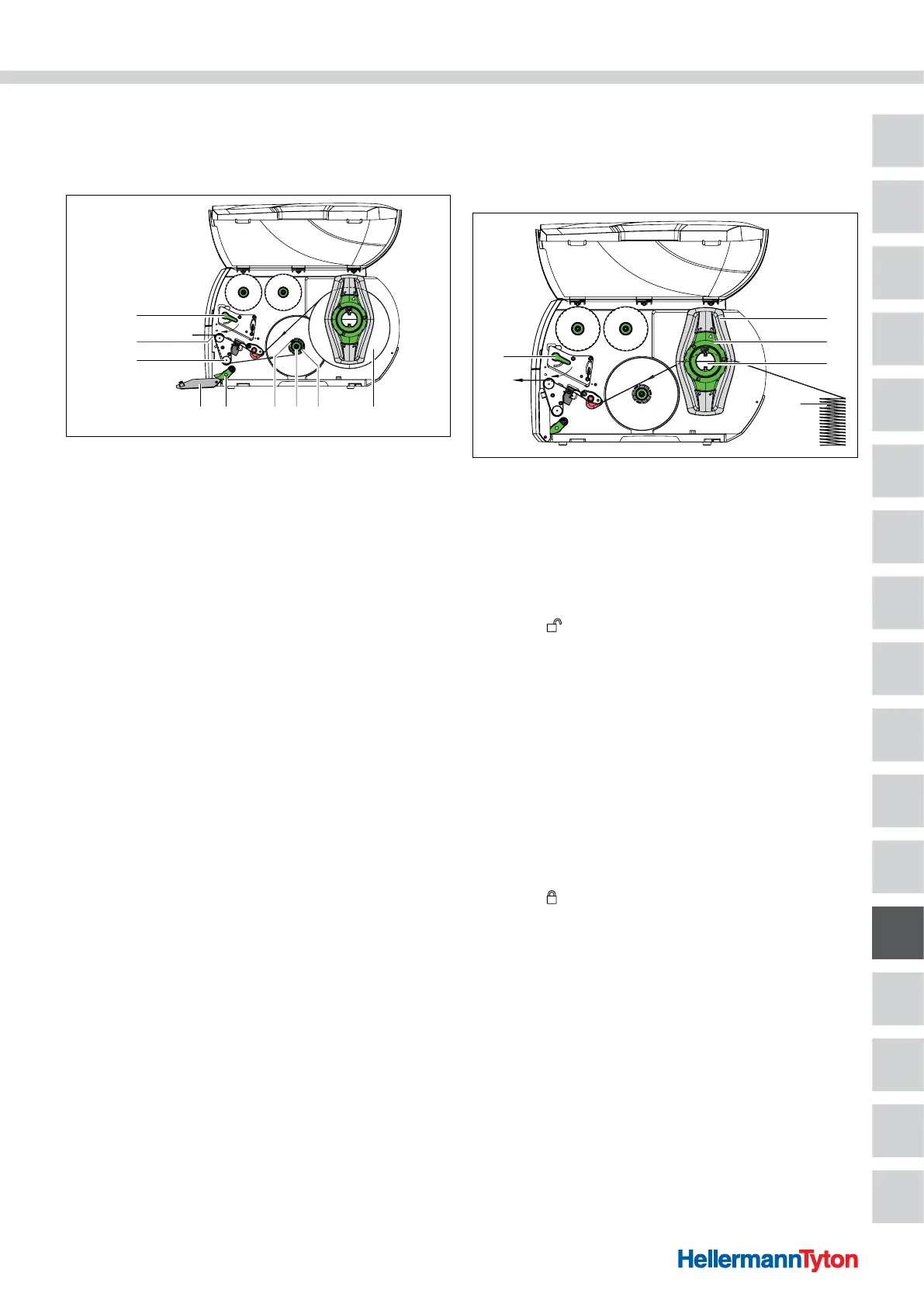

Vedení materiálu v režimu odlupování.
1 Páčka mechanického zajištění tiskové hlavy
2 Odlupovací hrana
3 Směrovací válec
4 Kryt
5 Přítlačný systém (jen u verze s odlupováním)
6 Svorka
7 Otočný knoflík
8 Vnitřní navíječ (jen u verze s odlupováním)
9 Cívka materiálu
1 Otevřete kryt.
2 Odklopte přítlačný systém od směrovacího válce.
3 Odstraňte materiál z prvních 100 mm pruhu spotřebního
materiálu z nosného materiálu.
4 Veďte pruh spotřebního materiálu okolo odlupovací
hrany a směrovacího válce k vnitřnímu navíječi.
5 Podržte vnitřní navíječ.
6 Otočte otočným knoflíkem doprava až nadoraz.
7 Zasuňte nosný materiál pod svorku vnitřního navíječe.
8 Vnější hranu pruhu spotřebního materiálu vyrovnejte vůči
cívce materiálu.
9 Otočte otočným knoflíkem doleva až nadoraz.
; Vnitřní navíječ se rozepře a pruh spotřebního materiálu
se tím sevře.
10 Otočte vnitřním navíječem doleva, aby se materiál
napnul.
11 Umístěte přítlačný systém doprostřed pruhu spotřebního
materiálu.
12 Přiklopte přítlačný systém ke směrovému válci.
13 Otočte páčku doprava k zajištění tiskové hlavy.
; Cívka materiálu je vložená pro provoz v režimu
odlupování.
6.2 Zakládání skládaných etiket (leporelo)
1
2
3
4
5
Vedení papíru se skládanými etiketami.
1 Boční zarážka
2 Stavěcí kroužek
3 Držák cívky
4 Stoh materiálu
5 Páčka mechanického zajištění tiskové hlavy
1 Otočte stavěcí kroužek doleva, aby šipka směřovala na
symbol a tím se uvolní boční zarážky.
2 Nastavte boční zarážky tak, aby materiál procházel mezi
nimi.
3 Umístěte stoh materiálu za přístroj.
f Dbejte na to, aby materiál na pruhu byl vidět nahoře.
; Stoh materiálu je umístěný za přístrojem.
4 Veďte pruh spotřebního materiálu přes držák cívky k
tiskové jednotce.
5 Přesuňte boční zarážku tak daleko, aby pruh spotřebního
materiálu přiléhal k montážní stěně a boční zarážce resp.
oběma zarážkám, aniž by byl zaklíněn nebo přehýbán.
6 Otočte stavěcí kroužek doprava, aby šipka směřovala na
symbol
a tím se zajistí boční zarážky.
7 Vložte pruh spotřebního materiálu do tiskové hlavy.
Æ Kapitola 6.1.2
8 Nastavte světelnou závoru.
Æ Kapitola 6.1.3
9 Nastavení systému přítlaku hlavy.
Æ Kapitola 6.3
10 Otočte páčku doprava k zajištění tiskové hlavy.
; Skládané etikety jsou založené.
