12.3 Dimensioni delle marcature reflex
MM
L
XM
AZ
L
TT4030
Z
A
XM
1 3
4
2

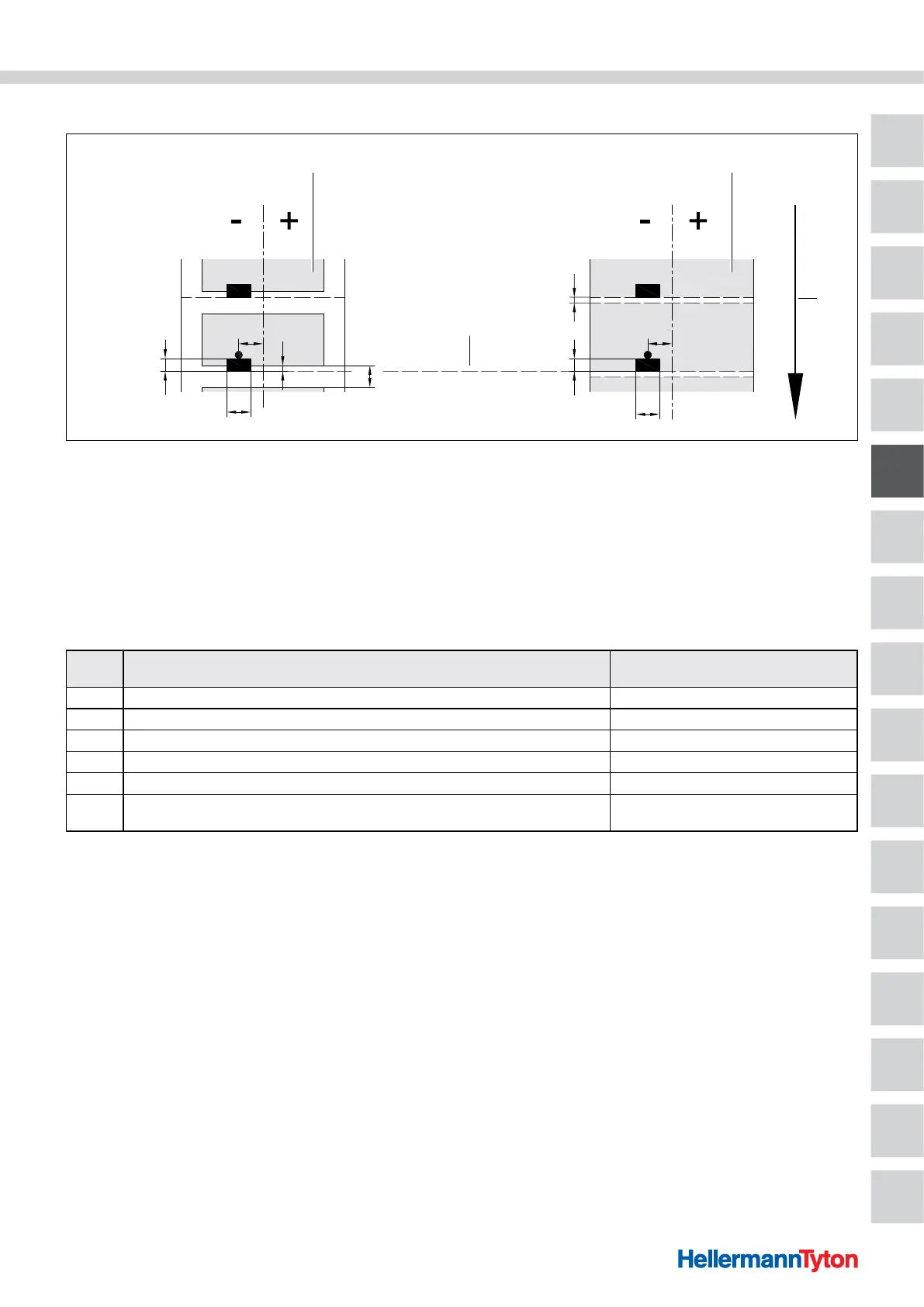

Dimensioni delle marcature reflex
1 Materiale con marcatura reflex
2 Inizio del materiale / marcatura reflex virtuale
3 Materiale a modulo continuo con marcatura reflex
4 Direzione del percorso
Le marcature reflex devono trovarsi sul lato posteriore del materiale. Su richiesta è possibile avere una barriera
fotoelettrica per marcature reflex sul lato anteriore.
Le indicazioni valgono per le marcature nere. Le marcature a colori possono non essere riconosciute. È necessario
eseguire dei test preventivi.
Dimen-
sione
Denominazione Dimensioni in mm
A Distanza del materiale > 2
AZ Distanza zone di stampa > 2
L Larghezza della marcatura reflex > 5
M Altezza della marcatura reflex 3 - 10
XM Distanza marcatura - metà percorso della carta -55 - ±0
Z Distanza dell'inizio virtuale del materiale - inizio effettivo del materiale
da 0 a A /
consigliata: 0
