HellermannTyton TT4030 - Ustawianie Fotokomórki

Instrukcja obsługi • Drukarka termotransferowa TT4030 • 06-2017 • 031-93478
Obsługa
307
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR
8 Odwinąć materiał eksploatacyjny.
Dla trybu podawania lub nawijania: ok. 60 cm
Dla trybu odrywania: ok. 40 cm
; Rolka materiału jest ustawiona na uchwycie rolek.
6.1.2 Wkładanie materiału wgłowicę drukującą
1
4
2
3
5

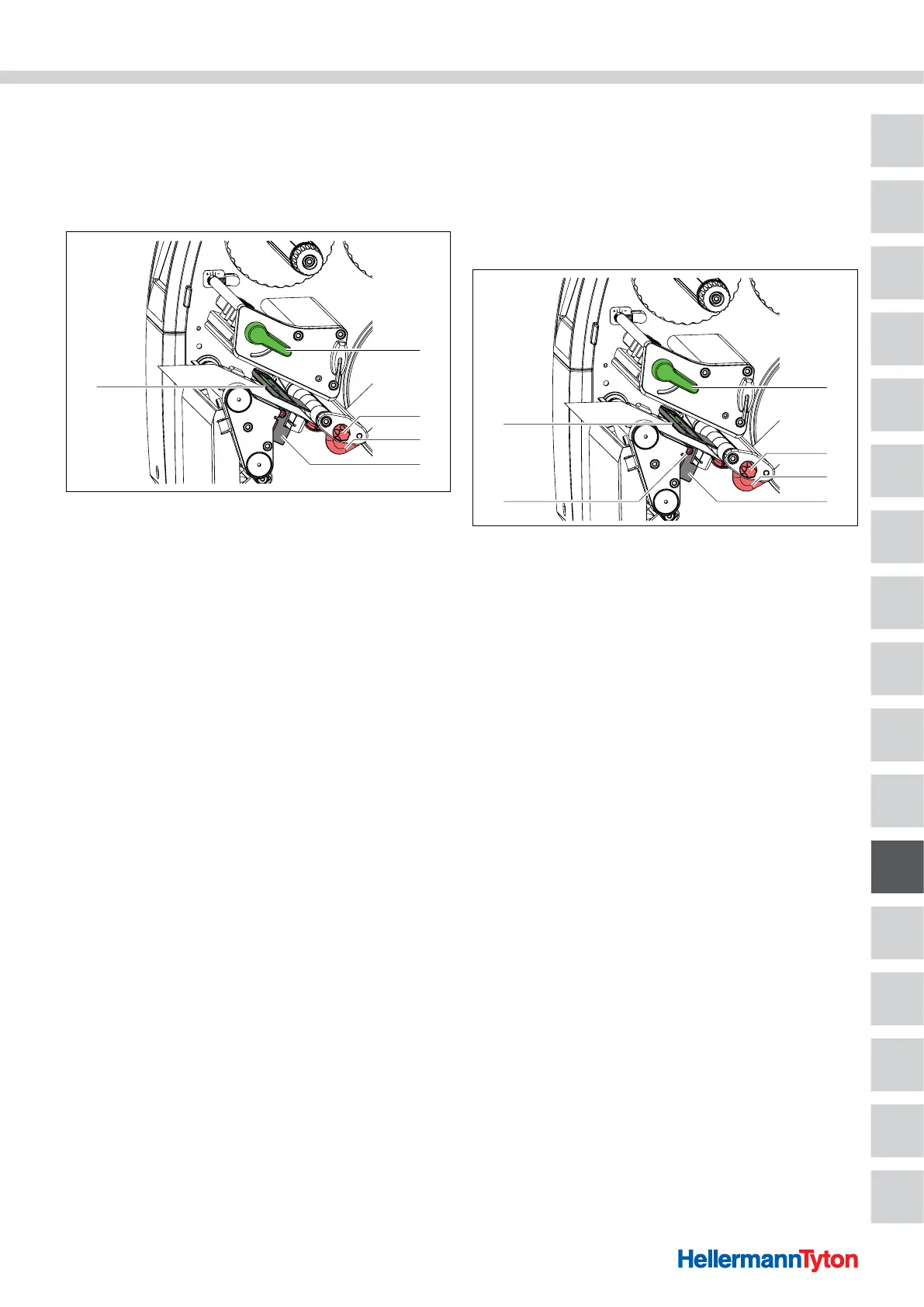

Wkładanie materiału wgłowicę drukującą.
1 Dźwignia do blokowania głowicy drukującej
2 Pokrętło radełkowe
3 Regulator marginesu
4 Fotokomórka
5 Detektor
1 Obrócić dźwignię przeciwnie do kierunku ruchu
wskazówek zegara, aby unieść głowicę drukującą.
2 Ustawić regulator marginesu za pomocą pokrętła
radełkowego wtaki sposób, aby materiał wpasowany był
między obydwa regulatory marginesu.
3 Poprowadzić taśmę materiałów eksploatacyjnych nad
wewnętrzną nawijarką do jednostki drukującej.
4 Przeciągnąć taśmę materiałów eksploatacyjnych przez
fotokomórkę wtaki sposób, aby taśma materiału
eksploatacyjnego wychodziła zjednostki drukującej
między głowicą drukującą awałkiem drukarki.
; Materiał jest włożony wgłowicę drukującą.
6.1.3 Ustawianie fotokomórki
Fotokomórkę można dopasować do materiału,
przesuwając ją wpoprzek kierunku przesuwu papieru.
Spoglądając od przodu przez jednostkę drukującą,
można zobaczyć detektor fotokomórki oznaczony
znacznikiem na uchwycie fotokomórki. Przy włączonym
urządzeniu na pozycji detektora świeci się oprócz tego
żółta dioda LED.
1
4
2
3
6
5
Ustawianie fotokomórki.
1 Dźwignia do blokowania głowicy drukującej
2 Pokrętło radełkowe
3 Regulator marginesu
4 Fotokomórka
5 Śruba
6 Detektor
1 Poluzować śrubę.
2 Fotokomórkę ustawić za pomocą uchwytu wtaki
sposób, aby detektor mógł wykrywać przerwę lub
znacznik refleksyjny albo perforacyjny.
– albo, jeśli materiały różnią się od kształtu
prostokątnego, –
3 wyrównać fotokomórkę za pomocą uchwytu do
przedniego brzegu materiału wkierunku przesuwu
papieru.
4 Dokręcić śrubę.
; Fotokomórka jest ustawiona.
Dotyczy tylko pracy wtrybie odrywania:
1 Obrócić dźwignię zgodnie zkierunkiem ruchu
wskazówek zegara, aby zablokować głowicę drukującą.
; Rolka materiału jest włożona na potrzeby pracy wtrybie
odrywania.
