12.1 Rozměry přístroje
TT4030
SXM
K
SY
IP
IT
IC
1
6
2
3
4
5

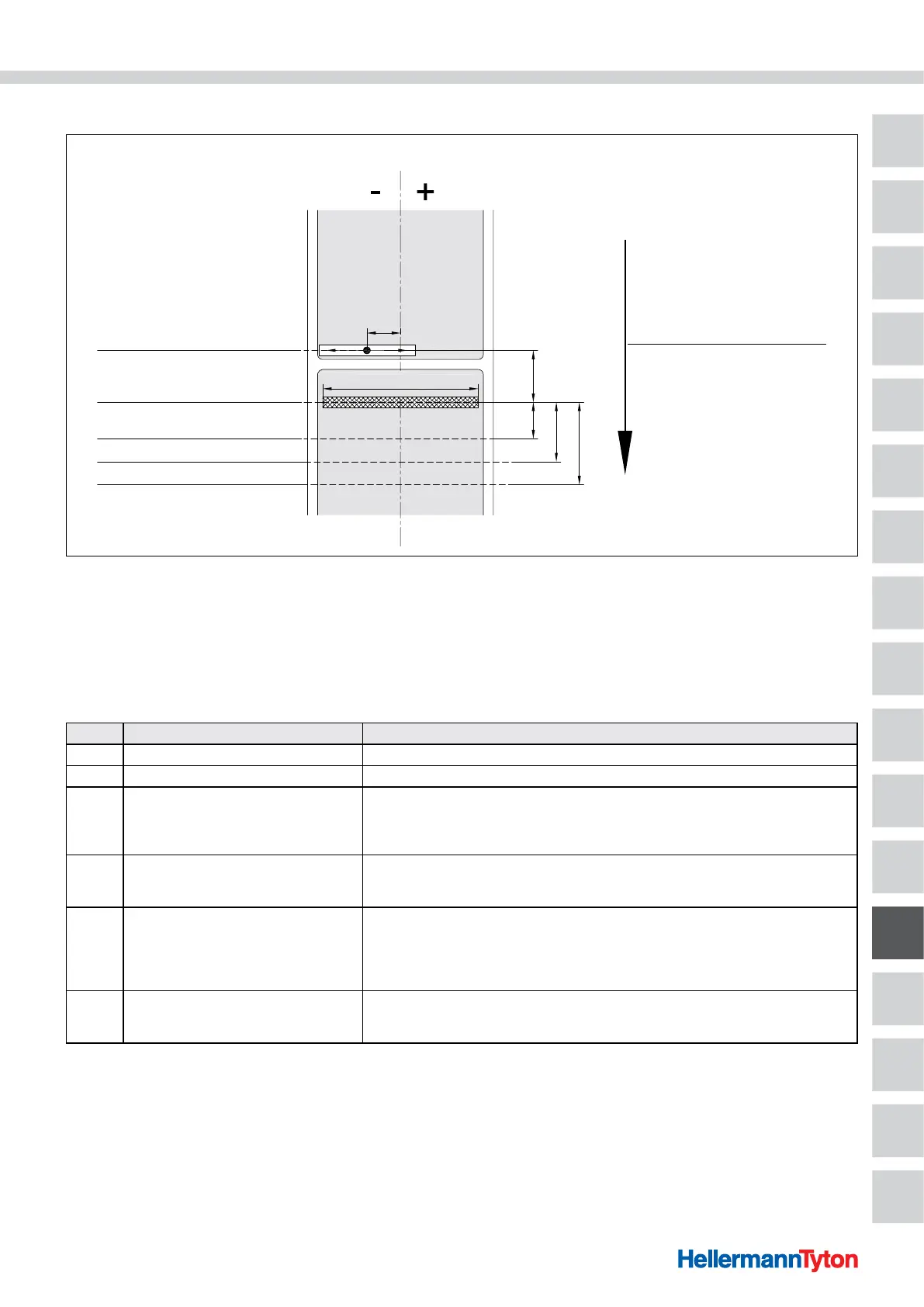

Rozměry přístroje.
1 Průchozí světelný snímač a reflexní snímač
2 Tisková hlava
3 Odlupovací hrana (jen u verze s odlupováním)
4 Odtrhávací hrana
5 Řezná hrana
6 Směr průchodu
Rozměr Název Rozměry v mm
IP Vzdálenost tisková řádka - odlupovací hrana 3,5
IT Vzdálenost tisková řádka - odtrhávací hrana 13,5
IC
Vzdálenost tisková řádka - odřezávací hrana
nože
s řezacím nožem
s perforačním nožem
20,5
21,2
K
Šířka tisku
300 dpi
600 dpi
105,6
105,6
SXM
Vzdálenost světelného průchozího a
reflexního snímače -
střed průchodu papíru
tj. povolená vzdálenost reflexních značek
a perforace ke středu materiálu
-55 - 0
SY
Vzdálenost světelného průchozího a
reflexního snímače -
tisková řádka
45,0
