6.1.4 Enrolar o material de suporte no modo de
distribuição (não disponível como padrão)
No modo de distribuição os materiais são retirados
depois de serem imprimidos e só o material de suporte é
enrolado internamente.
3
1
4 5 7 96 8
2

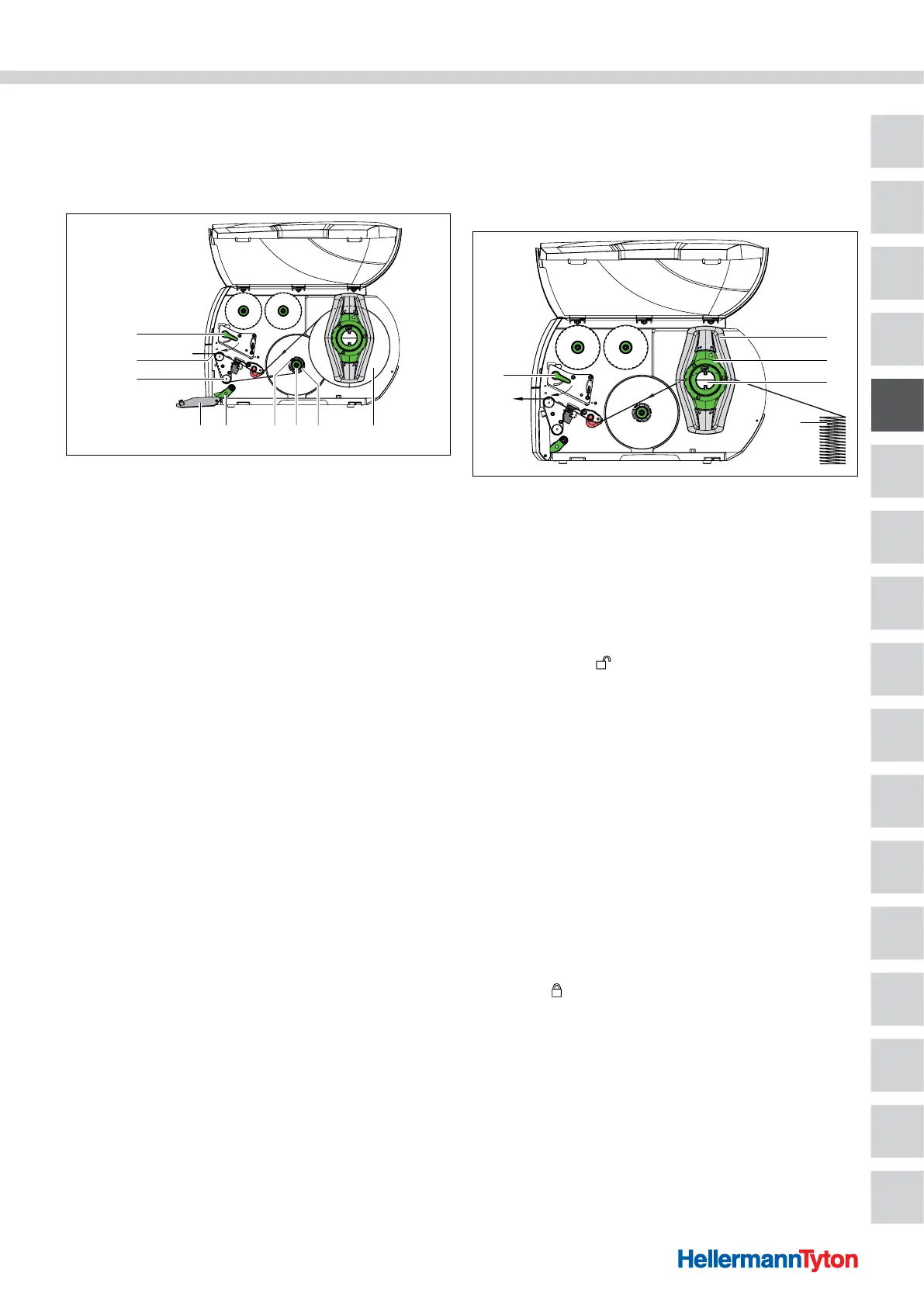

Guia do material o modo de distribuição.
1 Manípulo para bloqueio da cabeça de impressão
2 Canto de aplicação
3 Polia de desvio
4 Cobertura
5 Sistema de impressão (disponível só na versão com distribuidor)
6 Grampo
7 Botão giratório
8 Desenrolador interno (disponível só na versão com distribuidor)
9 Rolo de material
1 Abra a cobertura.
2 Erga o sistema de impressão da polia de desvio.
3 Remova os materiais nos primeiros 100 mm da fita do
material de consumo do material de suporte.
4 Conduza as fitas do material de consumo à volta do
canto de aplicação e a polia de desvio para o enrolador
interno.
5 Segure o enrolador interno.
6 Rode o botão giratório no sentido dos ponteiros do
relógio até ao batente.
7 Empurre o material de suporte por baixo de um grampo
do enrolador interno.
8 Alinhe o canto exterior da fita do material de consumo
em relação ao rolo de material.
9 Rode o botão giratório no sentido oposto ao dos
ponteiros do relógio até ao batente.
; O enrolador interno é esticado e a fita do material de
consumo é assim fixada.
10 Rode o enrolador interno no sentido oposto ao dos
ponteiros do relógio para esticar o material.
11 Posicione o sistema de impressão de forma central em
relação à fita do material de consumo.
12 Coloque o sistema de impressão à polia de desvio.
13 Rode a alavanca no sentido dos ponteiros do relógio
para desbloquear a cabeça de impressão.
; O rolo de material está colocado para o modo de
distribuição.
6.2 Colocação de etiquetas desdobráveis
1
2
3
4
5
Sentido de ciclo do papel com etiquetas desdobráveis.
1 Marginadores
2 Anel de fecho
3 Suporte de rolos
4 Pilha de material
5 Manípulo para bloqueio da cabeça de impressão
1 Rode o anel de fecho no sentido oposto ao dos
ponteiros do relógio, de modo a que a seta fique voltada
para o símbolo e que solte assim o marginador.
2 Ajuste o marginador de modo a que o material cabe
entre os dois marginadores.
3 Posicione a pilha do material atrás do aparelho.
f Certifique-se de que os materiais na fita são visíveis de
cima.
; A pilha do material está posicionada atrás do aparelho.
4 Conduza as fitas do material de consumo sobre o
suporte de rolos até à unidade de impressão.
5 Desloque o marginador de modo a que a fita do material
de consumo encontra-se na parede de montagem e no
marginador ou nos dois marginadores sem estar
entalada ou dobrada.
6 Rode o anel de fecho no sentido dos ponteiros do
relógio, de modo a que a seta fique voltada para o
símbolo
e que aperte assim o suporte de rolos.
7 Coloque a fita do material de consumo na cabeça de
impressão.
Æ Capítulo 6.1.2
8 Ajustar a barreira de luz.
Æ Capítulo 6.1.3
9 Ajustar o sistema da cabeça de impressão.
Æ Capítulo 6.3
