Bruksanvisning • Termotransferskriver TT4030 • 06-2017 • 031-93478
Betjening
230

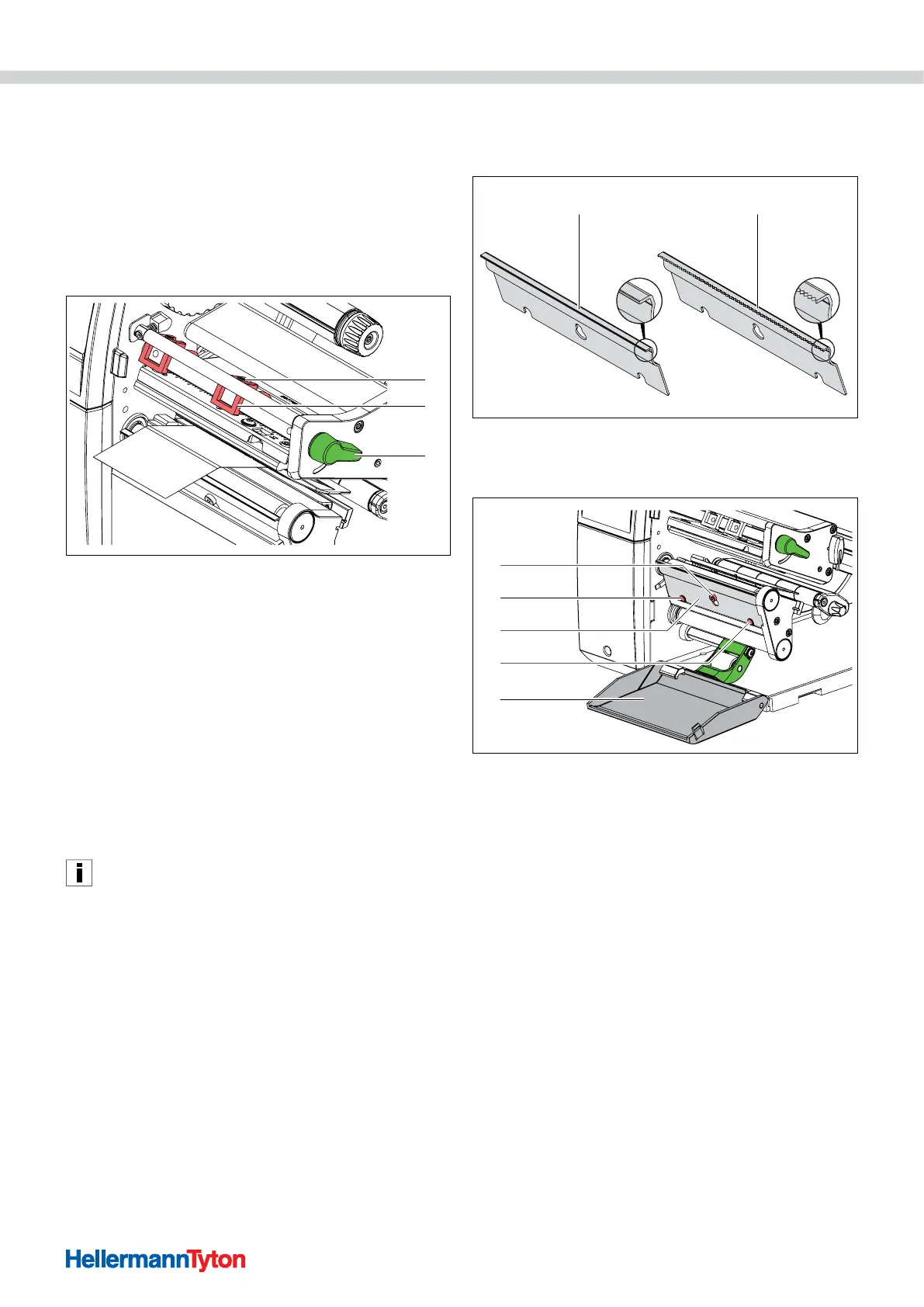

6.3 Stille inn trykksystemet til skrivehodet
Skrivehodet trykkes på med to stempler. Posisjonene til
de to stemplene må innstilles på bredden til det
anvendte materialet, for å
• oppnå en jevn utskriftskvalitet over hele bredden til
materialet,
• unngå folder i fargebåndløpet,
• unngå for tidlig slitasje av skrivevalsen og skrivehodet.
1
2
3
Still inn kontakttrykket til skrivehodet.
1 Gjengestift
2 Stempel
3 Arm for låsing av skrivehode
1 Løsne gjengestiftene til begge stemplene med
unbrakonøkkel og still inn de to stemplene på bredden til
materialet.
2 Drei armen med urviserens retning, for å låse
skrivehodet.
3 Trekk til gjengestiftene.
4 Trykk skrivehodet på med to stempler, som i
grunnstillingen er posisjonert i midten til hodevinkelen.
; Kontakttrykket til skrivehodet er innstilt.
Denne innstillingen kan beholdes for alle anvendelser.
6.4 Demontere og montere dispenser- eller rivekant
For å omstille apparatet for en annen driftsmodus, må
det evt. monteres en dispenserkant eller rivekant.
1 2
Dispenserkant eller rivekant.
1 Dispenserkant (kun inkludert ved dispenserversjon)
2 Rivekant
4
2
3
2
1
Demontere og montere dispenserkant og rivekant.
1 Skrue
2 Stift
3 Plate
4 Deksel
1 Demonter platen.
f Åpne dekselet.
f Løsne skruene med flere omdreininger.
f Skyv platen oppover.
f Ta av platen.
; Platen er demontert.
2 Monter platen.
f Sett på platen på skruen.
f Skyv platen nedover bak stiftene.
f Trekk til skruen.
; Platen er montert.
