HellermannTyton TT4030 - Lägga in Färgbandet; Ställa in Färgbandsloppet

Bruksanvisning • Termotransferskrivare TT4030 • 06-2017 • 031-93478
Användning
257
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR

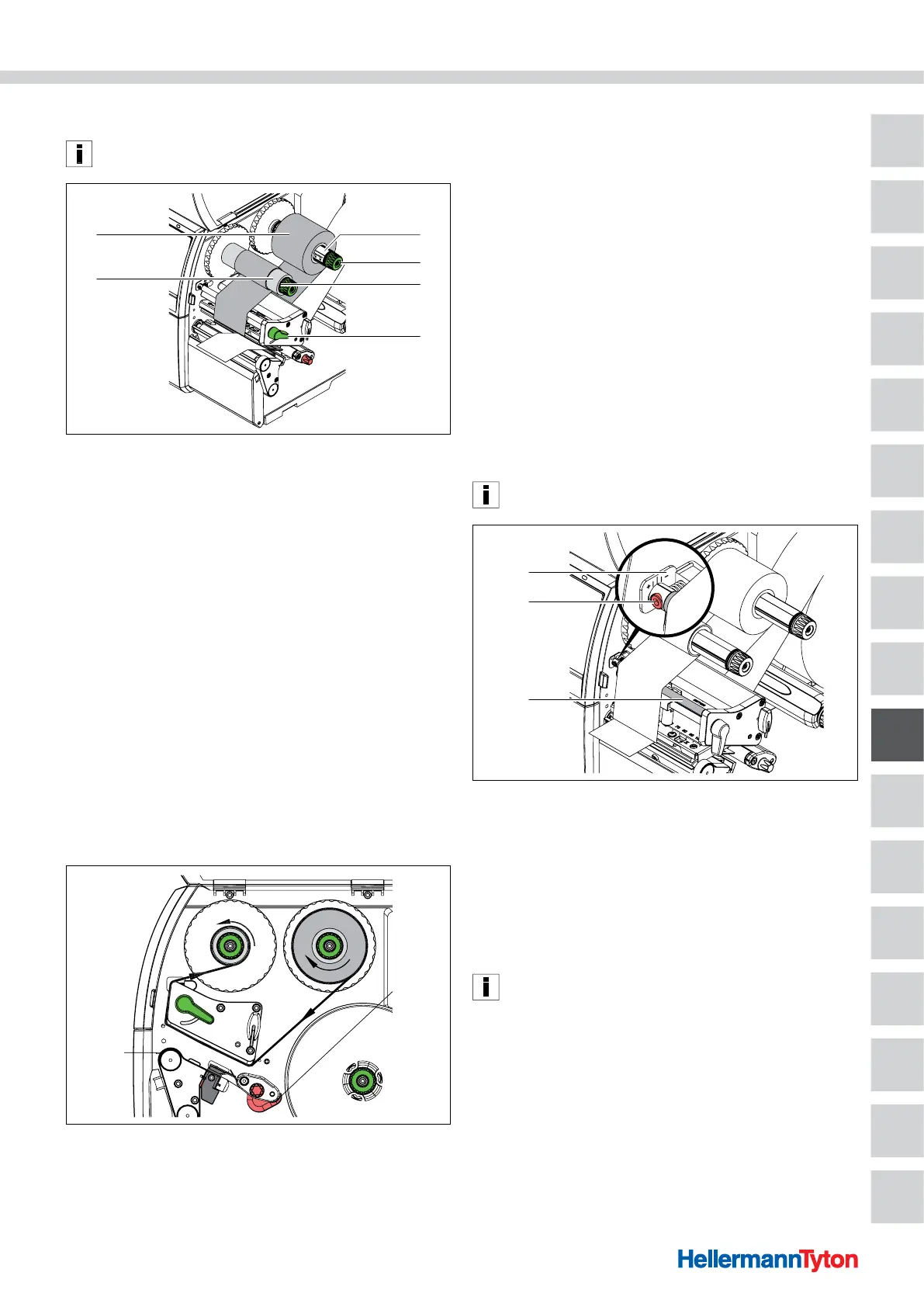

6.5 Lägga in färgbandet
Vid direkt termoutskrift får inget färgband läggas in. Det
färgband som eventuellt redan har lagts in måste tas bort.
1
2
3
4
5
6
Lägg in färgbandet.
1 Färgbandsupprullare
2 Justerratt
3 Färgbandsavrullare
4 Spak för låsning av skrivarhuvudet
5 Färgbandskärna
6 Färgbandsrulle
1 Rengör skrivarhuvudet.
2 Vrid spaken moturs för att lyfta upp skrivarhuvudet.
3 Skjut på färgbandsrullen på färgbandsavrullaren med
färgbeläggningen neråt.
4 Placera färgbandsrullen centrerat på färgbandsavrullaren.
5 Håll fast färgbandsrullen.
6 Vrid justerratten på färgbandsavrullaren moturs till
färgbandsrullen är fixerad.
7 Skjut på en lämplig färgbandskärna på
färgbandsavrullaren och fixera den på samma sätt.
8 För färgbandsrullen genom utskriftsmekaniken.
Färgbandslopp
9 Fixera färgbandets början på färgbandets kärna med en
tejpremsa.
f Observera därvid att färgbandupprullarens
rotationsriktning är moturs.
; Färgbandets början är fixerad på färgbandskärnan.
10 Vrid färgbandsupprullaren moturs för att jämna ut
färgbandsloppet.
11 Vrid spaken moturs för att låsa skrivarhuvudet.
; Färgbandet är inlagt.
6.6 Ställa in färgbandsloppet
Veckbildning på färgbandsloppet kan leda till
tryckbildsfel. För att undvika veckbildning går det att
justera färgbandsstyrningen.
En felaktig inställning av skrivarhuvudets låssystem kan
också leda till veck i färgbandsloppet.
Æ Kapitel 6.3
Justeringen är enklast att utföra under utskriftsdriften.
3
2
1
Ställ in färgbandsbanan.
1 Skala
2 Skruv
3 Färgbandsstyrning
1 Läs av den befintliga inställningen på skalan och notera
den vid behov.
2 Vrid skruven med en sexkantsnyckel och observera
färgbandets uppträdande.
I riktning + spänns färgbandets innerkant.
I riktning - spänns färgbandets ytterkant.
; Färgbandsbanan är inställd.
