HellermannTyton TT4030 - Dimensões Do Aparelho

Manual de instruções • Impressora de transferência térmica TT4030 • 06-2017 • 031-93478
Dados técnicos
134

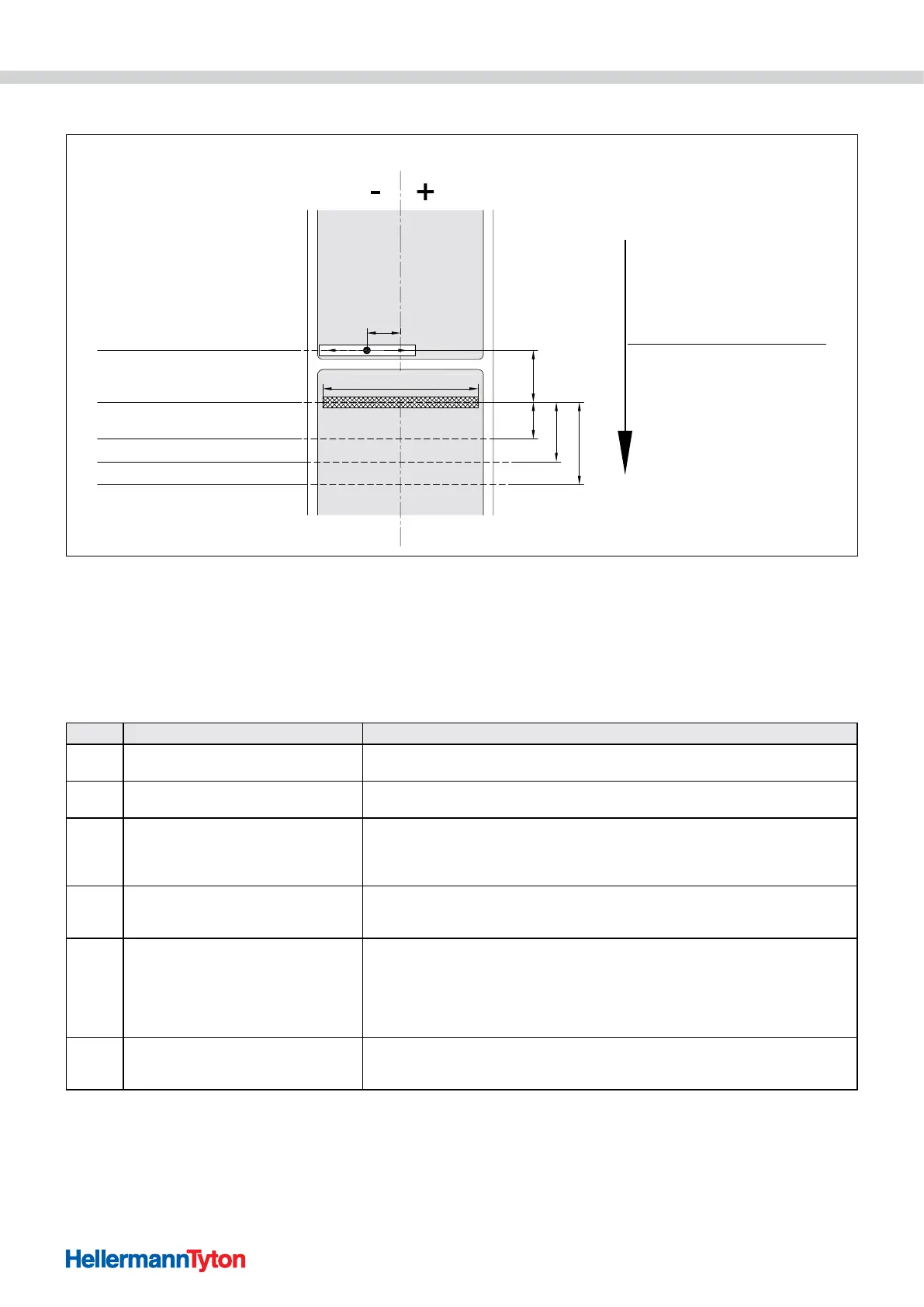

12.1 Dimensões do aparelho
TT4030
SXM
K
SY
IP
IT
IC
1
6
2
3
4
5
Dimensões do aparelho.
1 Sensor transmissivo e sensor de reflexo
2 Cabeça de impressão
3 Canto de aplicação (disponível só na versão com distribuidor)
4 Canto de corte
5 Canto de corte
6 Sentido de marcha
Media Denominação Medidas em mm
IP
Distância entre linha de impressão e canto
de distribuição
3,5
IT
Distância entre linha de impressão e canto
de corte
13,5
IC
Distância entre linha de impressão e lâmia
do canto de corte
com lâmina de corte
com lâmina de perfuração
20,5
21,2
K
Largura de impressão
300 dpi
600 dpi
105,6
105,6
SXM
Distância entre sensor transmissivo e sensor
de referência reflexiva -
Meio do ciclo de papel
isto é, distância admissível das marcas de
referência reflexiva
e furações em relação ao centro do material
-55 - 0
SY
Distância entre sensor transmissivo e sensor
de referência reflexiva -
Linha de impressão
45,0
