HellermannTyton TT4030 - Oppvikling Av Bærematerialet I Dispensermodus (Ikke Tilgjengelig Som Standard); Legge Inn Leporello-Etiketter

Bruksanvisning • Termotransferskriver TT4030 • 06-2017 • 031-93478
Betjening
229
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR
6.1.4 Oppvikling av bærematerialet i dispensermodus
(ikke tilgjengelig som standard)
I dispensermodusen tas materialene ut etter utskriften
og kun bærematerialet vikles opp internt.
3
1
4 5 7 96 8
2

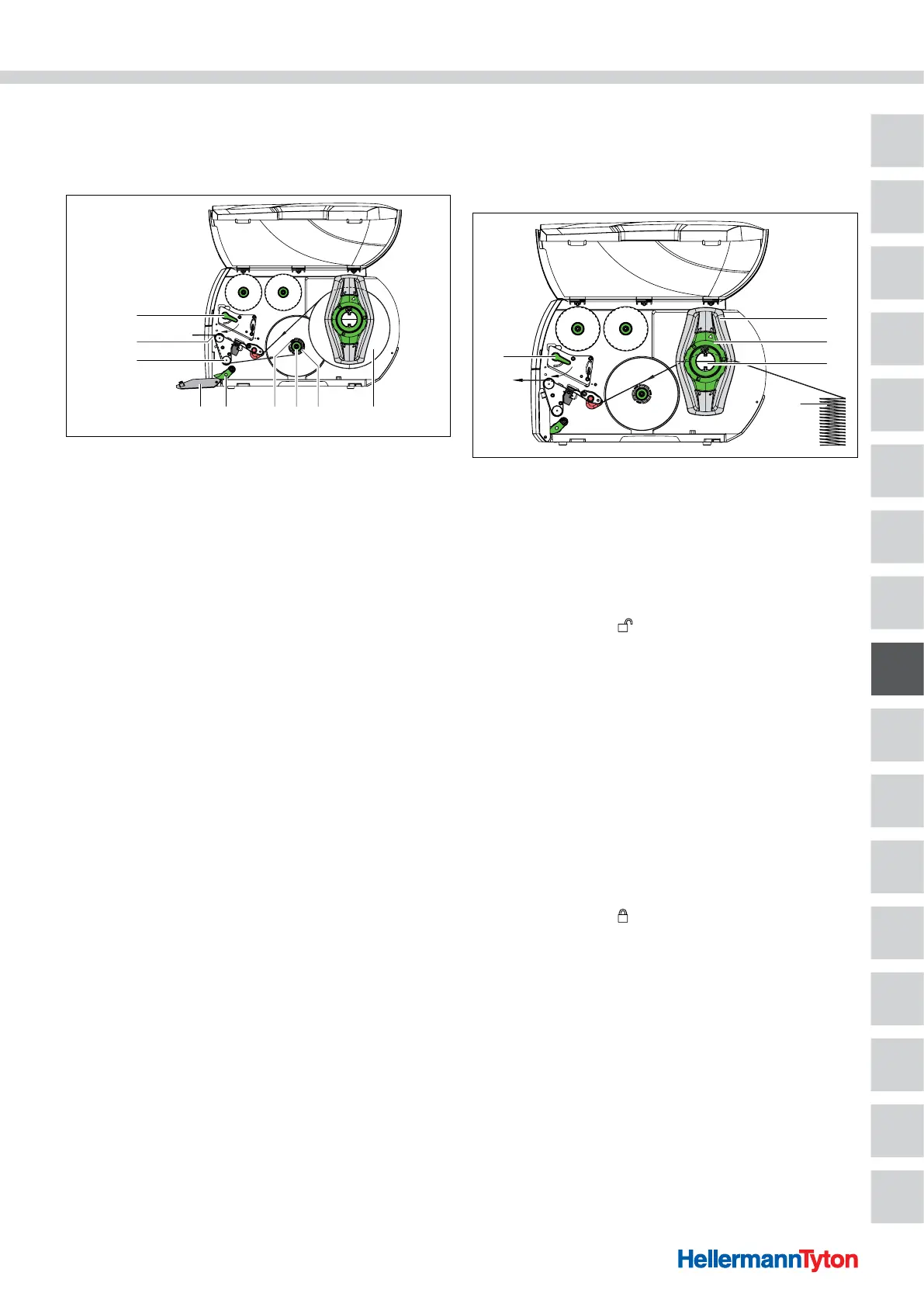

Føring av materialet i dispensermodus.
1 Arm for låsing av skrivehode
2 Dispenserkant
3 Vendevalse
4 Deksel
5 Påtrykksystem (kun ved dispenserversjon)
6 Klemme
7 Skruknapp
8 Intern oppvikler (kun ved dispenserversjon)
9 Materialrull
1 Åpne dekselet.
2 Sving ned påtrykksystemet fra vendevalsen.
3 Fjern materialer på de første 100 mm til
forbruksmaterialstripen fra bærematerialet.
4 Før forbruksmaterialstripen rundt dispenserkanten og
vendevalsen frem til den interne oppvikleren.
5 Hold fast den interne oppvikleren.
6 Drei dreieknappen frem til anslaget med urviserens
retning.
7 Skyv bærematerialet under en klemme til den interne
oppvikleren.
8 Rett inn ytterkanten til forbruksmaterialstripen i forhold
til materialrullen.
9 Drei dreieknappen frem til anslaget mot urviserens
retning.
; Den interne oppvikleren spres og forbruksmaterialstripen
klemmes dermed fast.
10 Drei den interne oppvikleren mot urviserens retning, for å
stramme materialet.
11 Posisjoner påtrykksystemet midtstilt til
forbruksmaterialstripen.
12 Sving opp påtrykksystemet på vendevalsen.
13 Drei armen med urviserens retning, for å låse
skrivehodet.
; Materialrullen er lagt inn for dispensermodus.
6.2 Legge inn Leporello-etiketter
1
2
3
4
5
Papirløp med Leporello-etiketter.
1 Margstopper
2 Justeringsring
3 Rullholder
4 Materialstabel
5 Arm for låsing av skrivehode
1 Drei justeringsringen mot urviserens retning, slik at pilen
peker på symbolet og løsne derved margstopperen.
2 Innstill margstopperne slik, at materialet passer mellom
de to margstopperne.
3 Plasser materialstabel bak apparatet.
f Vær oppmerksom på, at materialene på stripen kan sees
ovenfra.
; Materialstabelen er plassert bak apparatet.
4 Før forbruksmaterialstripen over rullholderen frem til
skriveenheten.
5 Skyv margstopperne så langt, til forbruksmaterialstripen
ligger an på monteringsvegg og margstopper hhv. på
begge margstopperne, uten å klemmes eller bøyes.
6 Drei justeringsringen med urviserens retning, slik at pilen
peker på symbolet
og klem derved margstopperne på
rullholderen.
7 Legg inn forbruksmaterialstripe i skrivehodet.
Æ Kapittel 6.1.2
8 Still inn lysporten.
Æ Kapittel 6.1.3
9 Still inn kontakttrykket til skrivehodet.
Æ Kapittel 6.3
10 Drei armen med urviserens retning, for å låse
skrivehodet.
; Leporello-etikettene er lagt inn.
