12.4 Maße für Stanzungen
NN
N
YYY
PPP
TT4030
XM
XM XM
AZ
ZZ
AA
1 1 2
3

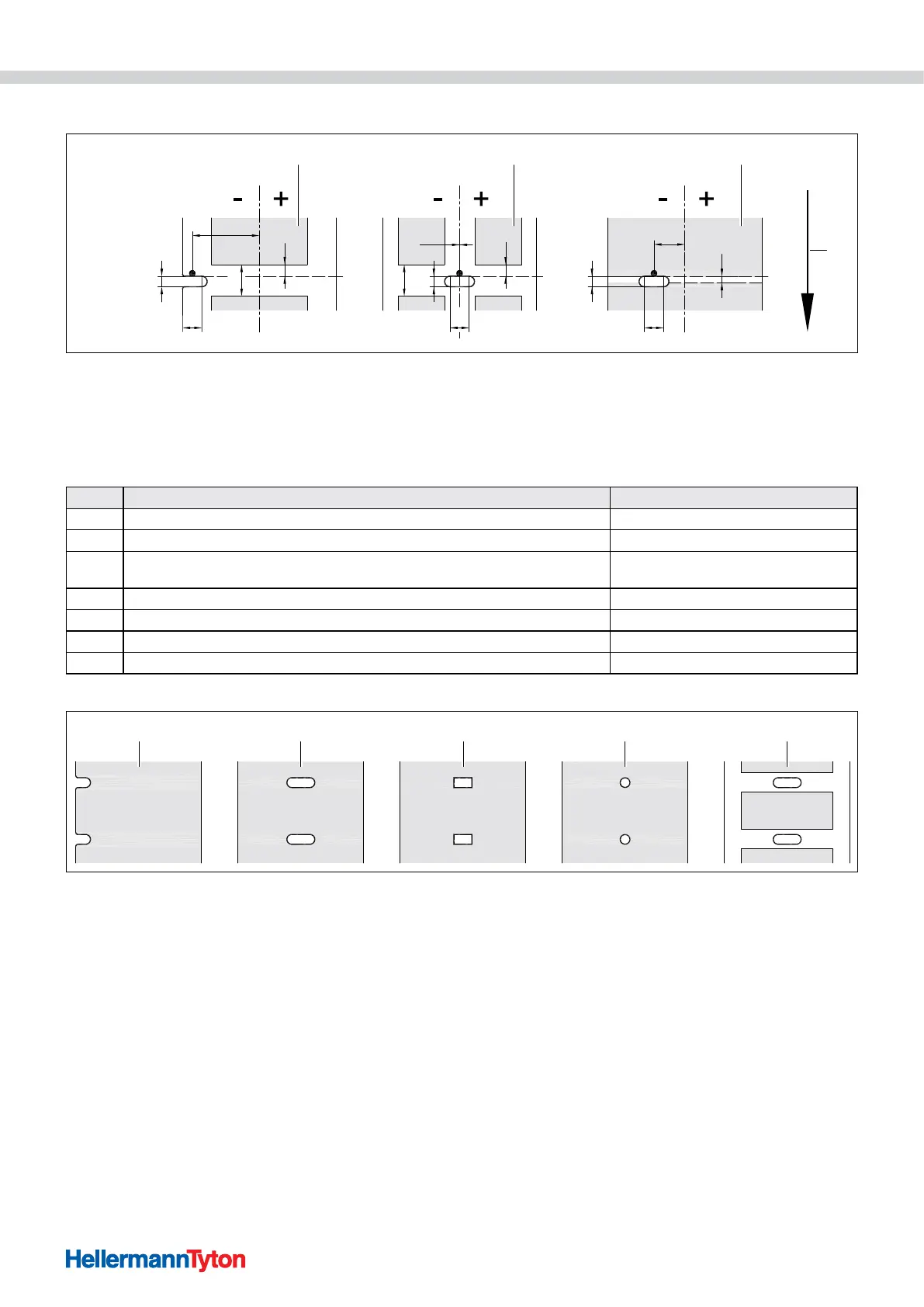

Maße für Stanzungen.
1 Materialien mit Stanzungen
2 Endlosmaterial mit Stanzungen
3 Laufrichtung
Für Randstanzung: Mindestdicke Trägermaterial 0,06 mm
Maß Benennung Maße in mm
A Materialabstand > 2
AZ Druckzonenabstand > 2
N
Breite der Stanzung
bei Randstanzung
> 5
> 8
P Höhe der Stanzung 2 - 10
XM Abstand Stanzung - Mitte Papierlauf -53 - ±0
Y vom Sensor ermittelter Materialanfang bei Durchlichterkennung Hinterkante Stanzung
Z Abstand ermittelter Materialanfang - tatsächlicher Materialanfang 0 bis A - P
1 2 3 4 5
Beispiele für Stanzungen.
1 Randstanzung
2 Langlochstanzung
3 Rechteckstanzung
4 Kreisstanzung (nicht empfohlen!)
5 Stanzung zwischen Materialien (nicht empfohlen!)
