Kezelés
360
6.1.2 Anyag behelyezése a nyomtatófejbe
1
4
2
3
5

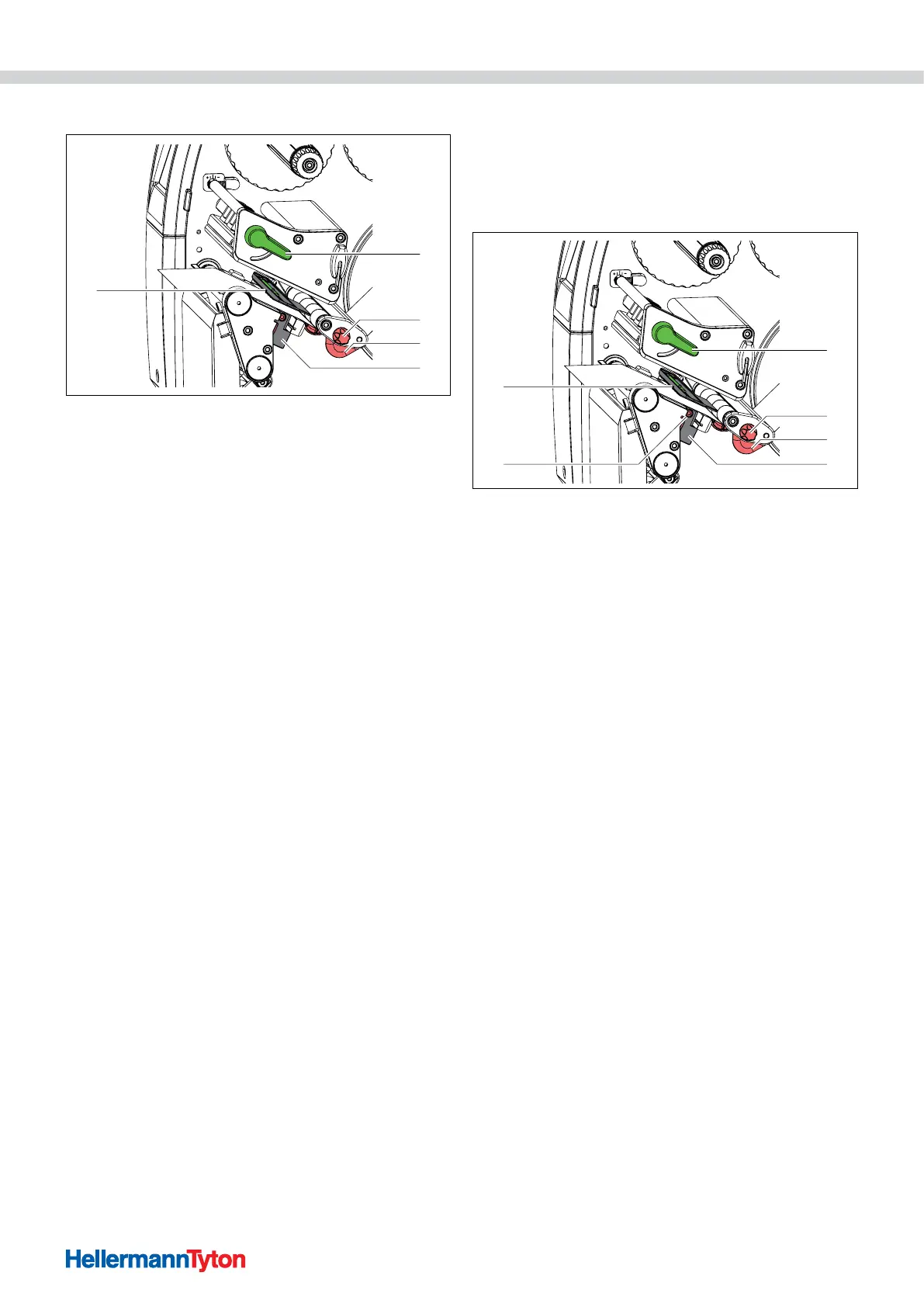

Anyag behelyezése a nyomtatófejbe.
1 A nyomtatófej-reteszelés karja
2 Peremes gomb
3 Szegélyszabályozó
4 Fénykapu
5 Érzékelő
1 Az emelőkart forgassa el az óramutató járásával
egyezően, a nyomógomb megemeléséhez.
2 A szegélybeállítót a recés gombbal állítsa be úgy, hogy az
anyag a két szegélybeállító közé illeszkedjen.
3 A fogyóanyagot a belső feltekercselő felett vezesse a
nyomtatóegységhez.
4 A fogyóanyagot vezesse át úgy a fénykapun keresztül,
hogy a fogyóanyag a nyomtatófej és a nyomtatóhenger
között hagyja el a nyomtatóegységet.
; Az anyagot behelyezte a nyomtatófejbe.
6.1.3 Fénykapu beállítása
Az anyagnak megfelelő beállítás érdekében a fénykaput
a papír-futásirányra merőlegesen el lehet tolni. A
fénykapu-érzékelő helyzete a nyomtatóegységen elölről
átpillantva látható és a fotocella-tartó jelölése jelzi. Zárt
készüléknél az érzékelő-pozíción egy sárga LED is világít.
1
4
2
3
6
5
Fénykapu beállítása.
1 A nyomtatófej-reteszelés karja
2 Peremes gomb
3 Szegélyszabályozó
4 Fénykapu
5 Csavar
6 Érzékelő
1 Csavar kioldása.
2 A fénykaput a markolattal úgy állítsa be, hogy az
érzékelő meg tudja határozni a visszaverő- vagy a
perforáció-jelzés közötti hézagot.
- vagy, ha az anyag eltér a
négyzetes kialakítástól, -
3 A fénykaput a markolattal helyezze az anyag papírfutás-
irányban nézett elülső peremére.
4 Csavar meghúzása.
; A fénykapu beállítva.
Csak leszakító-üzemmódú üzemhez:
1 Az emelőkart forgassa el az óramutató járásával
egyezően ás reteszelje nyomógombbal.
; Az anyagtekercs csak a leszakító-üzemmódú üzemhez
behelyezve.
