Manual de instruções • Impressora de transferência térmica TT4030 • 06-2017 • 031-93478
Operação
124
10 Rode a alavanca no sentido dos ponteiros do relógio
para desbloquear a cabeça de impressão.
; As etiquetas desdobráveis estão colocadas.
6.3 Ajustar o sistema da cabeça de impressão
A cabeça de impressão é pressionada por dois
cabeçotes. As posições dos dois cabeçotes devem ser
ajustadas na largura do material utilizado para
• atingir uma qualidade de impressão uniforme sobre toda
a largura do material,
• evitar que dobre durante o ciclo da fita impressora,
• evitar um desgaste prematuro do rolo de impressão e da
cabeça de impressão.
1
2
3

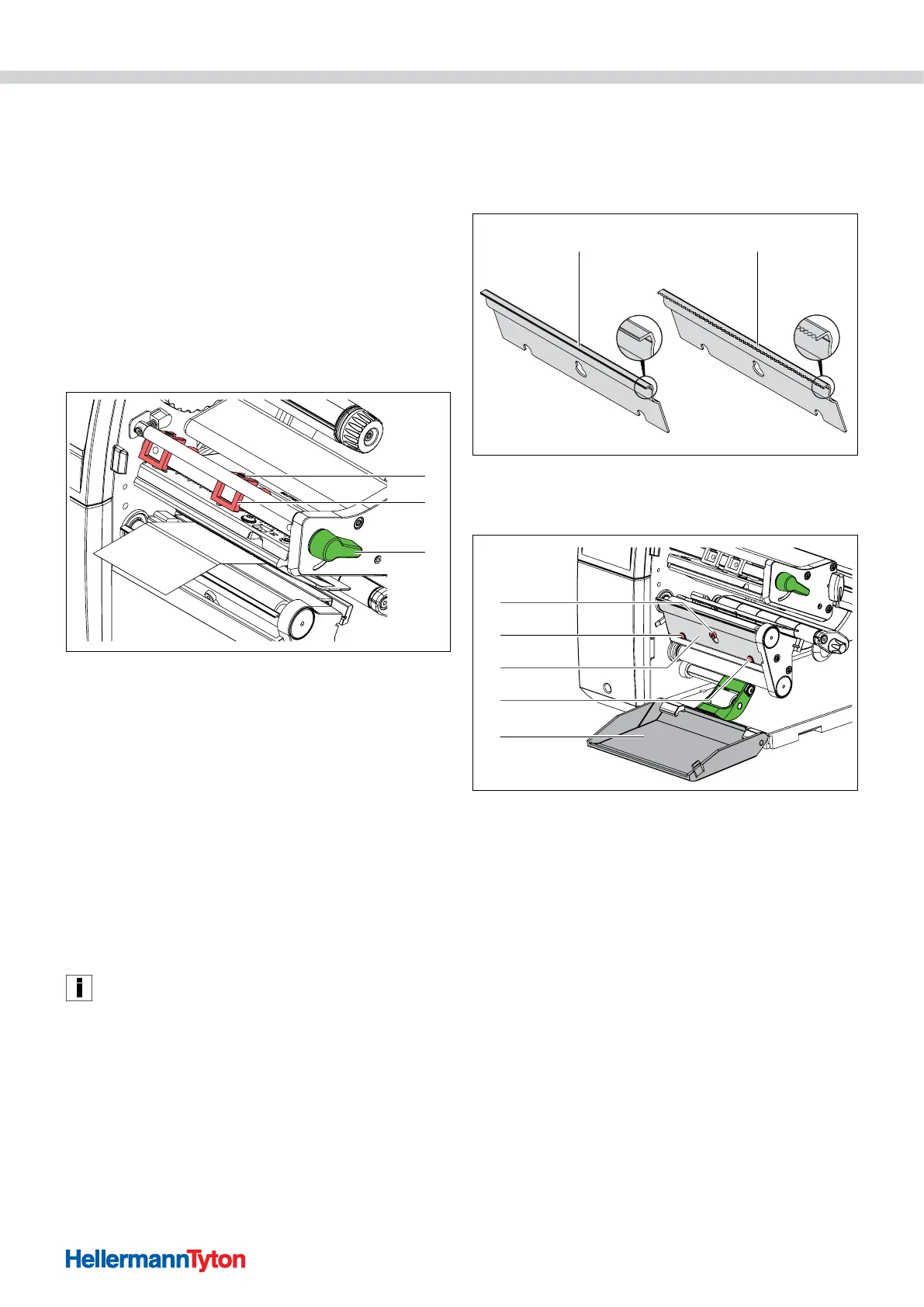

Ajustar o sistema da cabeça de impressão.
1 Cavilha roscada
2 Cabeçote
3 Manípulo para bloqueio da cabeça de impressão
1 Solte as duas cavilhas roscadas nos dois cabeçotes com a
chave Allen e ajuste os dois cabeçotes na largura do
material.
2 Rode a alavanca no sentido dos ponteiros do relógio
para desbloquear a cabeça de impressão.
3 Aperte as cavilhas roscadas.
4 Pressione a cabeça de impressão com os dois cabeçotes,
que estão posicionados na posição base no centro do
suporte da cabeça de impressão.
; O sistema da cabeça de impressão está ajustado.
Esta configuração pode ser mantida para todas as
aplicações.
6.4 Desmontar e montar o canto de aplicação ou de
corte
Para reequipar o aparelho para um outro modo de
funcionamento, deve montar, eventualmente, um canto
de aplicação ou de corte.
1 2
Canto de aplicação ou canto de corte.
1 Canto de aplicação (disponível só na versão com distribuidor)
2 Canto de corte
4
2
3
2
1
Desmonte e monte o canto de aplicação ou de corte.
1 Parafuso
2 Pino
3 Chapa
4 Cobertura
1 Desmonte a chapa.
f Abra a cobertura.
f Solte o parafuso com várias voltas.
f Desloque a chapa para cima.
f Retire a chapa.
; A chapa está desmontada.
2 Monte a chapa.
f Coloque a chapa sobre o parafuso.
f Desloque a chapa para baixo por trás dos pinos.
f Aperte o parafuso.
; A chapa está montada.
