Navodila za uporabo • Termotransferni tiskalnik TT4030 • 06-2017 • 031-93478
Upravljanje
390

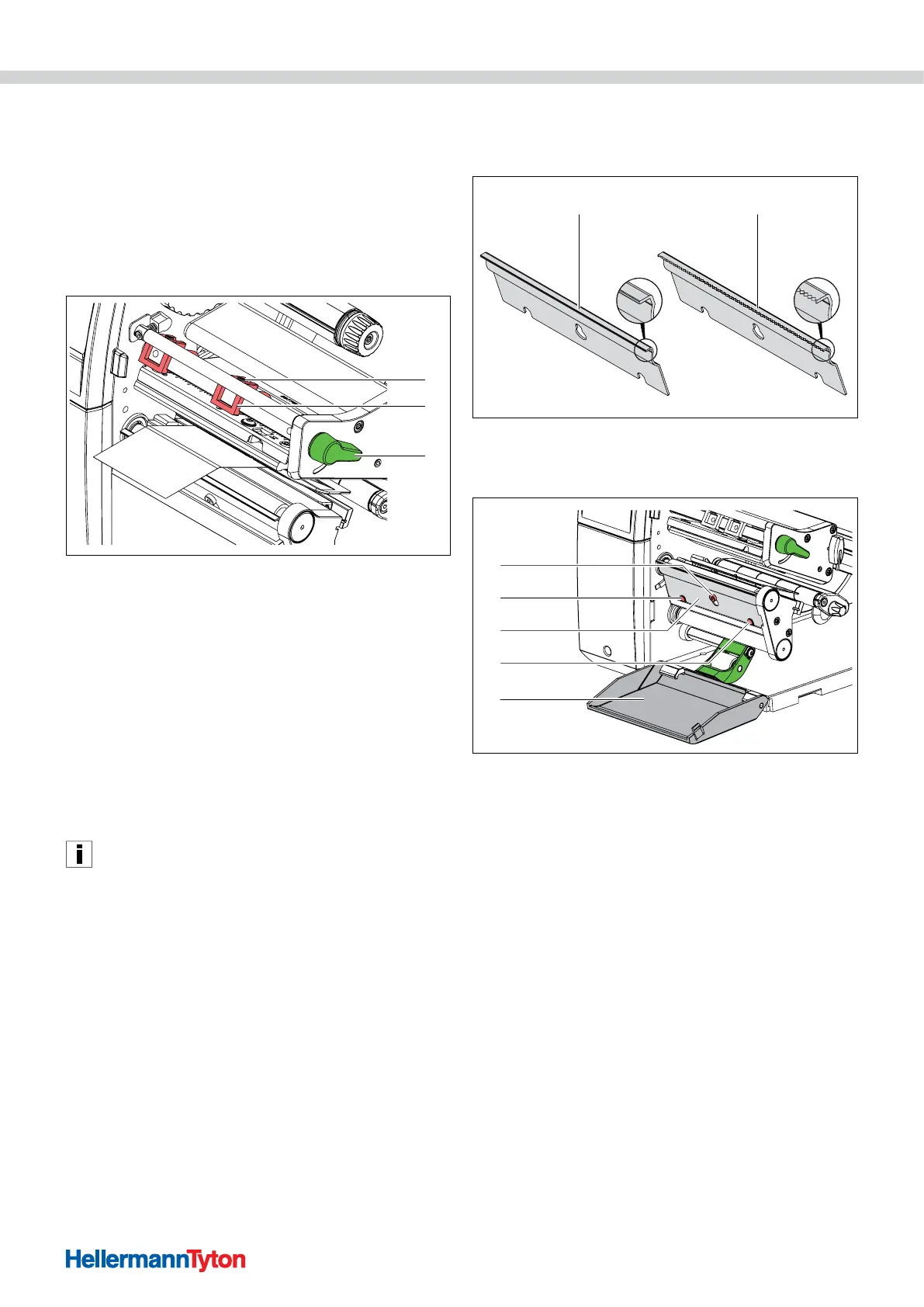

6.3 Nastavitev pritisnega sistema glave
Tiskalno glavo pritiskata dva bata. Položaj obeh batov je
treba nastaviti na širino uporabljenega materiala, da
• dosežete enakomerno kakovost tiskanja po celotni širini
materiala,
• preprečite gubanje med tekom barvnega traku,
• preprečite predčasno obrabo pritisnega valja in tiskalne
glave.
1
2
3
Nastavitev pritisnega sistema glave.
1 Navojni zatič
2 Bat
3 Vzvod za zapahnitev tiskalne glave
1 Odvijte navojna zatiča v obeh batih z imbus ključem ter
oba bata nastavite na širino materiala.
2 Zavrtite vzvod v smeri vrtenja urnega kazalca, da
zaklenete tiskalno glavo.
3 Zategnite navojna zatiča.
4 Tiskalno glavo pritisnite z dvema batoma, katerih osnovni
položaj je na sredini kotnika glave.
; Pritisni sistem glave je nastavljen.
To nastavitev lahko obdržite za vse aplikacije.
6.4 Izdajni ali trgalni rob razstavite ali vstavite
Da bi napravo pripravili za drug način delovanja, po
potrebi namestite izdajni ali trgalni rob.
1 2
Izdajni ali trgalni rob.
1 Izdajni rob (samo pri izdajni različici)
2 Trgalni rob
4
2
3
2
1
Odstranite ali montirajte izdajni ali trgalni rob.
1 Vijak
2 Zatič
3 Pločevina
4 Pokrov
1 Odstranite pločevino.
f Odprite pokrov.
f Odvijte vijak za več vrtljajev.
f Pločevino potisnite navzgor.
f Odstranite pločevino.
; Pločevina je odstranjena.
2 Vstavite pločevino.
f Pločevino namestite na vijak.
f Pločevino potisnite navzdol za zatiče.
f Privijte vijak.
; Pločevina je nameščena.
