HellermannTyton TT4030 - Pääpuristusjärjestelmän Säätö; Irrotus- Ja Katkaisureunan Kiinnitys

Käyttöohje • Lämpösiirtotulostin TT4030 • 06-2017 • 031-93478
Käyttö
282
6.3 Pääpuristusjärjestelmän säätö
Tulostuspäätä painetaan kahdella työntimellä. Työntimien
sijainnit tulee säätää käytettävän materiaalin leveyden
mukaan, jotta
• saavutetaan tasainen tulostuslaatu koko materiaalin
leveydellä,
• vältetään värinauhan laskostuminen,
• vältetään painotelan ja tulostuspään ennenaikainen
kuluminen.
1
2
3

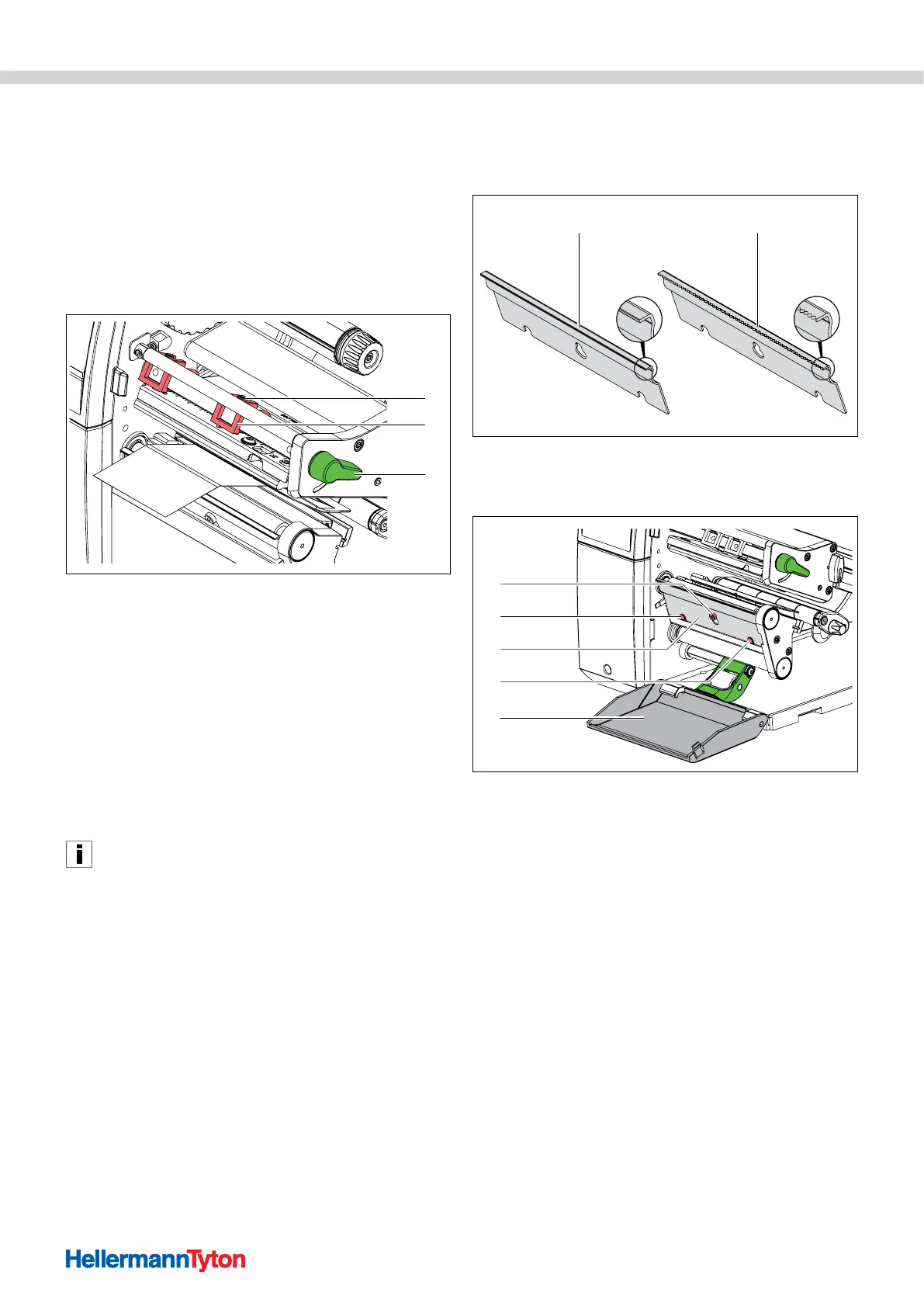

Pääpuristusjärjestelmän säätö.
1 Kierretappi
2 Työnnin
3 Tulostuspään lukitusvipu
1 Avaa molempien työntimien kierretapit kuusioavaimella
ja säädä työntimet materiaalin leveyden mukaan.
2 Lukitse tulostuspää kiertämällä vipua myötäpäivään.
3 Kiristä kierretapit.
4 Tulostuspäätä painetaan kahdella työntimellä, jotka
sijaitsevat perusasennossa pääkulman keskellä.
; Pääpuristusjärjestelmä on säädetty.
Tämä asetus voidaan säilyttää kaikissa
käyttötarkoituksissa.
6.4 Irrotus- ja katkaisureunan kiinnitys
Jotta laitetta voidaan käyttää toisessa käyttötilassa, on
tarpeen mukaan kiinnitettävä joko irrotusreuna tai
katkaisureuna.
1 2
Irrotusreuna tai katkaisureuna.
1 Irrotusreuna (sisältyy vain irrotusversioon)
2 Katkaisureuna
4
2
3
2
1
Irrotusreunan tai katkaisureuna irrotus ja kiinnitys.
1 Ruuvi
2 Tappi
3 Levy
4 Suojakansi
1 Irrota levy.
f Avaa suojakansi.
f Avaa ruuvi useita kierroksia.
f Työnnä levyä ylöspäin.
f Nosta levy pois.
; Levy on irrotettu.
2 Kiinnitä levy.
f Aseta levy ruuville.
f Paina levyä alaspäin tapin taakse.
f Kiristä ruuvi.
; Levy on kiinnitetty.
