Manuel d‘utilisation • Imprimante par transfert thermique TT4030 • 06-2017 • 031-93478
Caractéristiques techniques
80
12.3 Dimensions pour les marquages spot
MM
L
XM
AZ
L
TT4030
Z
A
XM
1 3
4
2

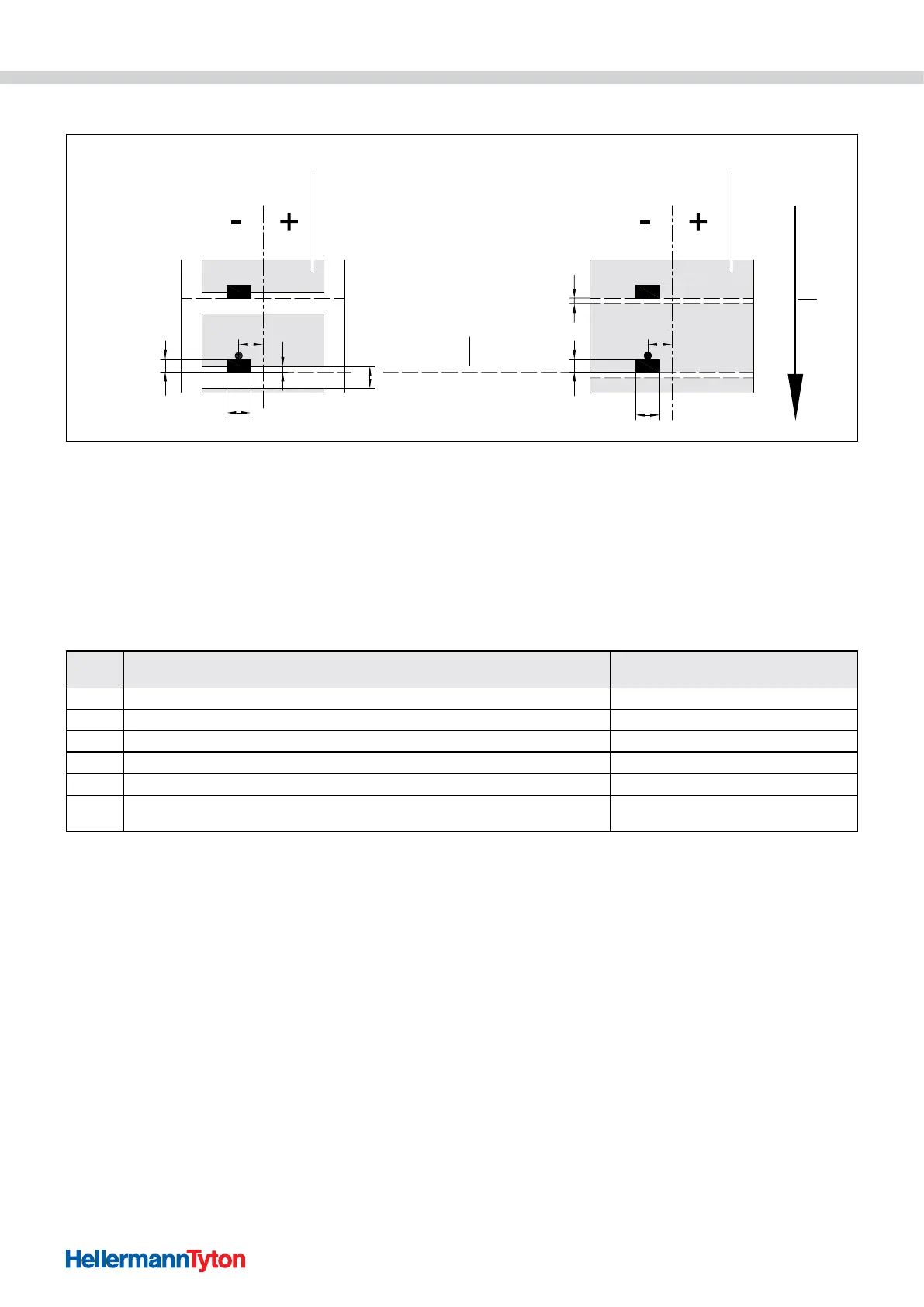

Dimensions pour les marquages spot.
1 Matériaux avec marquages spot
2 Début de matériau virtuel/ marquages spot
3 Matériau continu avec marquages spot
4 Sens de défilement
Les marquages spot doivent se trouver sur la face arrière du matériau. Sur demande, une barrière photoélectrique pour
les marquages spot est fournie sur la face avant.
Les données s'appliquent pour des marquages noirs. Les marquages de couleurs peuvent ne pas être identifiés. Des tests
préalables doivent, dans ce cas, être réalisés.
Dimen-
sion
Désignation Dimensions en mm.
A Distance entre matériau > 2
AZ Distance entre zones d'impression > 2
L Largeur des marquages spot > 5
M Hauteur des marquages spot 3 - 10
XM Distance marquages - centre de défilement du papier -55 - ±0
Z Distance début virtuel du matériau - début réel du matériau
0 à A /
Recommandé: 0
