Opbygning og funktion
196
4 Opbygning og funktion
4.1 Montage
10
1
2
3
4
5
6
9
7
8

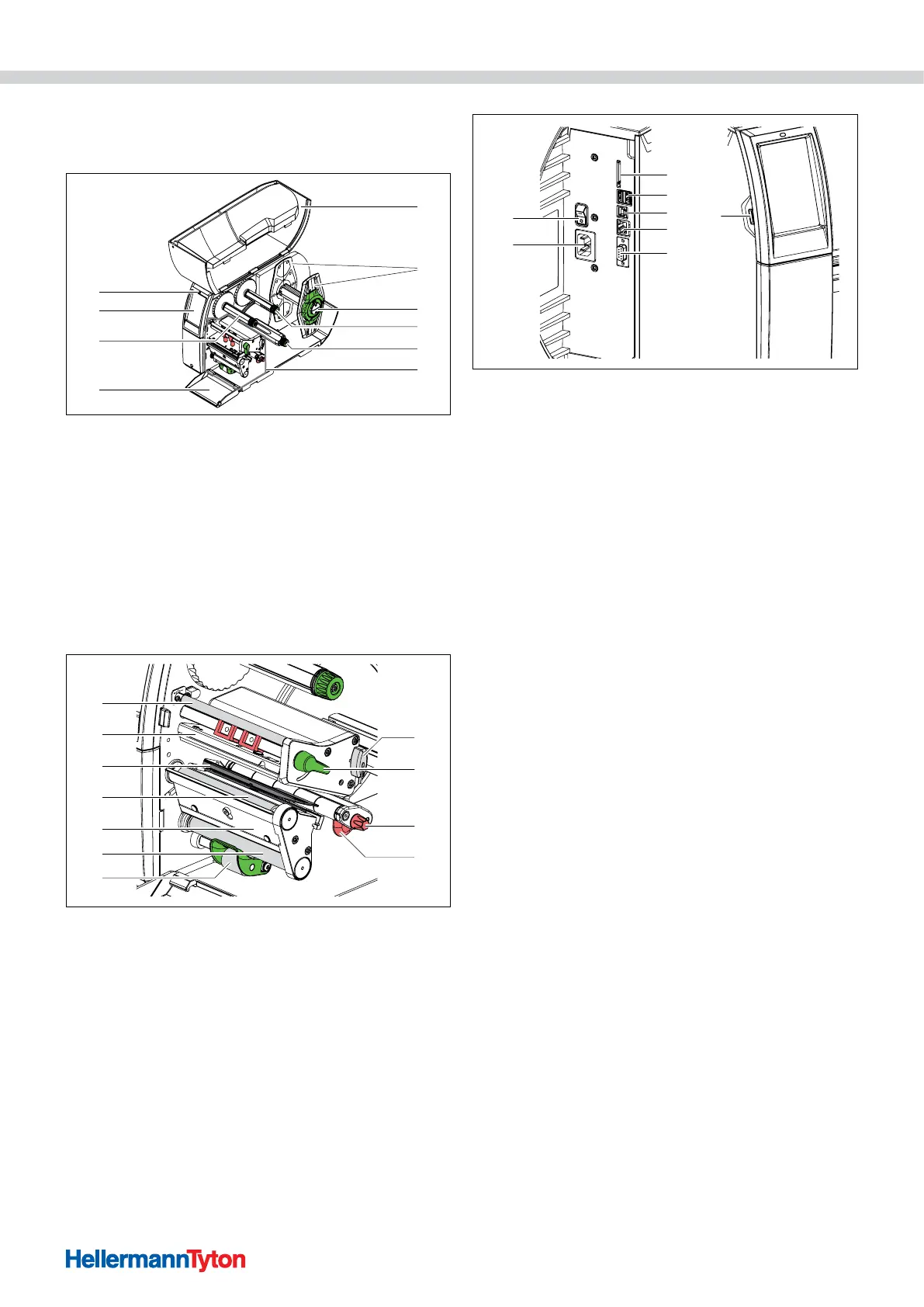

Oversigt over apparatet.
1 Låg
2 Kantindstillere
3 Rulleholder
4 Farvebåndsafvikler
5 Intern opvikler (kun i doseringsudgaven)
6 Trykmekanik
7 Afdækning
8 Farvebåndsopvikler
9 Berøringsdisplay
10 LED „Apparat tændt“
21
12
13
14
11
20
19
18
17
16
15
Trykmekanik.
11 Sekskantnøgle
12 Håndtag til trykhovedlåsen
13 Indstillingsknap til føring
14 Føring
15 Prøvetrykssystem (kun i doseringsudgaven)
16 Omstyringsvalse (kun i doseringsudgaven)
17 Afrivningskant
18 Trykvalse
19 Fotocelle
20 Hovedvinkel med trykhoved
21 Omstyring til farvebånd
22
24
25
26
27
28
29
23
Apparat bagfra.
22 Netafbryder
23 Nettilslutning
24 Kortlæser til SD-kort
25 2 USB-master-interface til tastatur, scanner, USB-lager, Bluetooth-adapter eller
servicenøgle
26 USB-Full Speed slave-interface
27 Ethernet 10/100 Base-T
28 RS-232-interface
29 USB-master-interface til tastatur, scanner, USB-lager, Bluetooth-adapter eller
servicenøgle
