6.5 Isætning af farvebånd
Ved direkte termotryk må der ikke isættes farvebånd. Det evt.
allerede isatte farvebånd skal fjernes.
1
2
3
4
5
6

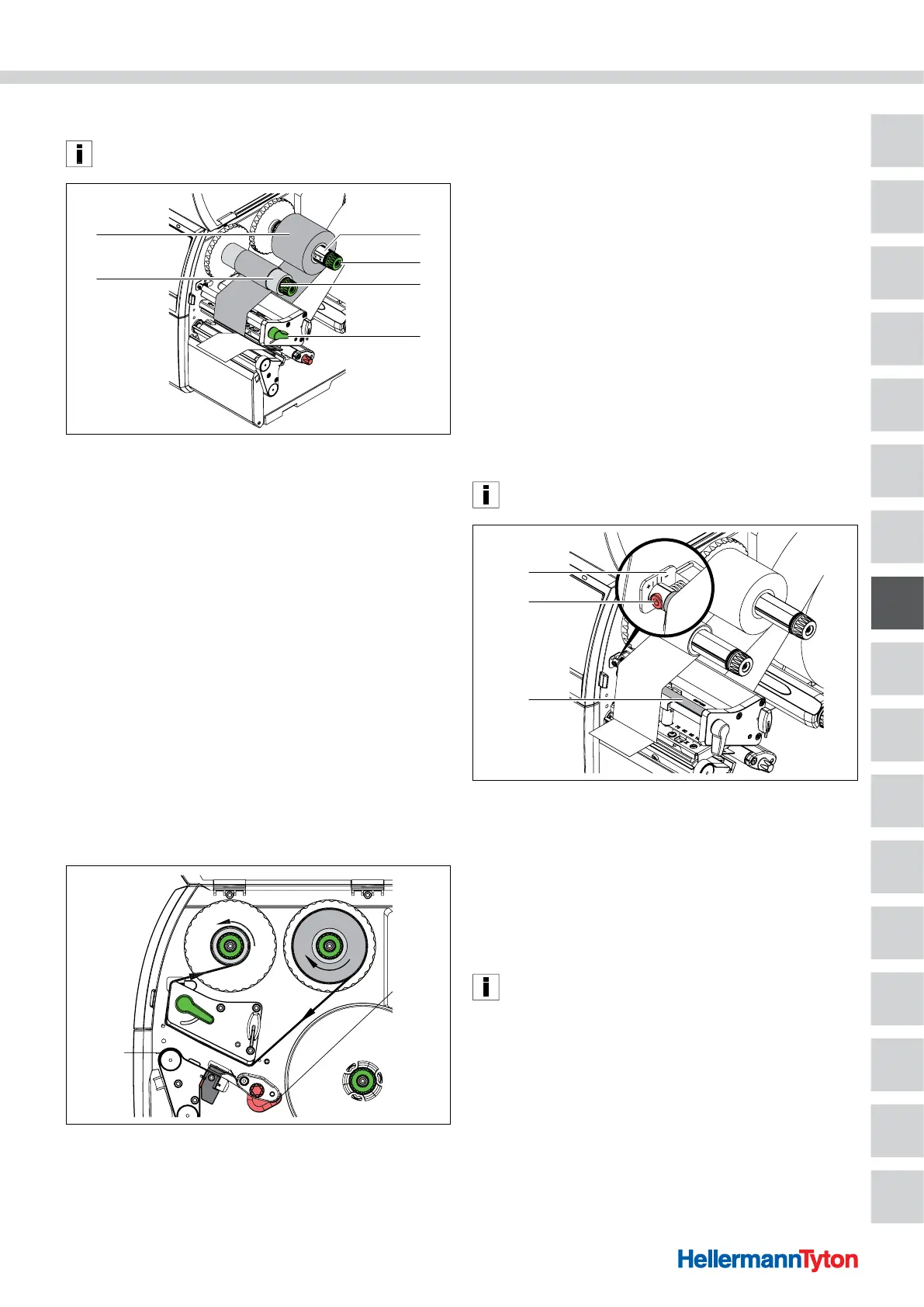

Isætning af farvebånd.
1 Farvebåndsafvikler
2 Drejeknap
3 Farvebåndsopvikler
4 Håndtag til trykhovedlåsen
5 Farvebåndskerne
6 Farvebåndsrulle
1 Rens trykhovedet.
2 Drej håndtaget mod uret for at løfte trykhovedet.
3 Skub farvebåndsrullen på farvebåndsafvikleren med
farvecoatingen nedad.
4 Placér farvebåndsrullen midt på farvebåndsafvikleren.
5 Fasthold farvebåndsrullen.
6 Drej drejeknappen på farvebåndsafvikleren mod uret,
indtil farvebåndsrullen er fastgjort.
7 Sæt en egnet farvebåndskerne på farvebåndsafvikleren,
og fastgør den på samme vis.
8 Før farvebåndsrullen gennem trykmekanikken.
Farvebåndsløbet.
9 Fastgør starten af farvebåndet på farvebåndskernen med
et klæbebånd.
f Vær opmærksom på, at farvebåndsopviklerens
rotationsretning skal være mod uret.
; Starten af farvebåndet er fastgjort på farvebåndskernen.
10 Drej farvebåndsopvikleren mod uret for at udglatte
farvebåndsløbet.
11 Drej håndtaget med uret for at låse trykhovedet.
; Farvebåndet er sat i.
6.6 Indstilling af farvebåndsløb
Foldedannelse i farvebåndsløbet kan medføre fejl på
trykbilledet. For at undgå foldedannelse kan
farvebåndsomstyringen justeres.
Forkert indstilling af hovedpåtrykssystemet kan ligeledes
medføre folder i farvebåndsløbet.
Æ Kapitel 6.3
Justeringen kan bedst udføres under trykdriften.
3
2
1
Indstilling af farvebåndsløb.
1 Skala
2 Skrue
3 Farvebåndsomstyring
1 Aflæs den eksisterende indstilling på skalaen, og notér
den evt.
2 Drej skruen med sekskantnøglen, og hold øje med
farvebåndets reaktion.
I retningen + strammes farvebåndets inderkant.
I retningen - strammes farvebåndets yderkant.
; Farvebåndsløbet er indstillet.
