HellermannTyton TT4030 - Kopaandruksysteem Instellen; Dispenser- of Afscheurrand Demonteren en Monteren

Bedieningshandleiding• Thermotransferprinter TT4030 • 06-2017 • 031-93478
Bediening
178

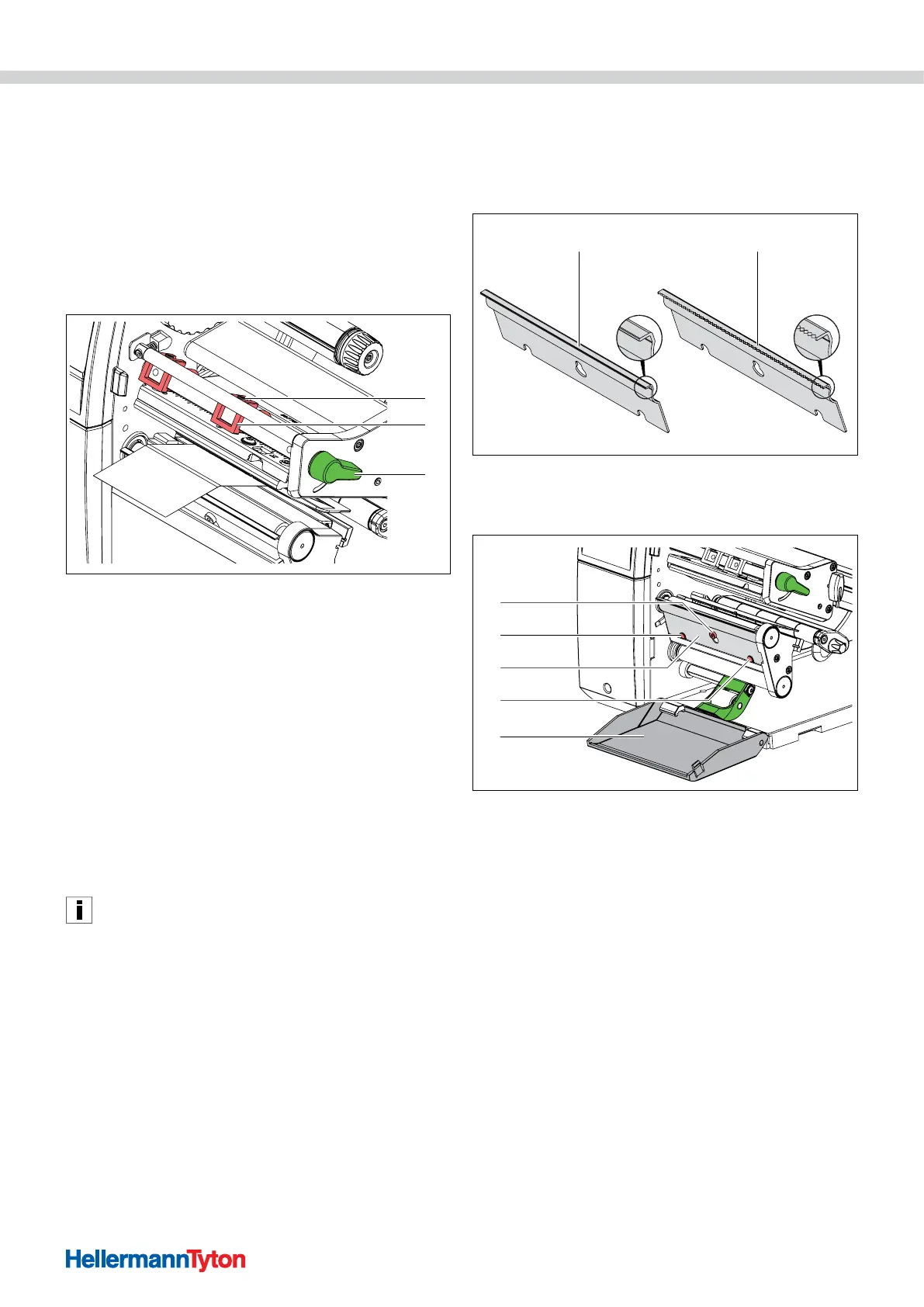

6.3 Kopaandruksysteem instellen
De printkop wordt met twee stoters aangedrukt. De
posities van de beide stoters moeten op de breedte van
het gebruikte materiaal worden ingesteld om
• een gelijkmatige printkwaliteit over de volledige
materiaalbreedte te genereren;
• vouwen in de kleurenbandloop te vermijden;
• vroegtijdige slijtage van de printwals en de printkop te
vermijden.
1
2
3
Kopaandruksysteem instellen.
1 Draadpen
2 Stoter
3 Hendel voor printkopvergrendeling
1 Maak de draadpennen van de beide stoters met de
inbussleutel los en stel de beide stoters in op de breedte
van het materiaal.
2 Draai de hendel met de wijzers van de klok mee om de
printkop te vergrendelen.
3 Inbusbouten vastdraaien.
4 Druk de printkop met twee stoters aan, die in de
uitgangspositie in het midden van de kophouder zijn
gepositioneerd.
; Het kopaandruksysteem is ingesteld.
Deze instelling kan voor alle toepassingen worden
aangehouden.
6.4 Dispenser- of afscheurrand demonteren en
monteren
Om het apparaat voor een andere bedrijfsmodus te
veranderen, moet evt. een dispenserrand of
afscheurrand worden gemonteerd.
1 2
Dispenserrand of afscheurrand.
1 Dispenserrand (alleen meegeleverd bij dispenserversie)
2 Afscheurrand
4
2
3
2
1
Dispenserrand of afscheurrand demonteren en monteren.
1 Schroef
2 Pen
3 Plaat
4 Afdekking
1 Plaat demonteren.
f Open de afdekking.
f Draai de schroef met meerdere slagen los.
f Schuif de plaat omhoog.
f Verwijder de plaat.
; De plaat is gedemonteerd.
2 Plaat monteren.
f Plaats de plaat op de schroef.
f Schuif de plaat omlaag achter de pennen.
f Haal de schroef aan.
; De plaat is gemonteerd.
