Aufbau und Funktion
32
4 Aufbau und Funktion
4.1 Aufbau
10
1
2
3
4
5
6
9
7
8

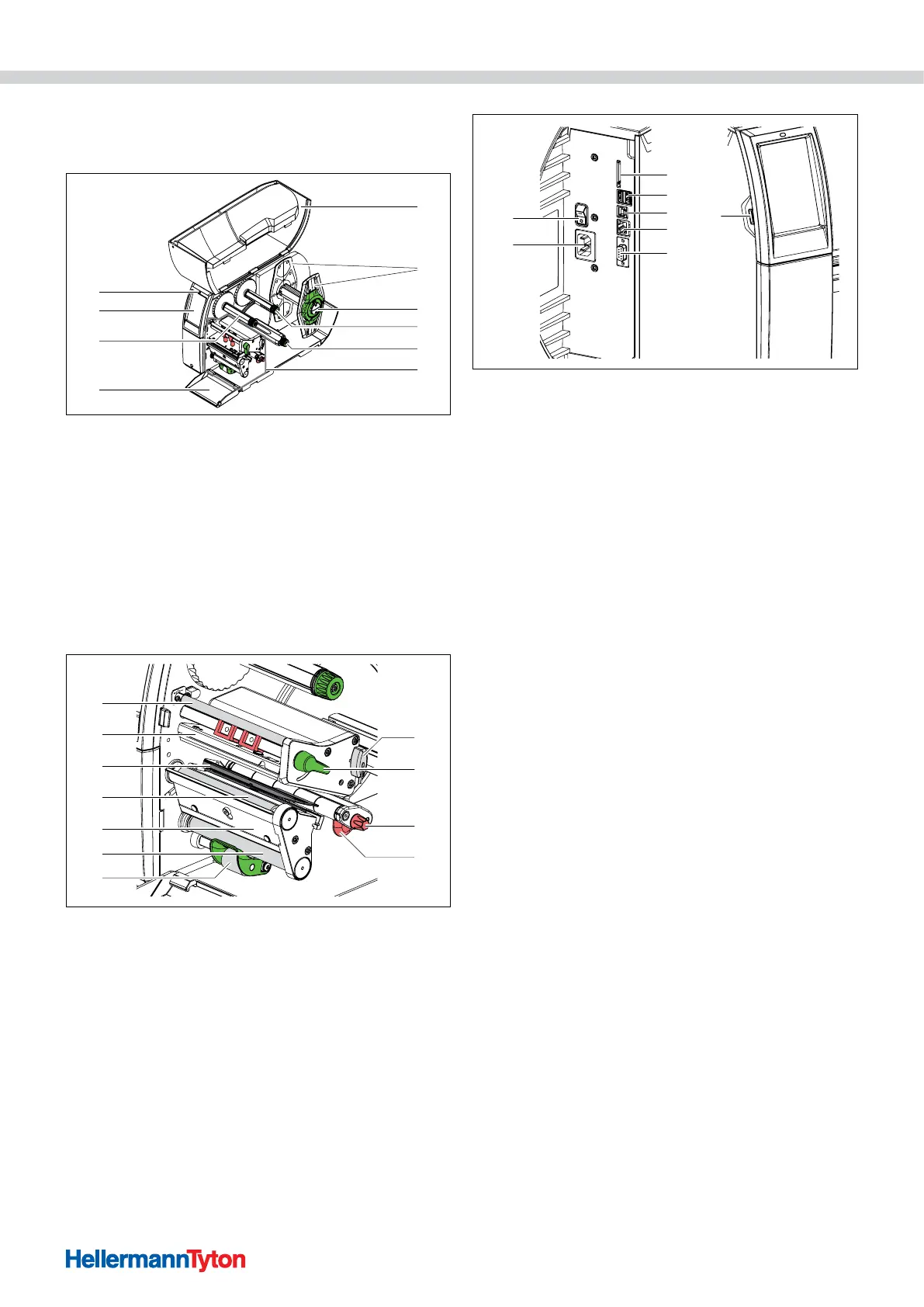

Übersicht Gerät.
1 Deckel
2 Randsteller
3 Rollenhalter
4 Farbbandabwickler
5 Interner Aufwickler (nur bei Spendeversion enthalten)
6 Druckmechanik
7 Abdeckung
8 Farbbandaufwickler
9 Touchscreen-Display
10 LED „Gerät eingeschaltet“
21
12
13
14
11
20
19
18
17
16
15
Druckmechanik.
11 Sechskantschlüssel
12 Hebel zur Druckkopfverriegelung
13 Stellknopf für Führung
14 Führung
15 Andrucksystem (nur bei Spendeversion enthalten)
16 Umlenkwalze (nur bei Spendeversion enthalten)
17 Abreißkante
18 Druckwalze
19 Lichtschranke
20 Kopfwinkel mit Druckkopf
21 Umlenkung für das Farbband
22
24
25
26
27
28
29
23
Gerät von hinten.
22 Netzschalter
23 Netzanschlussbuchse
24 Einschub für SD-Karte
25 2x USB-Master-Schnittstellen für Tastatur, Scanner, USB-Speicher, Bluetooth-
Adapter oder Serviceschlüssel
26 USB-Full-Speed-Slave-Schnittstelle
27 Ethernet 10/100 Base-T
28 RS-232-Schnittstelle
29 USB-Master-Schnittstelle für Tastatur, Scanner, USB-Speicher, Bluetooth-Adapter
oder Serviceschlüssel
