Manuel d‘utilisation • Imprimante par transfert thermique TT4030 • 06-2017 • 031-93478
Utilisation
67
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR
10 Tourner le levier dans le sens des aiguilles d'une montre
pour verrouiller la tête d'impression.
; Les étiquettes en paravent sont positionnées.

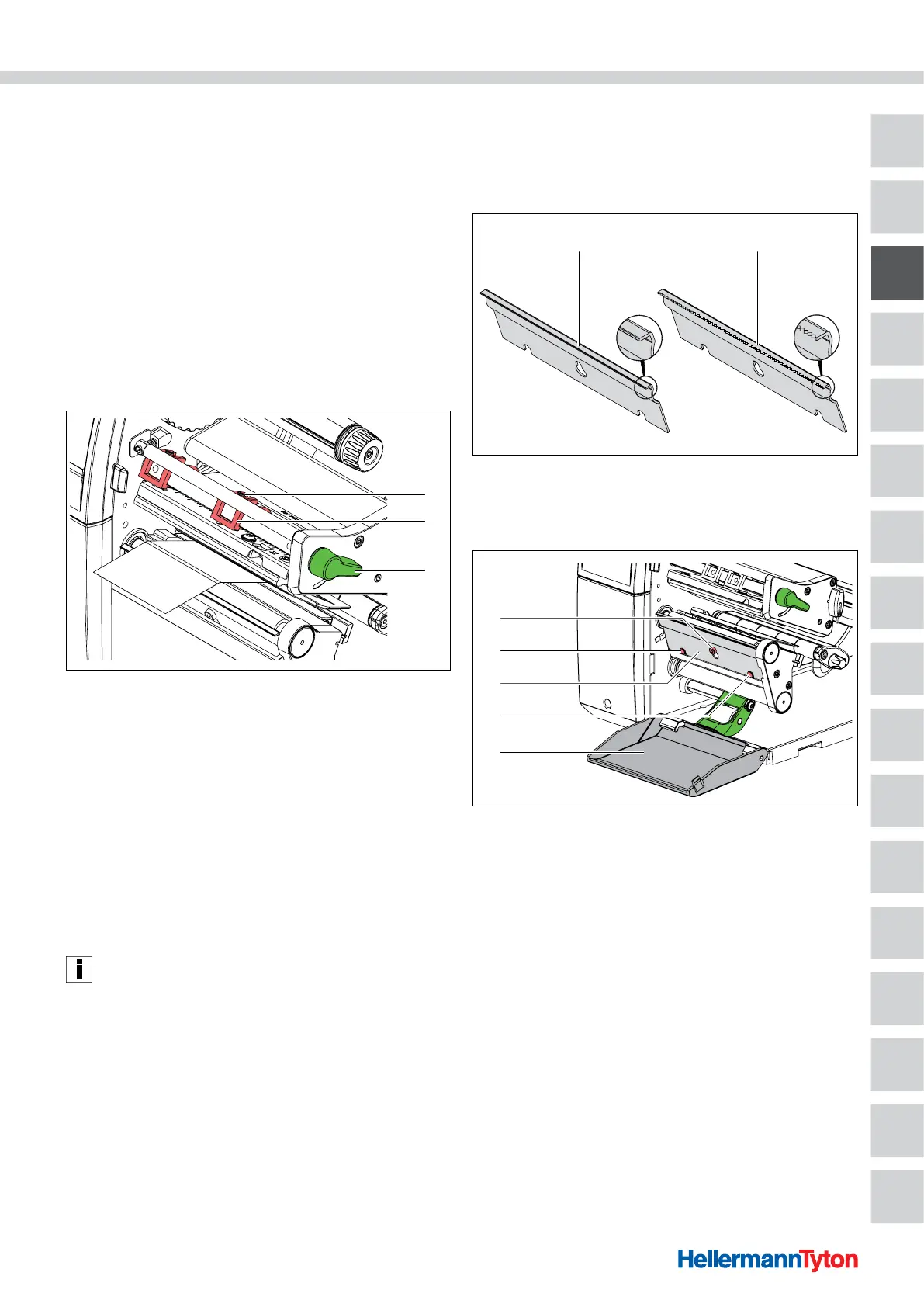

6.3 Réglage du système d'impression de la tête
La tête d'impression est pressée avec deux appuis. La
position des deux appuis doit être réglée sur la largeur
du matériau utilisé pour
• atteindre une qualité d’impression uniforme sur toute la
largeur du matériau,
• éviter des plis dans le déroulement de la feuille de
transfert,
• éviter une usure prématurée du rouleau d’impression et
de la tête d’impression.
1
2
3
Régler le système d'impression de la tête.
1 Tige filetée
2 Appui
3 Levier de blocage de la tête d'impression
1 Desserrer la tige filetée des deux appuis avec une clé à six
pans et régler les deux appuis sur la largeur du matériau.
2 Tourner le levier dans le sens des aiguilles d'une montre
pour verrouiller la tête d'impression.
3 Serrer la vis sans tête.
4 Presser la tête d'impression avec les deux appuis, dont la
position de base se situe au centre du support de tête.
; Le système d'impression de la tête est réglé.
Ce réglage peut être conservé pour toutes les
applications.
6.4 Démonter et monter la tôle de pré-décollement
ou d'arrachage
Afin d’équiper la machine pour un autre mode de
fonctionnement, une tôle de pré-décollement ou
d'arrachage doit être montée le cas échéant.
1 2
Tôle de pré-décollement ou d'arrachage.
1 Arrête de pré-décollement (présente uniquement dans la version avec pré-
décollement)
2 Tôle d'arrachage
4
2
3
2
1
Démonter et monter la tôle de pré-décollement ou d'arrachage.
1 Vis
2 Tige
3 Tôle
4 Couvercle
1 Retirer la tôle.
f Ouvrir le couvercle.
f Desserrer la vis de plusieurs tours.
f Glisser la tôle vers le haut.
f Retirer la tôle.
; La tôle est démontée.
2 Monter la tôle.
f Placer la tôle sur la vis.
f Glisser la tôle vers le bas, derrière la tige.
f Serrer la vis.
; La tôle est montée.
