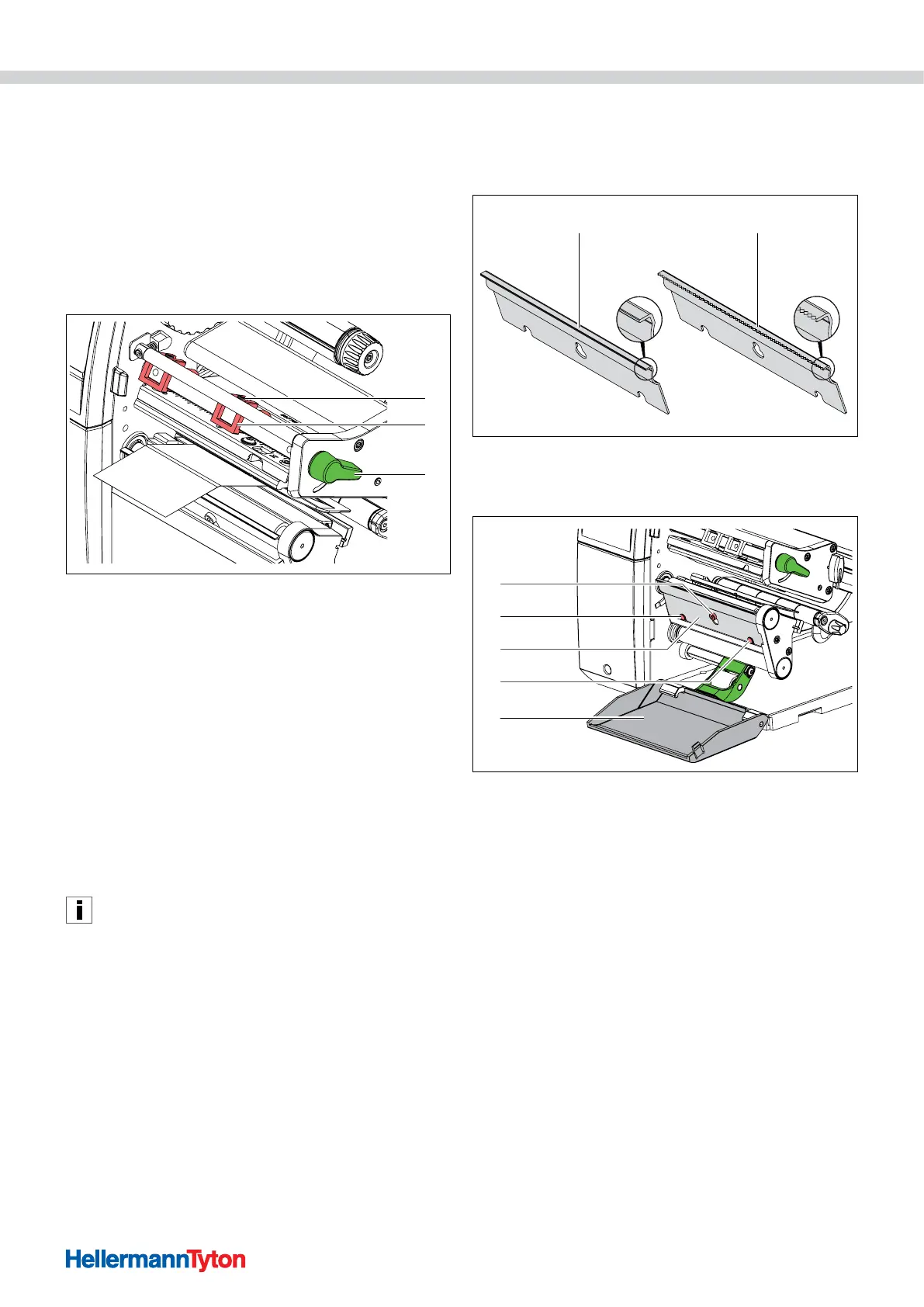

6.3 Kopfandrucksystem einstellen
Der Druckkopf wird mit zwei Stößeln angedrückt. Die
Positionen der beiden Stößel müssen auf die Breite des
verwendeten Materials eingestellt werden, um
• eine gleichmäßige Druckqualität über die gesamte
Materialbreite zu erzielen,
• Falten im Farbandlauf zu vermeiden,
• vorzeitigen Verschleiß der Druckwalze und des
Druckkopfes zu vermeiden.
1
2
3
Kopfandrucksystem einstellen.
1 Gewindestift
2 Stößel
3 Hebel zur Druckkopfverriegelung
1 Gewindestifte der beiden Stößel mit Sechskantschlüssel
lösen und die beiden Stößel auf die Breite des Materials
einstellen.
2 Hebel im Uhrzeigersinn drehen, um den Druckkopf zu
verriegeln.
3 Gewindestifte festziehen.
4 Druckkopf mit zwei Stößeln andrücken, die in der
Grundstellung in der Mitte des Kopfwinkels positioniert
sind.
; Das Kopfandrucksystem ist eingestellt.
Diese Einstellung kann für alle Anwendungen
beibehalten werden.
6.4 Spende- oder Abreißkante ab- und anbauen
Um das Gerät für einen anderen Betriebsmodus
umzurüsten, muss ggf. eine Spendekante oder
Abreißkante montiert werden.
1 2
Spendekante oder Abreißkante.
1 Spendekante (nur bei Spendeversion enthalten)
2 Abreißkante
4
2
3
2
1
Spendekante oder Abreißkante ab- und anbauen.
1 Schraube
2 Stift
3 Blech
4 Abdeckung
1 Blech abbauen.
f Öffnen Sie die Abdeckung.
f Lösen Sie die Schraube um mehrere Umdrehungen.
f Schieben Sie das Blech nach oben.
f Nehmen Sie das Blech ab.
; Das Blech ist abgebaut.
2 Blech anbauen.
f Setzen Sie das Blech auf die Schraube auf.
f Schieben Sie das Blech nach unten hinter die Stifte.
f Ziehen Sie die Schraube an.
; Das Blech ist angebaut.
