Instrukcja obsługi • Drukarka termotransferowa TT4030 • 06-2017 • 031-93478
Dane techniczne
319
GBDEFRESPTITNLDKNOSEFIPLCZHUSIROTR
12.1 Wymiary urządzenia
TT4030
SXM
K
SY
IP
IT
IC
1
6
2
3
4
5

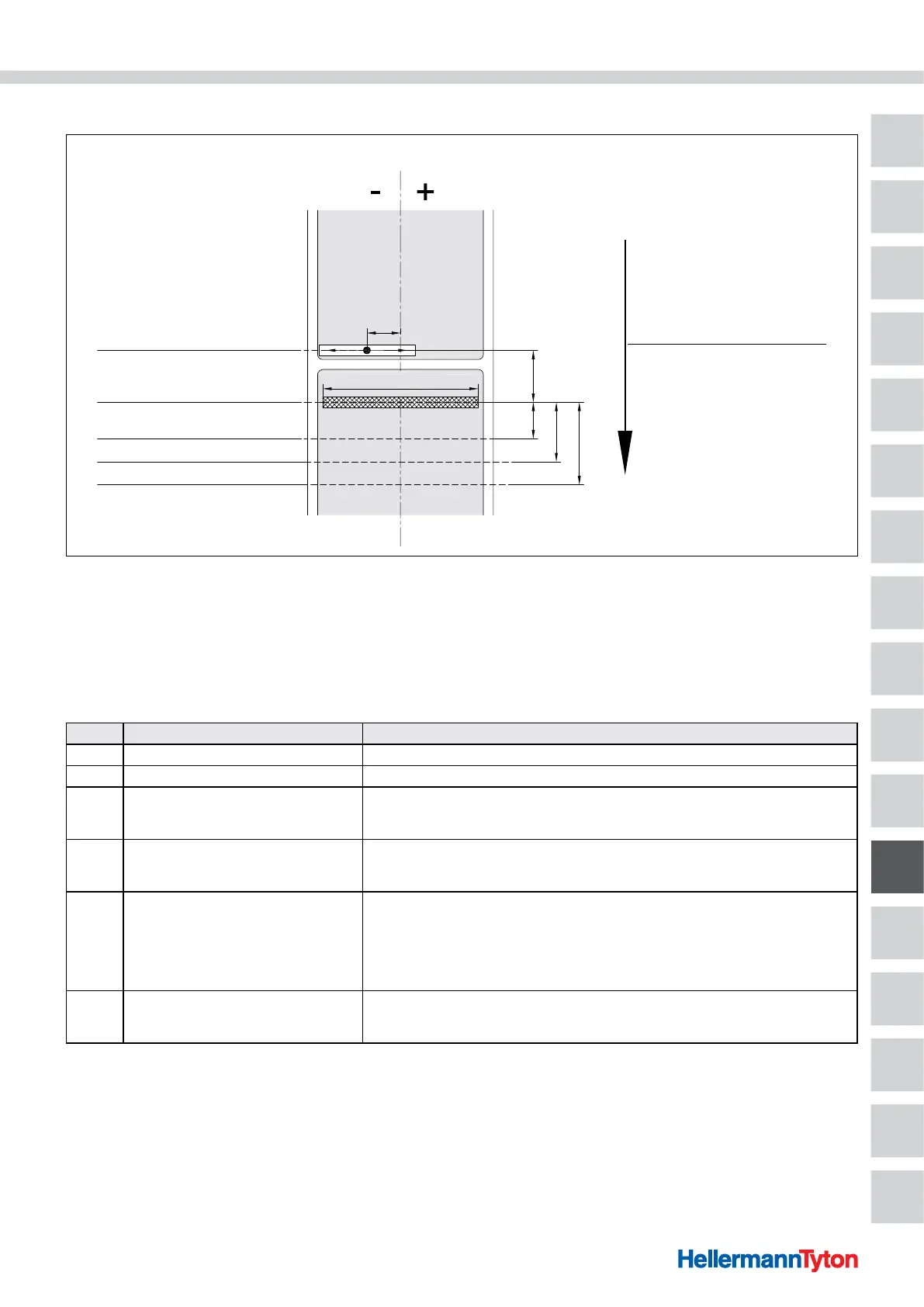

Wymiary urządzenia.
1 Detektor światła przechodzącego idetektor refleksyjny
2 Głowica drukująca
3 Krawędź podająca (występuje tylko wwersji zpodawaniem)
4 Krawędź do odrywania
5 Krawędź tnąca
6 Kierunek biegu
Wymiar Nazwa Wymiary wmm
IP Odstęp linia głowicy-krawędź podająca 3,5
IT Odstęp linia głowicy-krawędź do odrywania 13,5
IC
Odstęp linia głowicy-krawędź tnąca noża
znożem tnącym
zperforatorem
20,5
21,2
K
Szerokość druku
300 dpi
600 dpi
105,6
105,6
SXM
Odstęp detektor światła przechodzącego
irefleksyjny-
środek biegu papieru
tzn. dopuszczalny odstęp znaczników
refleksyjnych
iwycięć od środka materiału
-55 - 0
SY
Odstęp detektor światła przechodzącego
irefleksyjny-
linia głowicy
45,0
