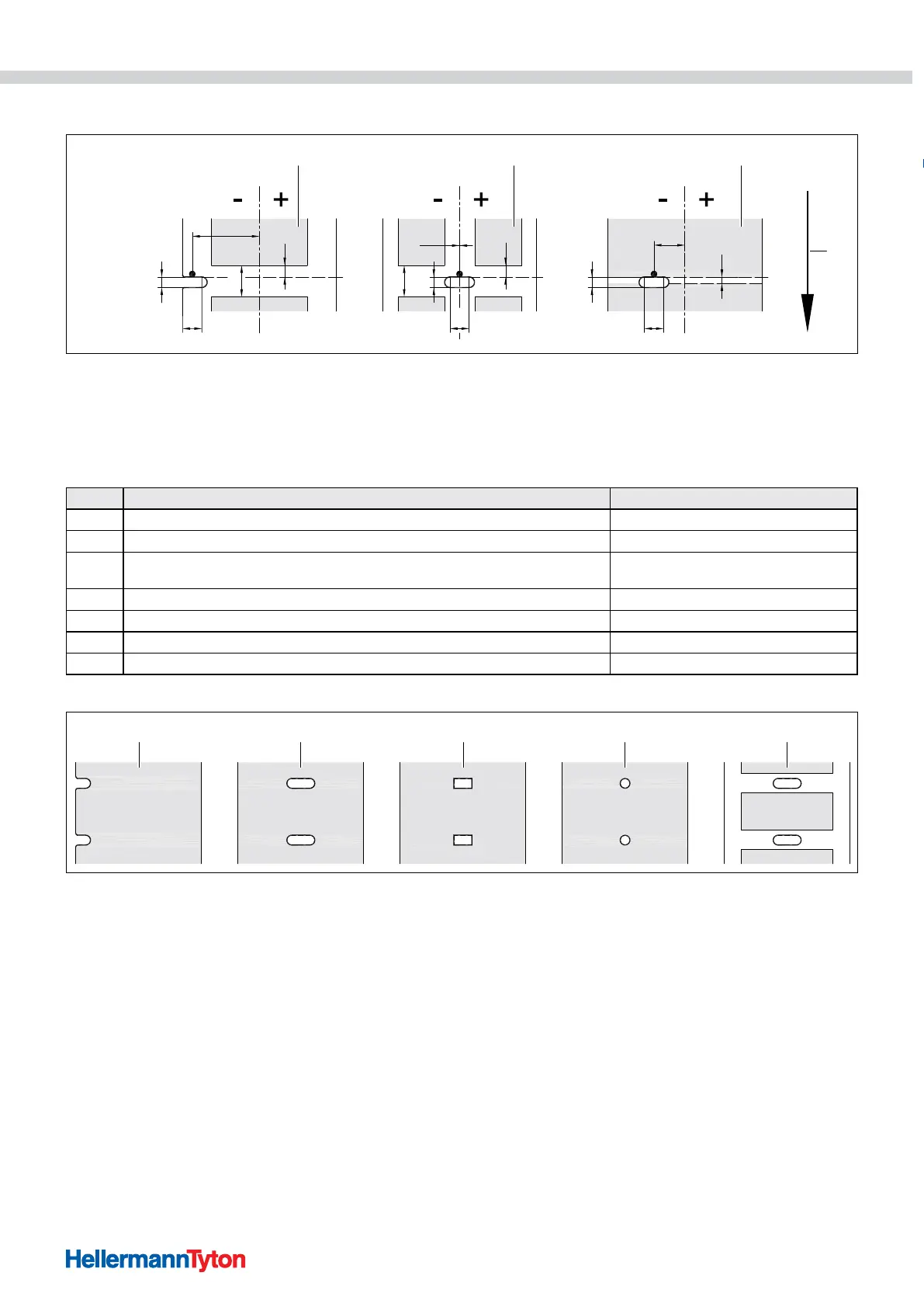

12.4 Wymiary wycięć
NN
N
YYY
PPP
TT4030
XM
XM XM
AZ
ZZ
AA
1 1 2
3
Wymiary wycięć.
1 Materiały zwycięciami
2 Materiał ciągły zwycięciami
3 Kierunek biegu
Dla wycięcia przy krawędzi: minimalna grubość materiału nośnego 0,06 mm
Wymiar Nazwa Wymiary wmm
A Odstęp materiału > 2
AZ Odstęp stref druku > 2
N
Szerokość wycięcia
przy wycięciu przy krawędzi
> 5
> 8
P Wysokość wycięcia 2 - 10
XM Odstęp wycięcie-środek biegu papieru -53 - ±0
Y Początek materiału wykryty przez detektor przy wykrywaniu światła przechodzącego Tylna krawędź wycięcia
Z Odstęp ustalony początek materiału-rzeczywisty początek materiału 0 do A - P
1 2 3 4 5
Przykłady wycięć.
1 Wycięcie przy krawędzi
2 Wycięcie zotworem podłużnym
3 Wycięcie prostokątne
4 Wycięcie okrągłe (niepolecane!)
5 Wycięcie między materiałami (niepolecane!)
