Interroll Anschlusskabel für Trommelmotor DM-Serie
Anschlusskabel montieren
10 Version 2.0 (06/2018) de
Originalbetriebsanleitung
Kabelverschaubung einsetzen bei gerader Verschraubung
2
1

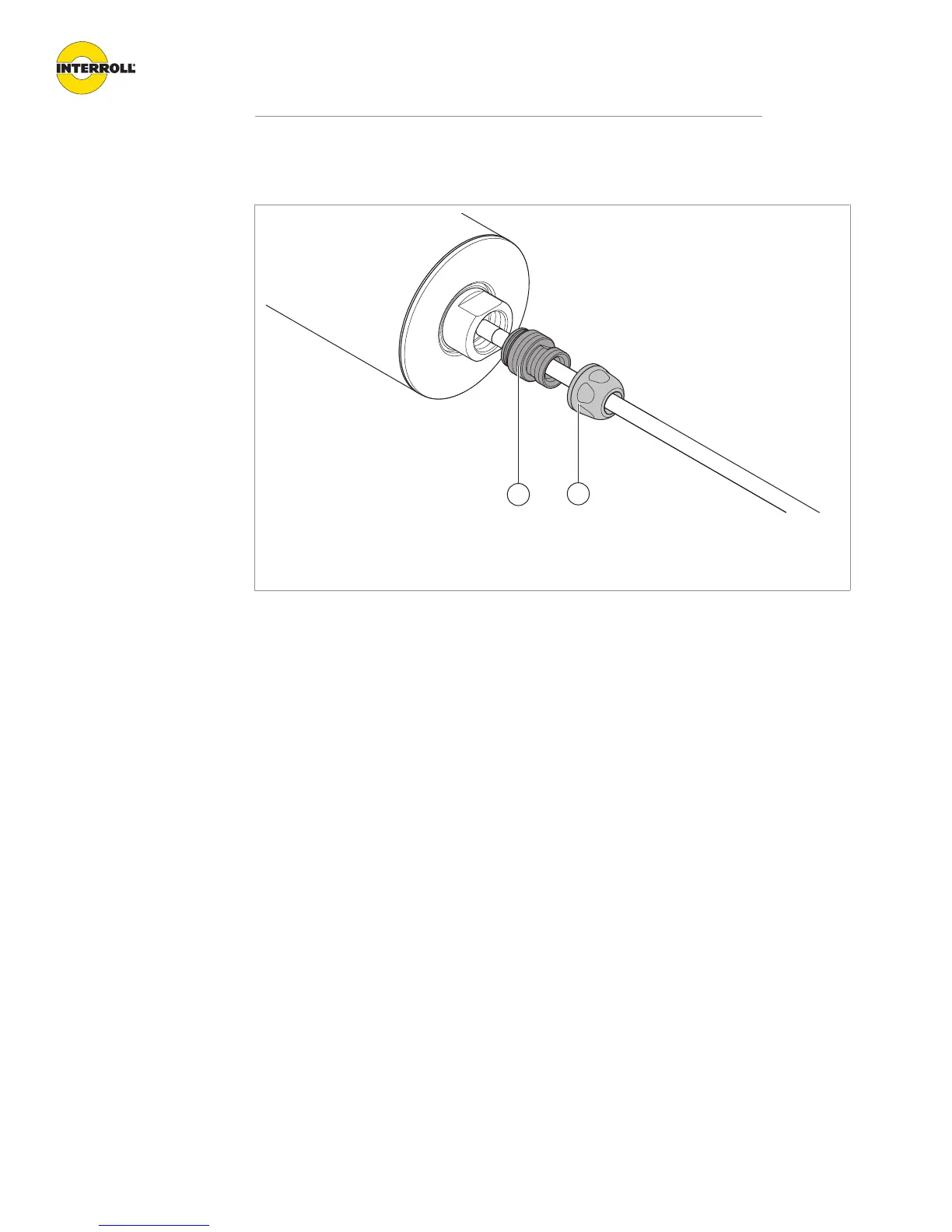

Rohrnippel und Druckschraube
1 Rohrnippel 2 Druckschraube
4 Den Rohrnippel (1) der Verschraubung in das Wellenende eindrehen und mit einem
Maulschlüssel SW14 mm festziehen.
4 Die Druckschraube (2) der Verschraubung mit einem Maulschlüssel SW20 mm auf das
Gewinde des Rohrnippels fest ziehen.
4 Das Anschlusskabel ordnungsgemäß verlegen und im Schaltschrank auflegen.
4 Für die weitere Installation des Trommelmotors die Hinweise der Betriebsanleitung Interroll
Trommelmotor DM-Serie beachten.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
