Interroll Cabo de conexão para o motor de cilindro axial da
série DM
Montar o cabo de conexão
Versão 2.0 (06/2018) pt
Tradução do manual de instruções original
59

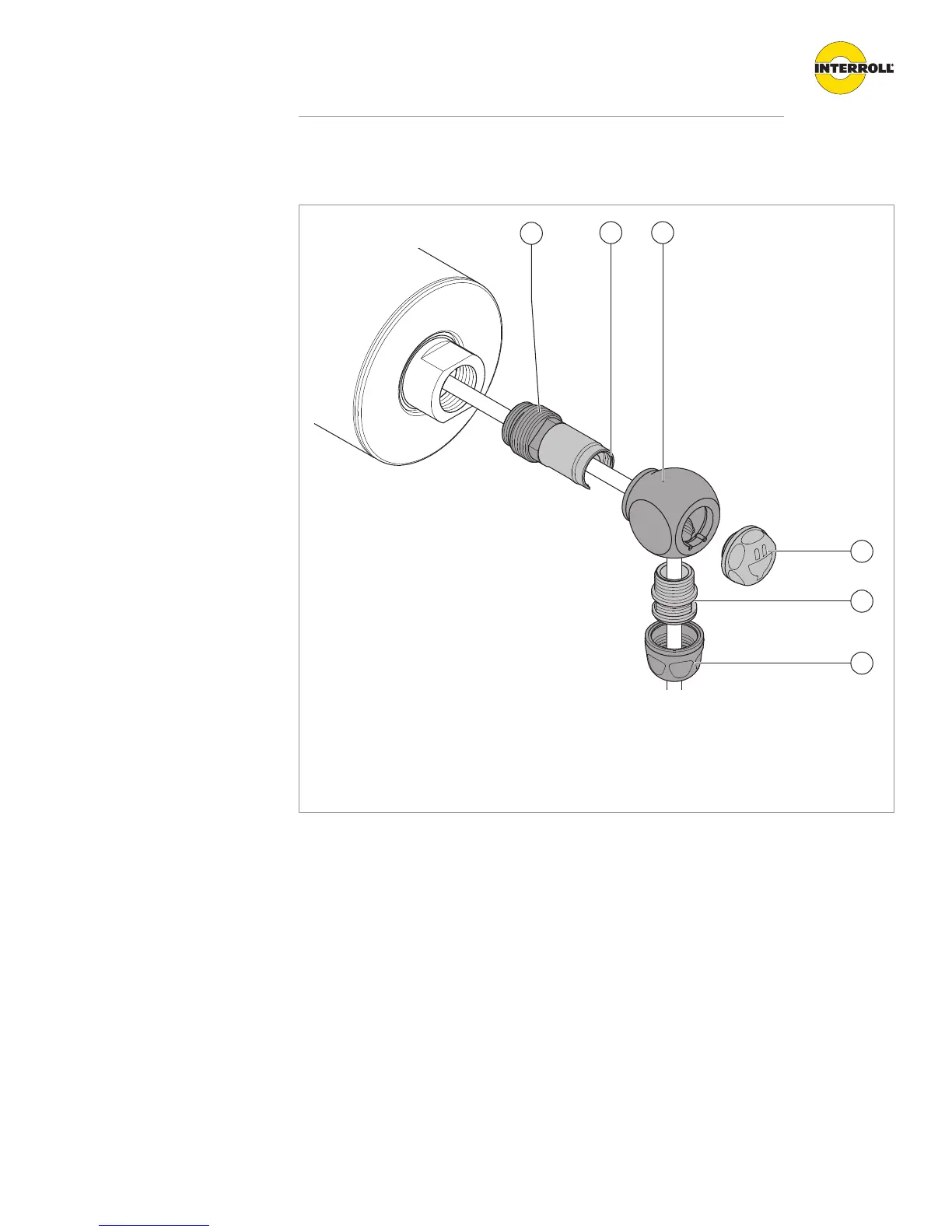

Inserir o conector do cabo com conector acotovelado
4
6
5
32
1
1 Niple de montagem 4 Bujão roscado
2 Bucha de montagem 5 Niple do tubo
3 Bocal intermediário 6 Parafuso de pressão
4 Parafusar o niple de montagem (1) na extremidade do eixo e apertar com uma chave
inglesa com abertura de 14mm. Para tal deve ser assegurado que a bucha de
montagem (2) e o cabo não girem.
4 Inserir a bucha de montagem (2) no bocal intermediário (3), alinhar e apertar com o bujão
roscado (4).
4 Parafusar o niple do tubo (5) da união roscada no bocal intermediário e apertar com uma
chave inglesa com abertura de 14mm.
4 Parafusar o parafuso de pressão (6) da união roscada na rosca do niple do tubo usando
uma chave inglesa com abertura de 20mm.
4 Instalar o cabo de conexão corretamente e colocá-lo no armário de distribuição.
4 Para a subsequente instalação do motor de cilindro axial é necessário observar o manual de
instruções do motor de cilindro axial Interroll da série DM.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
