Interroll Kabel przyłączowy do elektrobębna szereg DM
Demontaż kabla przyłączowego
146 Wersja 2.0 (06/2018) pl
Tłumaczenie oryginalnej instrukcji obsługi

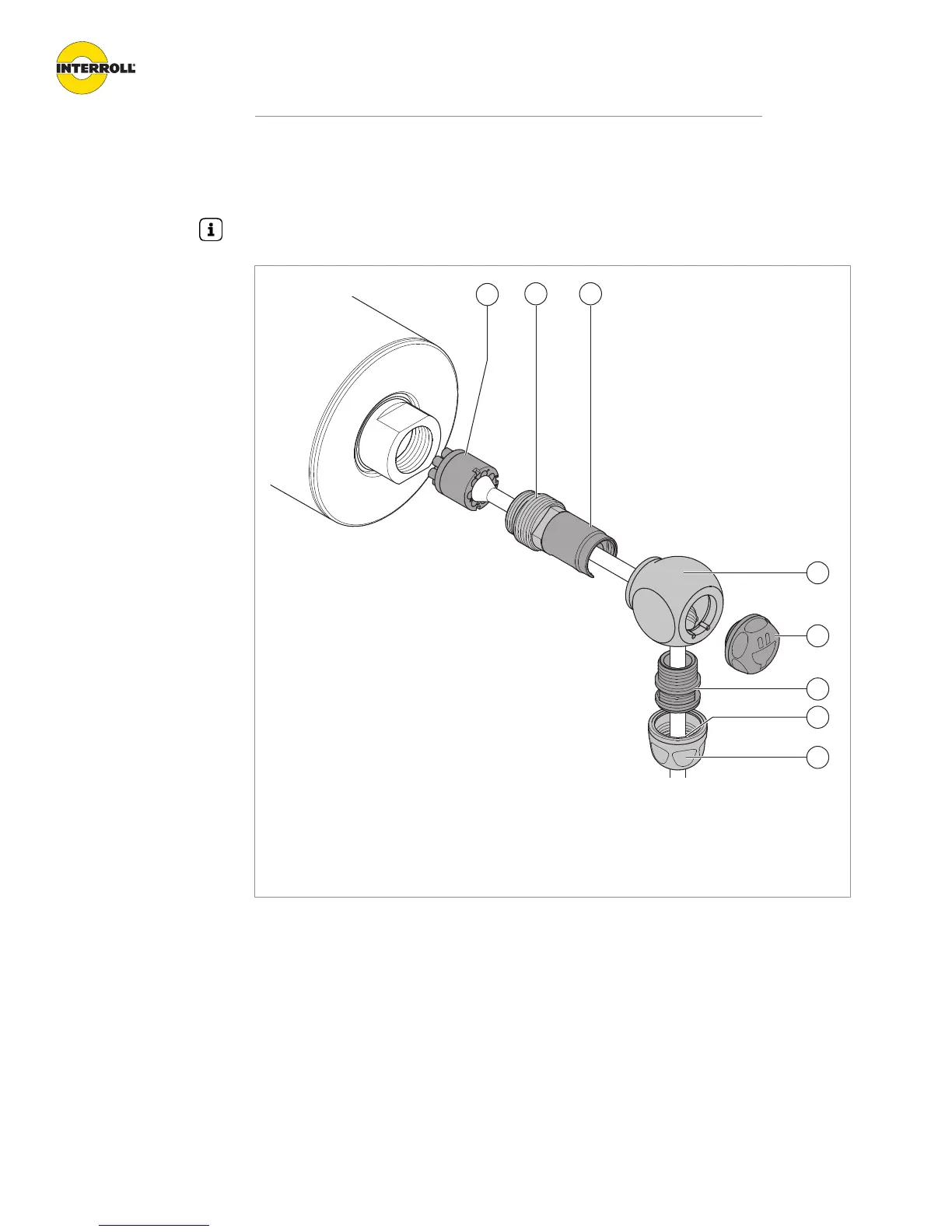

Demontaż w przypadku dławnicy kątowej
W celu rozróżnienia wariantu silnika z wtyczką od wariantu silnika bez wtyczki śruba
zamykająca oznakowana jest symbolem wtyczki.
4
6
7
8
5
32
1
1 Wtyczka 5 Śruba zamykająca
2 Złączka montażowa 6 Złączka rurowa
3 Tuleja montażowa 7 Wkład uszczelniający
4 Króciec pośredni 8 Śruba dociskowa
4 Całkowicie odkręcić śrubę dociskową (8) kluczem płaskim orozwartości 20 mm.
4 Upewnić się, że niebieski wkład uszczelniający (7) został zdjęty ze złączki rurowej (6).
4 Całkowicie wykręcić złączkę rurową (6) kluczem płaskim o rozwartości 14 mm z króćca
pośredniego.
4 Odkręcić śrubę zamykającą (5) i zsunąć króciec pośredni (4) z tulei montażowej (3).
4 Całkowicie wykręcić złączkę montażową (2) kluczem płaskim o rozwartości 14 mm z końca
wału. Zadbać przy tym oto, aby tuleja montażowa (3) i kabel nie obracały się.
4 Wtyczkę (1) wraz z kablem wyjąć z gniazda wtykowego zamontowanego na stałe w wale.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
