Interroll 드럼 모터 Dm-시리즈용 연결 케이블
연결 케이블 설치
제품 버전 2.0 (06/2018) ko
원본 사용 설명서 번역
215

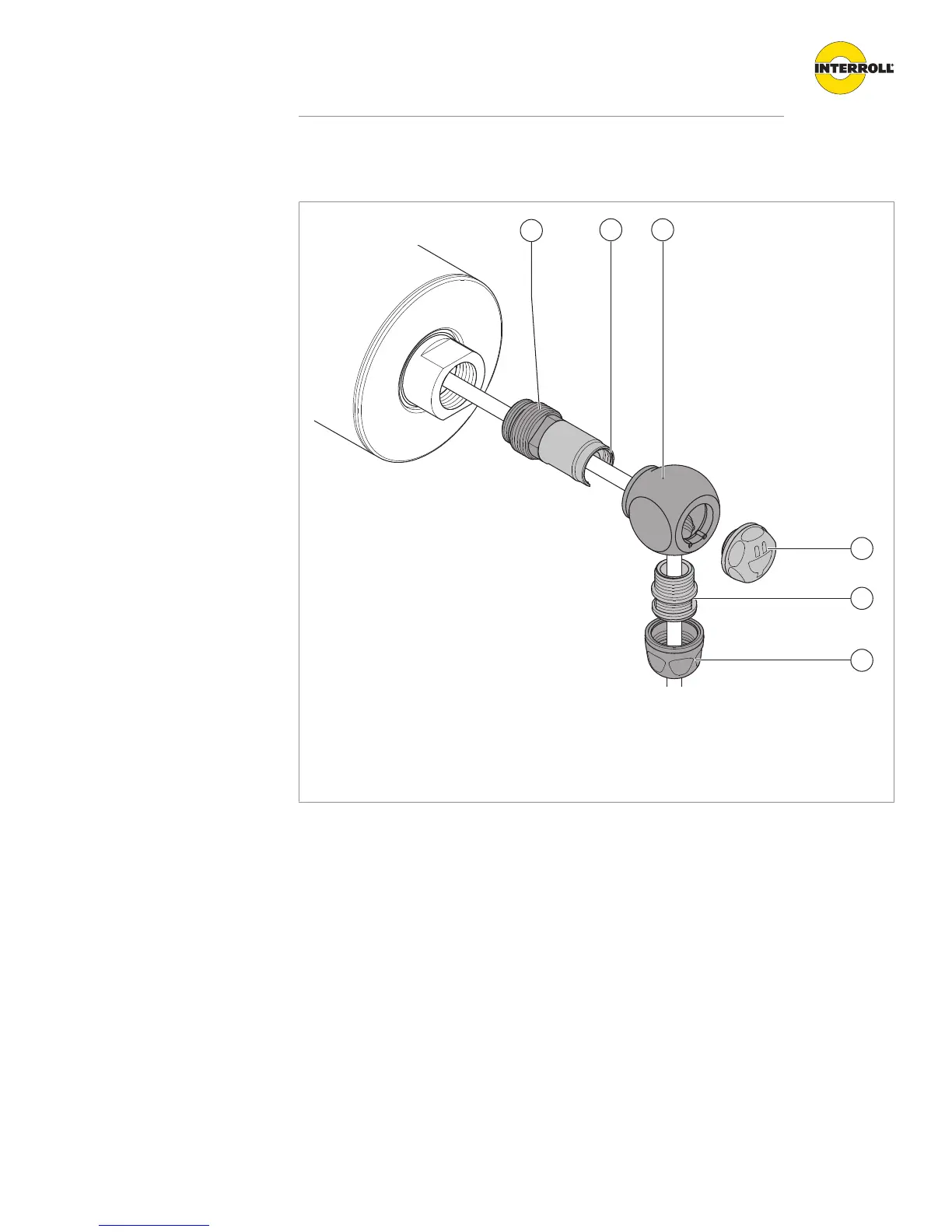

엘보우 커넥터에 케이블 글랜드 사용
4
6
5
32
1
1 조립 니플 4 잠금 나사
2 조립 슬리브 5 파이프 니플
3 중간 받침대 6 압력 조절 나사
4 조립 니플(1)을 돌려 샤프트 엔드에 삽입하고 14mm 규격의 렌치로 조이십시오.
이때 조립 슬리브(2)와 케이블이 함께 돌아가지 않도록 확인하십시오.
4 조립 슬리브(2)를 중간 받침대(3)에 밀어 넣고 정렬한 후 잠금 나사(4)로 단단하게
조이십시오.
4 접합부의 파이프 니플(5)을 돌려 중간 받침대에 삽입하고 14mm 규격의 렌치로 조
이십시오.
4 20mm 규격의 렌치로 접합부 압력 조절 나사(6)를 파이프 니플의 나사산에 맞춰
조이십시오.
4 연결 케이블을 올바르게 배선하고 제어 캐비닛에 배치합니다.
4 드럼 모터 설치에 관한 자세한 내용은 Interroll 드럼 모터 DM 시리즈의 사용 설명
서 지침을 참조 및 준수하십시오.
