Interroll DM Serisi Tamburlu Motor için bağlantı kablosu
Bağlantı kablosunun monte edilmesi
178 Sürüm 2.0 (06/2018) tr
Orijinal kullanım kılavuzunun çevirisi
Düz bağlantıda kablo rakorunun takılması
2
1

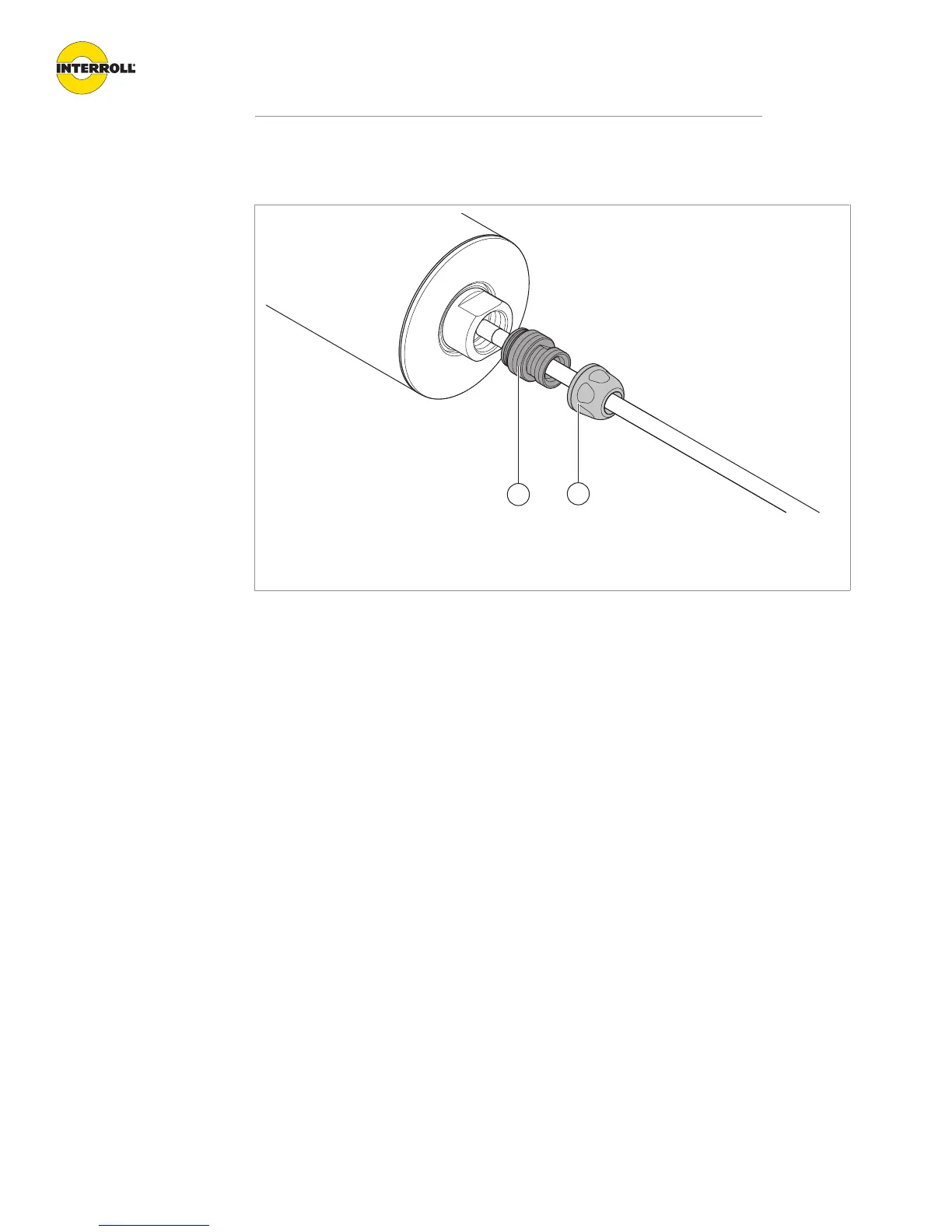

Boru nipeli ve gerdirme cıvatası
1 Boru nipeli 2 Gerdirme cıvatası
4 Vida bağlantısının boru nipelini (1) mil ucuna vidalayınız ve anahtar ağzı 14 mm olan bir vida
anahtarıyla sıkıştırınız.
4 Vida bağlantısının gerdirme cıvatasını (2) anahtar ağzı 20 mm olan bir vida anahtarıyla boru
nipelinin dişlisi üzerinde sıkıştırınız.
4 Bağlantı kablosunu usulüne uygun döşeyiniz ve şalter dolabına bağlayınız.
4 Tamburlu Motorun diğer kurulum işleri için Interroll DM Serisi Tamburlu Motor işletme
kılavuzundaki uyarılara dikkat ediniz.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
