Interroll DM series User Manual

Interroll ドラムモーターDMシリーズ用接続ケーブル
接続ケーブルの取り外し
206 バージョン 2.0 (06/2018) ja
製造元取り扱い説明書の翻訳

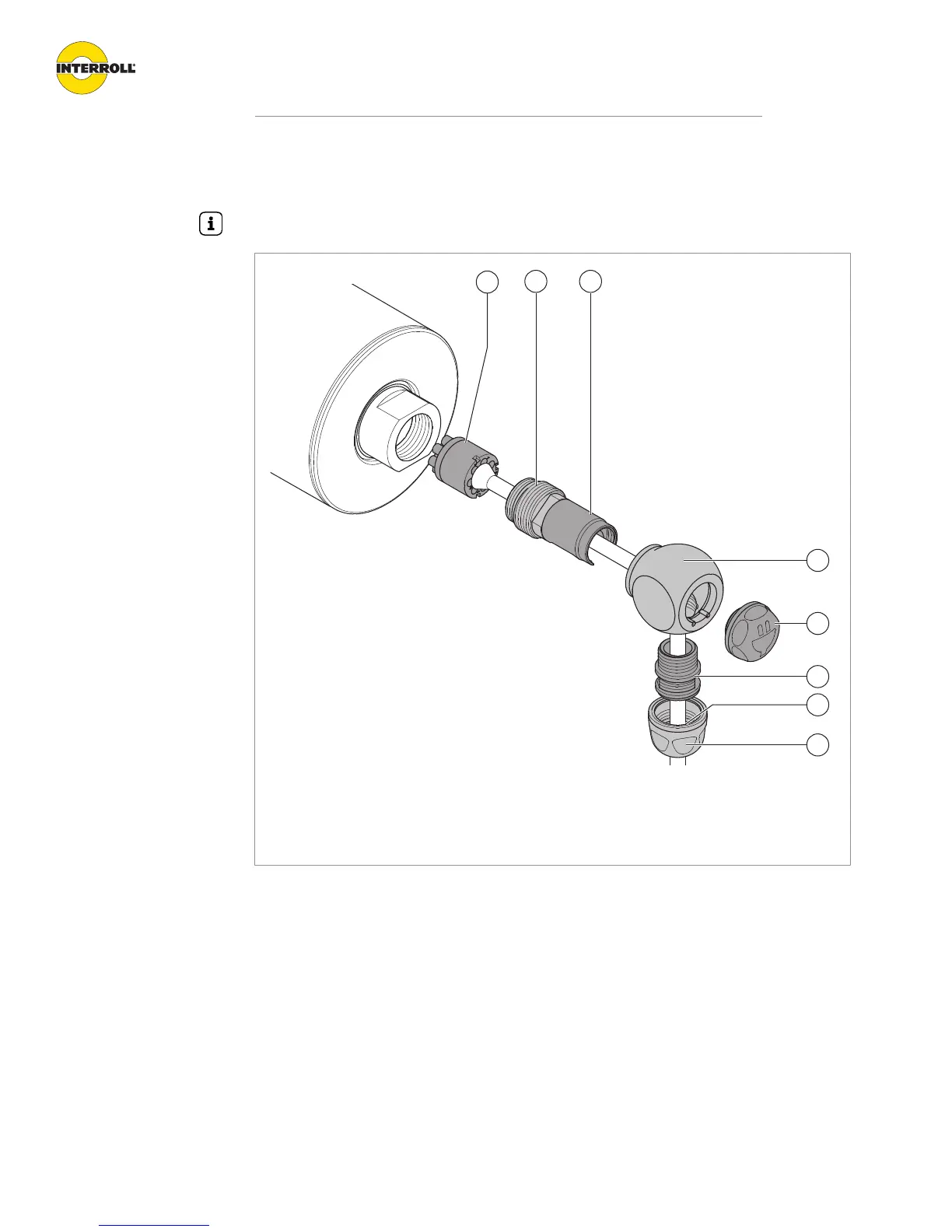

斜めネジ接続の場合の解体
プラグ付とプラグ無しのモーター変形を区別するために、ネジはプラグのシンボルの
印が付けられています。
4
6
7
8
5
32
1
1 プラグ 5 ネジ
2 取り付けナット 6 パイプニップル
3 取り付けスリーブ 7 シールインサート
4 中型ソケット 8 スラストボルト
4 スラストボルト(8)を20 mmのスパナで完全に緩めます。
4 青いシールインサート(7)がパイプニップル(6)から引き抜かれていることを確認
します。
4 SW 14 mm 両口スパナを使ってシャフト末端からパイプニップル(6) のネジを完全
に外します。
4 ネジ(5) を緩め、中型ソケット(4) を取り付けスリーブ(3)から押し出します。
4 SW 14 mm 両口スパナを使ってシャフト末端から取り付けニップル(2) を完全に取
り除きます。取り付けスリーブ（3）とケーブルが回転しないようにしてくださ
い。
4 コネクター(1)とケーブルを、シャフトに固定されているコンセントから抜き取り
ます。

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
