Interroll Připojovací kabel pro bubnový motor série DM
Montáž připojovacího kabelu
154 Verze 2.0 (06/2018) cs
Překlad originálního návodu k obsluze

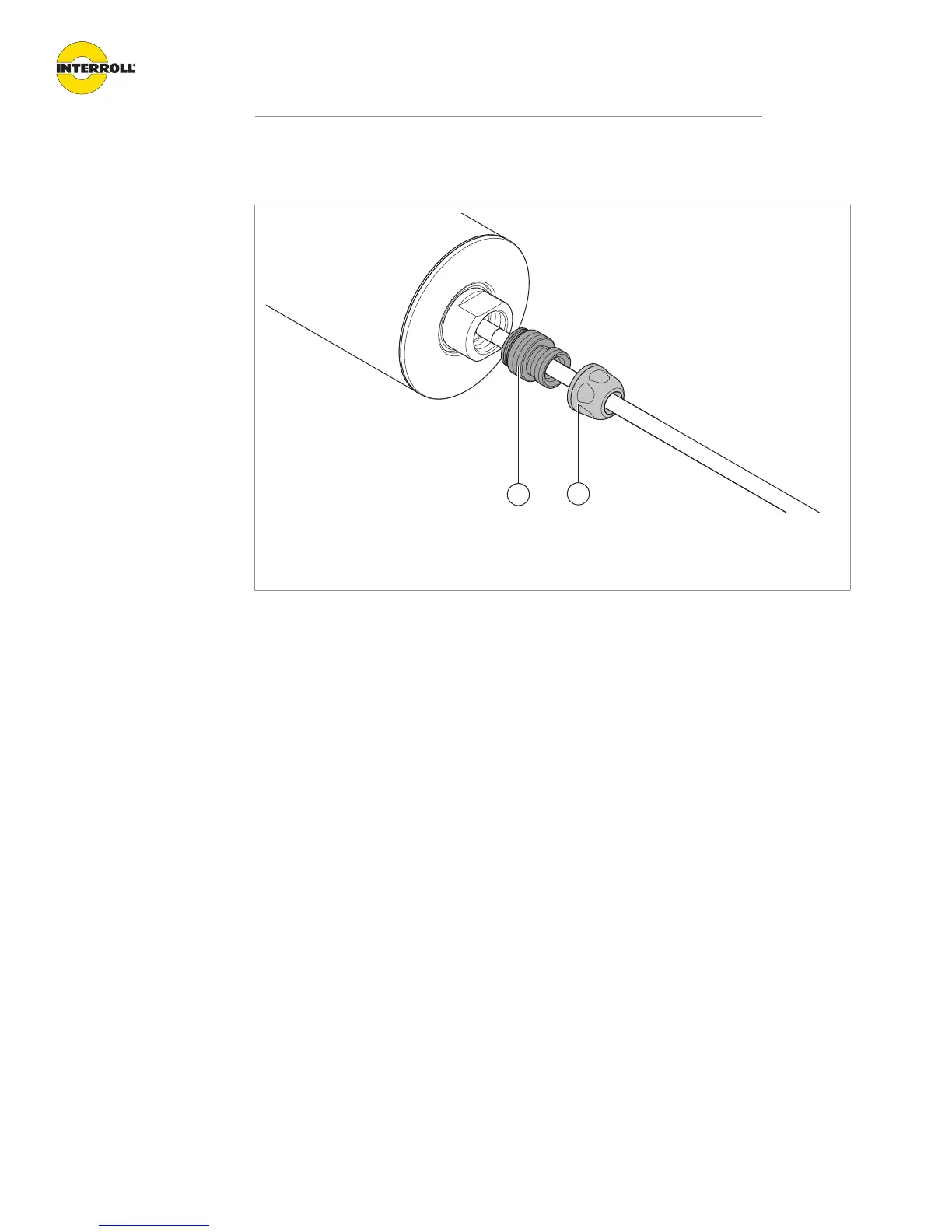

Nasazení kabelového šroubení u rovného šroubového spoje
2
1
Vsuvka a přítlačný šroub
1 Vsuvka 2 Přítlačný šroub
4 Vsuvku (1) šroubení zašroubujte do konce hřídele a utáhněte otevřeným klíčem o velikosti
14 mm.
4 Přítlačný šroub (2) šroubení pevně utáhněte otevřeným klíčem o velikosti 20 mm na závitu
vsuvky.
4 Připojovací kabel řádně položte a uložte ve skříňovém rozvaděči.
4 Při další instalaci bubnového motoru dodržujte pokyny provozního návodu pro bubnový
motor Interroll série DM.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
