Interroll Cavo di collegamento mototamburi serie DM
Montaggio del cavo di collegamento
Versione 2.0 (06/2018) it
Traduzione del manuale d'uso originale
71

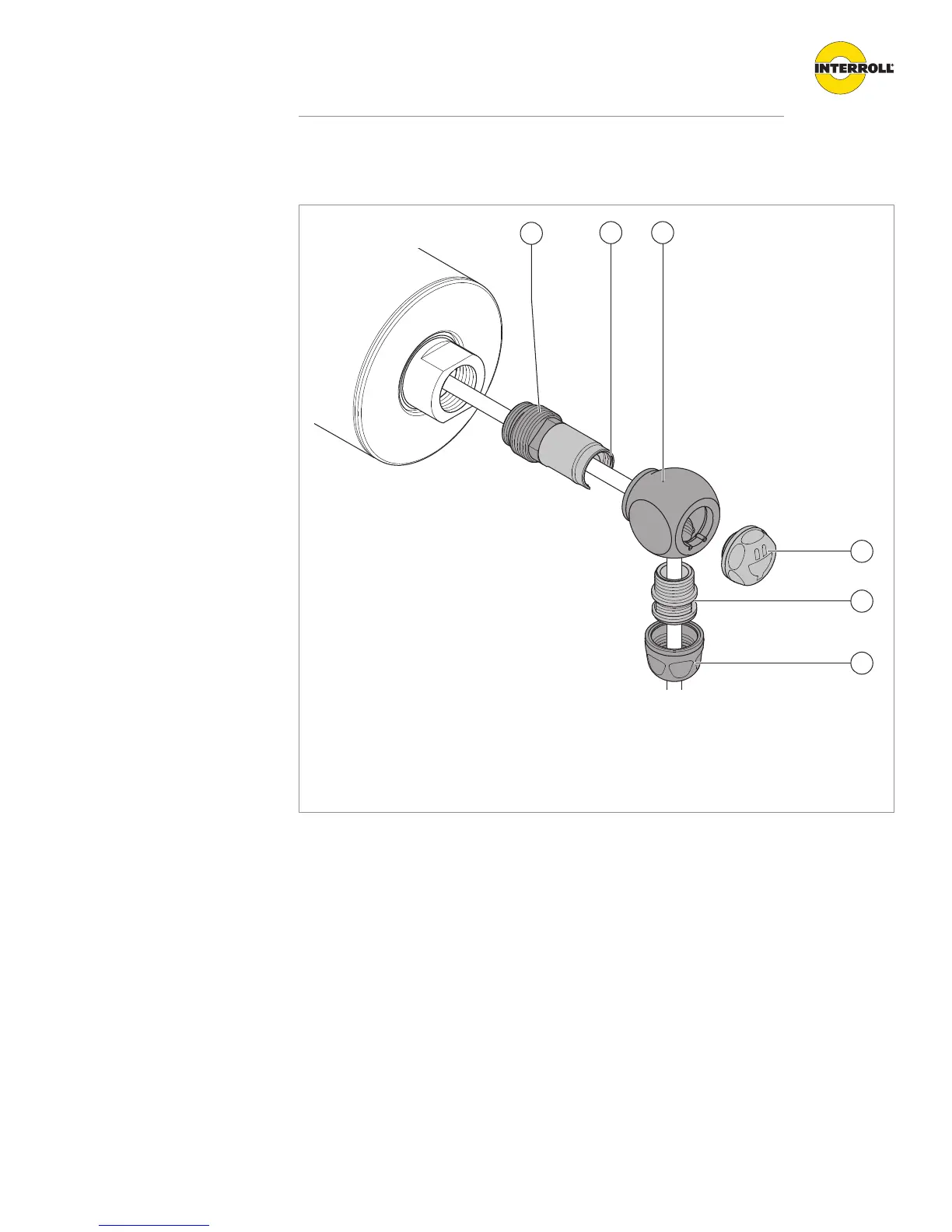

Inserimento del pressacavo con collegamento filettato angolare
4
6
5
32
1
1 Raccordo di montaggio 4 Coperchio filettato
2 Boccola di montaggio 5 Raccordo filettato
3 Manicotto intermedio 6 Vite di pressione
4 Avvitare il raccordo di montaggio (1) nell’estremità dell’albero e serrarlo con una chiave
fissa da 14mm. Controllare che la boccola di montaggio (2) e il cavo non ruotino con il
raccordo.
4 Inserire la boccola di montaggio (2) nel manicotto intermedio (3), allinearli e fissarli con il
coperchio filettato (4).
4 Avvitare il raccordo filettato (5) del pressacavo nel manicotto intermedio e serrarlo con una
chiave fissa da 14mm.
4 Serrare la vite di pressione (6) del pressacavo con una chiave fissa da 20mm sulla filettatura
del raccordo filettato.
4 Posare correttamente il cavo di collegamento e collegarlo al quadro elettrico.
4 Per continuare l’installazione del mototamburo osservare le indicazioni contenute nel
manuale d’uso dei mototamburi Interroll della serie DM.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
