Interroll DM series User Manual

Interroll Forbindelseskabel tromlemotor DM-serie
Forbindelseskabel monteres
Version 2.0 (06/2018) da
Oversættelse af original driftsvejledning
95

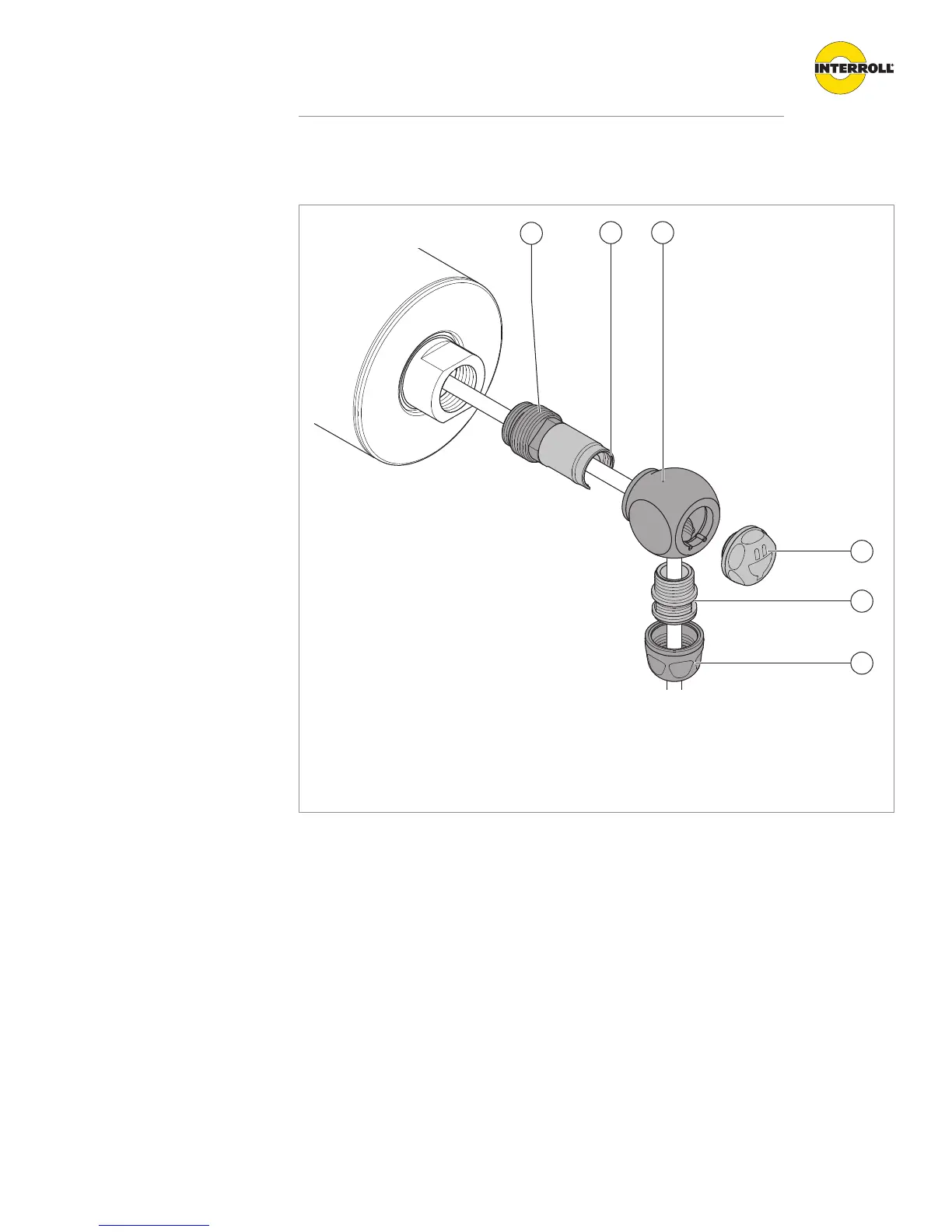

Isæt kabelskrueforbindelse ved vinkelskrueforbindelse
4
6
5
32
1
1 Monteringsnippel 4 Låseskrue
2 Monteringsmuffe 5 Rørnippel
3 Mellemstuds 6 Trykskrue
4 Drej monteringsniplen (1) ind i akselenden, og fastspænd med en gaffelnøgle SW 14mm.
Kontroller, at monteringsmuffen (2) og kablet ikke drejer med.
4 Skub monteringsmuffen (2) ind i mellemstudsen (3), juster, og fastspænd med låseskruen (4).
4 Drej skrueforbindelsens rørnippel (5) ind i mellemstudsen, og fastspænd med en gaffelnøgle
SW 14mm.
4 Fastspænd skrueforbindelsens trykskrue (6) med en gaffelnøgle SW 20mm på rørniplens
gevind.
4 Træk forbindelseskablet korrekt, og tilslut det i kontaktskabet.
4 Læs i forbindelse med den øvrige installation anvisningerne i driftsvejledningen for Interroll
tromlemotor DM-serie.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
