Interroll ตัวเชื่อมดรัมมอเตอร์ซีรีส์ DM
การติดตั้งตัวเชื่อมต่อ
เวอร์ชัน 2.0 (06/2018) th
คู่มือการใช้งานฉบับแปล
225
เตรียมการติดตั้ง
ตัวเชื่อมต่อติดไว้ที่ดรัมมอเตอร์ ยึดสลักเกลียวทั้งหมดและเครื่องมือติดตั้งไว้ที่ตัวเชื่อมต่อ เครื่องมือที่
ต้องการ:
• กุญแจเลื่อนที่มีความกว้างกุญแจ 14 มม.
• กุญแจเลื่อนที่มีความกว้างกุญแจ 20 มม.
4 ถอดปลั๊กบอดของดรัมมอเตอร์ออก
4 เปิดบรรจุภัณฑ์และม้วนตัวเชื่อมต่อ
เสียบปลั๊กเข้าในเพลา
3
2
2
1

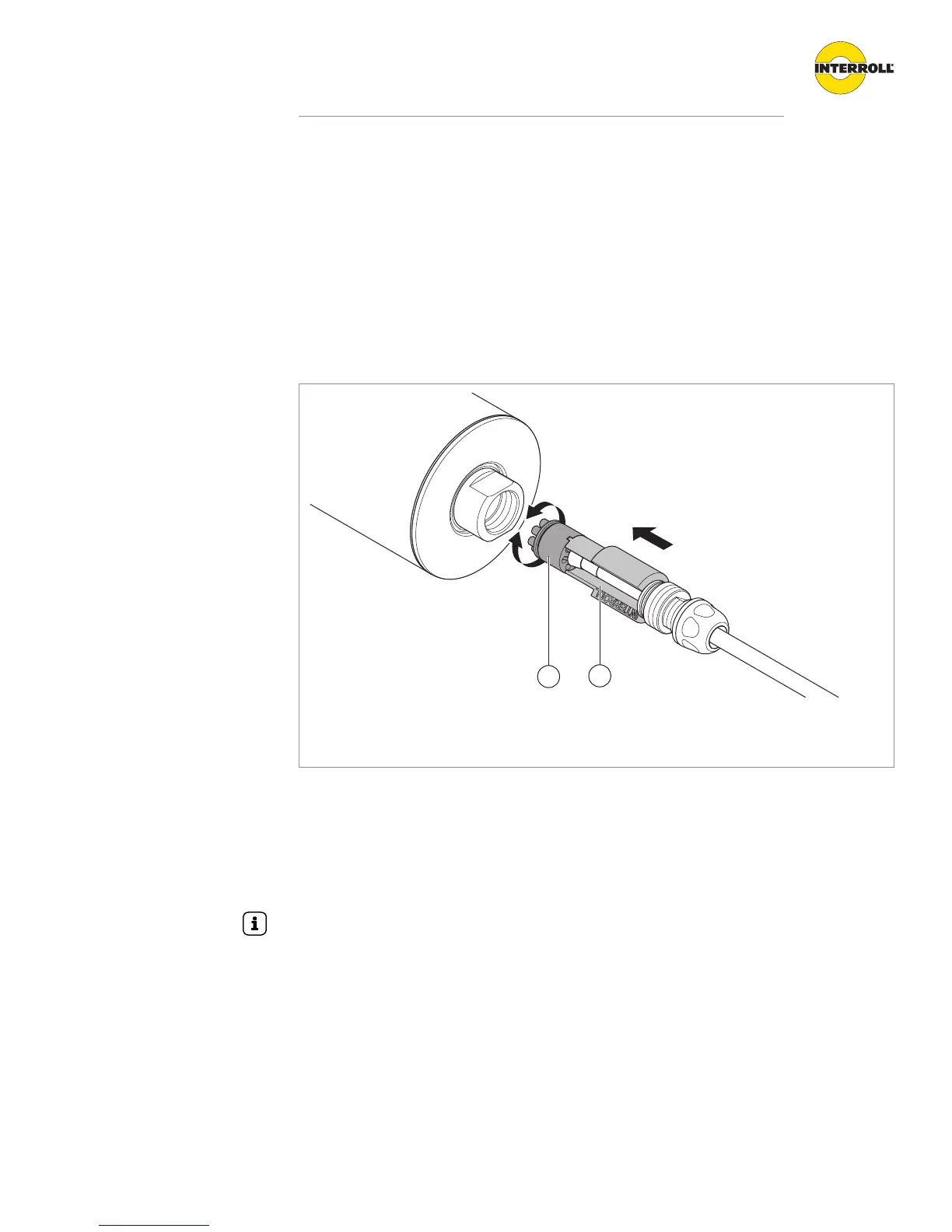

ตัวเชื่อมต่อพร้อมตัวเชื่อมสายและเครื่องมือติดตั้ง
1 ปลั๊ก 2 เครื่องมือติดตั้ง
4 เสียบปลั๊ก (1) ไปยังร่องกุญแจของเครื่องมือติดตั้ง (2)
4 เสียบปลั๊กพร้อมเครื่องมือติดตั้งลงในเพลาที่เปิดอยู่
4 ค่อยๆ หมุนเครื่องมือติดตั้งจนกระทั่งปลั๊กล็อกเข้าในตำแหน่งที่ถูกต้อง
ð หากเครื่องมืออยู่ในเพลา แสดงว่าถึงตำแหน่งที่ถูกต้องของปลั๊กแล้ว
4 ดึงเครื่องมือติดตั้งออกและเลื่อนข้อต่อไปทางตัวเชื่อมต่อด้านหลัง
เครื่องมือติดตั้งยังคงอยู่บนตัวเชื่อมต่อและไม่ได้สูญหาย

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
