Interroll Câble de raccordement pour tambour moteur série
DM
Monter le câble de raccordement
Version 2.0 (06/2018) fr
Traduction du mode d’emploi original
35

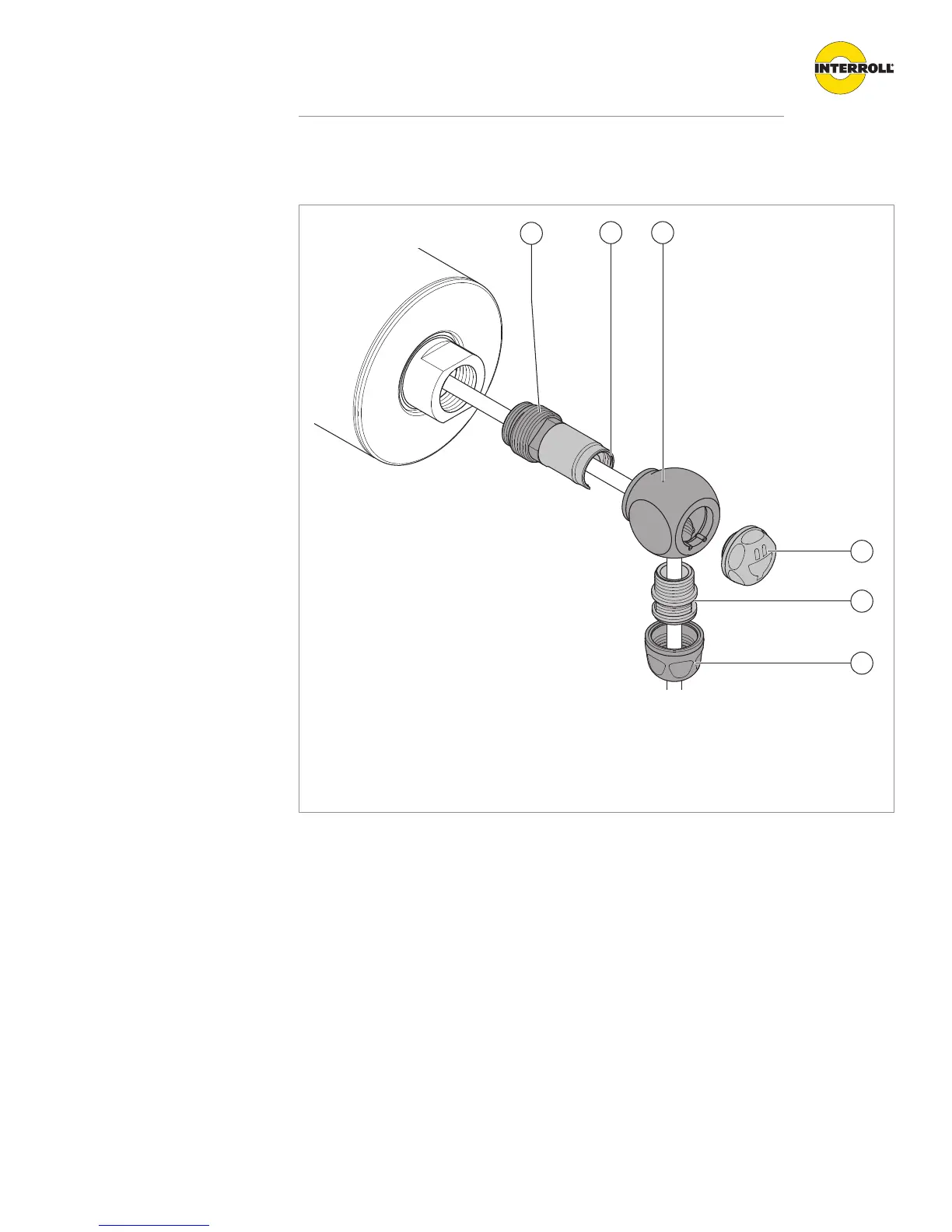

Insertion du presse-étoupe sur un connecteur coudé
4
6
5
32
1
1 Raccord de montage 4 Vis de fermeture
2 Douille de montage 5 Raccord fileté de tube
3 Embout intermédiaire 6 Vis de pression
4 Visser le raccord de montage (1) dans l’extrémité de l’axe et serrer avec une clé à fourche
de 14mm. Ce faisant, s’assurer que la douille de montage (2) et le câble ne pivotent pas.
4 Coulisser la douille de montage (2) dans les embouts intermédiaires (3), l’aligner et la serrer
avec la vis de fermeture (4).
4 Visser le raccord fileté de tube (5) du vissage dans l’embout intermédiaire et serrer avec une
clé à fourche de 14mm.
4 Serrer la vis de pression (6) du vissage à l’aide d’une clé à fourche de 20mm sur le filetage
du raccord fileté.
4 Poser le câble de raccordement correctement et le raccorder à l’armoire de commande.
4 Pour la suite de l’installation du tambour moteur, tenir compte des consignes du mode
d’emploi du tambour moteur série DM d’Interroll.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
