Interroll Cable de conexión para mototambor serie DM
Desmontar el cable de conexión
50 Versión 2.0 (06/2018) es
Traducción de las instrucciones de servicio originales

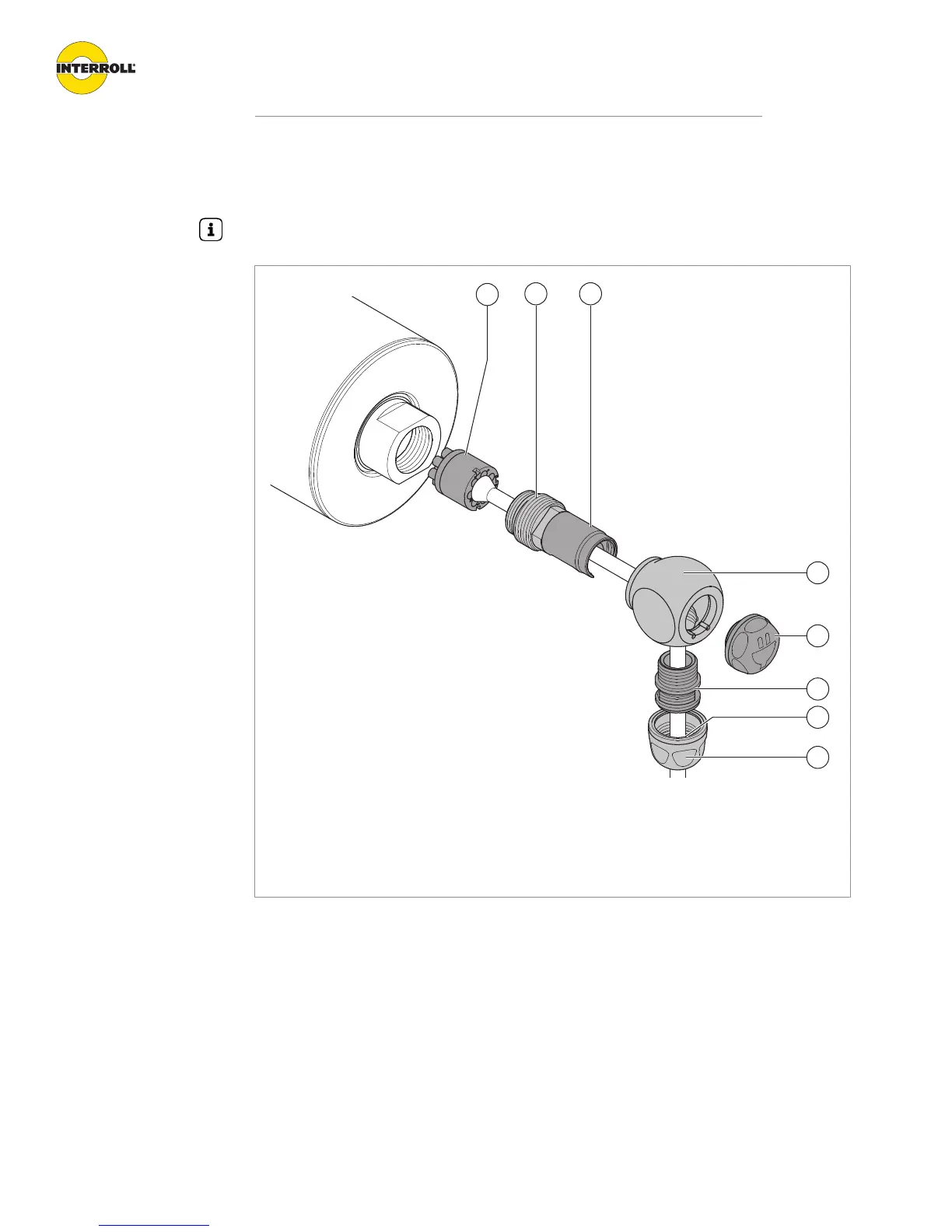

Desmontaje con prensaestopas acodado
El tapón roscado está marcado con un símbolo de conector para poder diferenciar entre la
variante de motor con conector y la variante de motor sin conector.
4
6
7
8
5
32
1
1 Conector 5 Tapón roscado
2 Boquilla de montaje 6 Racor de tubo
3 Casquillo de montaje 7 Inserto obturador
4 Tubuladura intermedia 8 Tornillo de presión
4 Soltar por completo el tornillo de presión (8) con una llave entrecaras 20mm.
4 Asegurarse de que se extraiga el inserto obturador azul (7) del racor de tubo (6).
4 Desenroscar por completo el racor de tubo (6) con una llave fija de entrecaras 14mm de la
tubuladura intermedia.
4 Soltar el tapón roscado (5) y deslizar hacia abajo la tubuladura intermedia (4) del casquillo
de montaje (3).
4 Desenroscar por completo la boquilla de montaje (2) con una llave fija de entrecaras 14mm
del extremo de eje. Asegurarse de que el casquillo de montaje (3) y el cable no giren
simultáneamente.
4 Sacar el conector (1) con el cable de la toma eléctrica fijamente montado en el eje.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
