Interroll Csatlakozó kábel DM sorozatú dobmotorhoz
A csatlakozó kábel szerelése
166 Verzió 2.0 (06/2018) hu
Az eredeti üzemeltetési útmutató fordítása
Kábel csavaros kötésének behelyezése egyenes csavaros kötés esetében
2
1

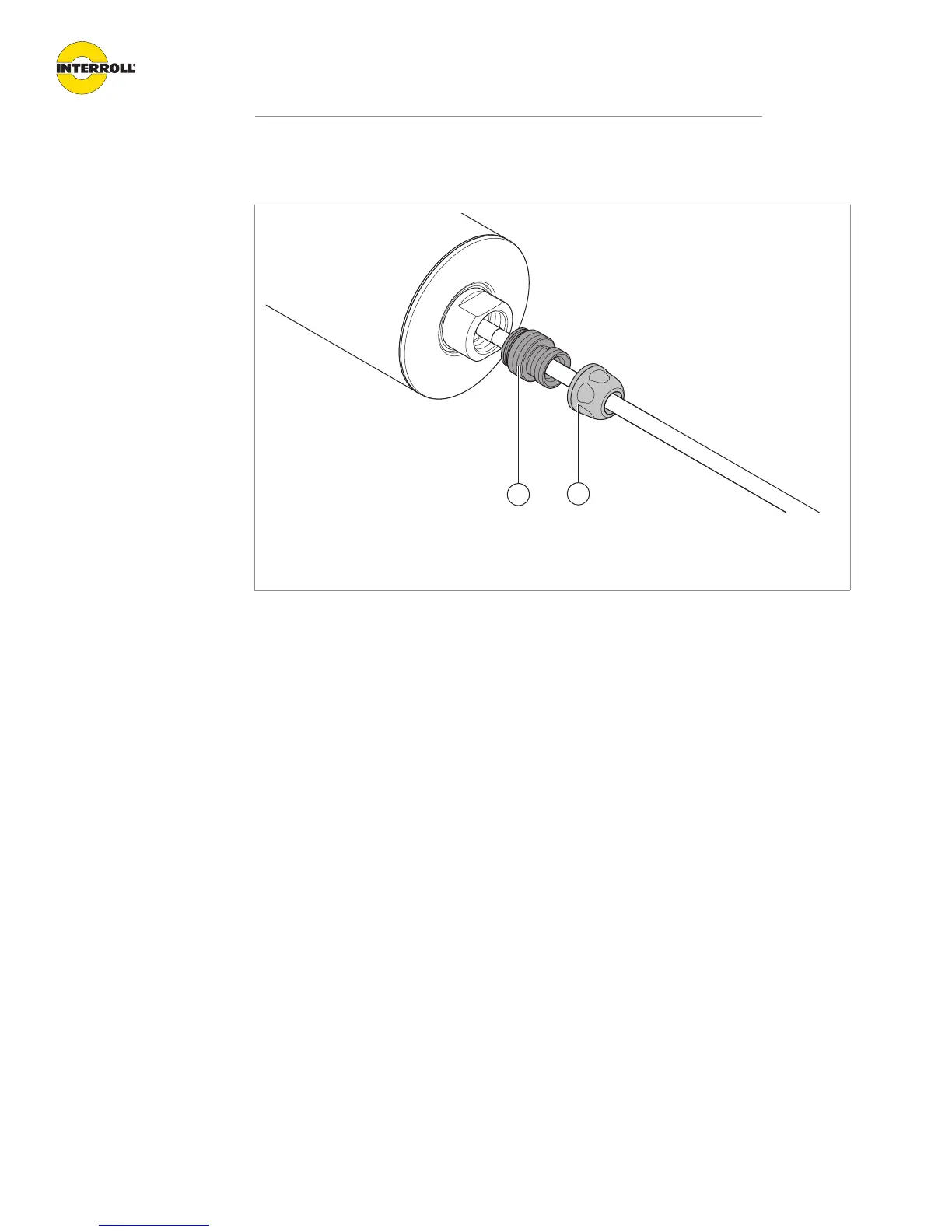

Csőcsatlakozó és nyomócsavar
1 Csőcsatlakozó 2 Nyomócsavar
4 A csavaros kötés csőcsatlakozóját (1) a tengelyvégbe becsavarozni és SW14 mm
villáskulccsal meghúzni.
4 A csavaros kötés nyomócsavarját (2) SW20 mm villáskulccsal meghúzni a csavarok
menetén.
4 A csatlakozó kábelt szabályszerűen lefektetni és a kapcsolószekrényben elhelyezni.
4 A dobmotor további telepítéséhez az Interroll DM sorozatú dobmotor kezelési utasításának
az útmutatásait figyelembe venni.

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
