Interroll ドラムモーターDMシリーズ用接続ケーブル
接続ケーブルの取り付け
202 バージョン 2.0 (06/2018) ja
製造元取り扱い説明書の翻訳
平行ネジ接続の場合、ケーブルネジ接続を使用してください
2
1

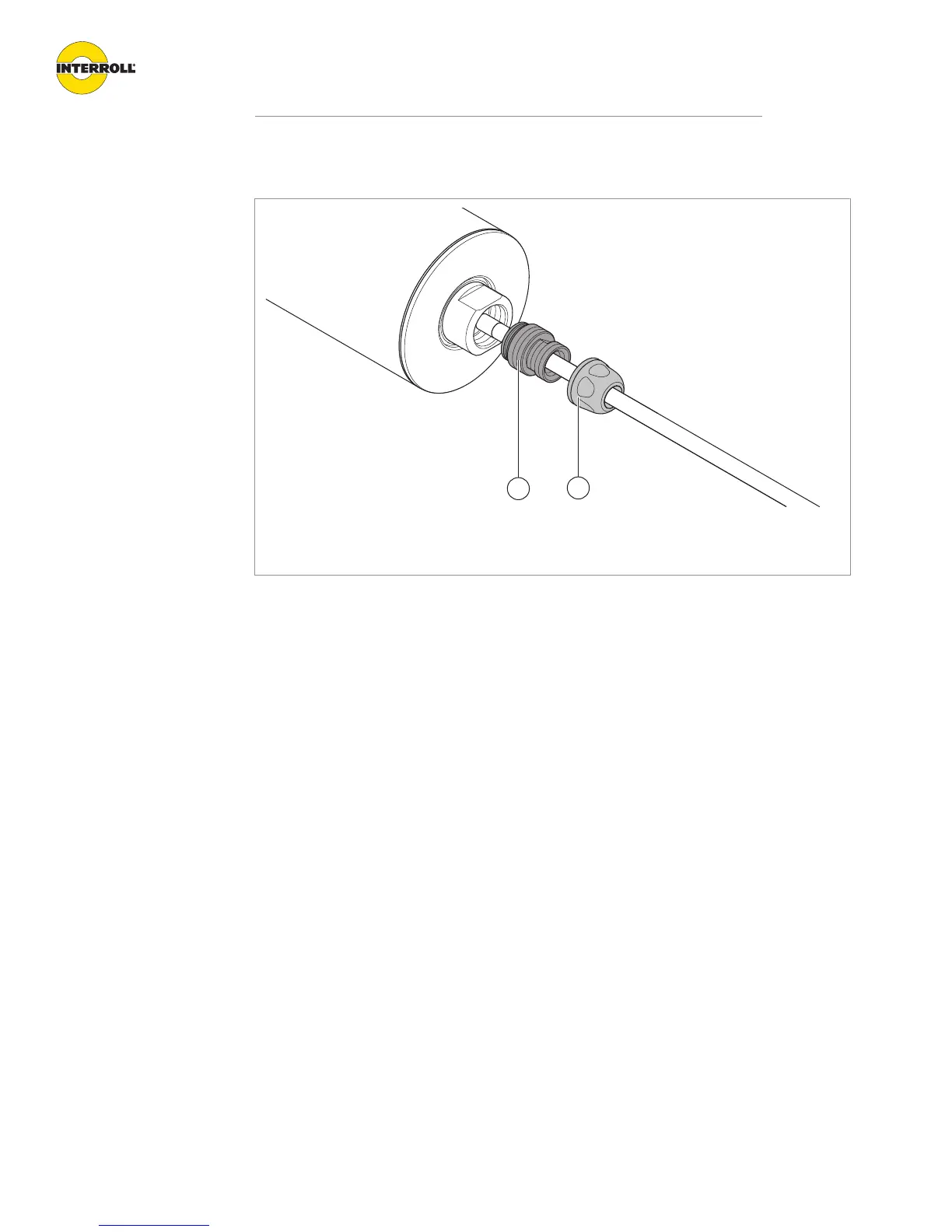

パイプニップルとスラストボルト
1 パイプニップル 2 スラストボルト
4 ネジ締め部のパイプニップル(1)をシャフト端にねじ込み14 mmのスパナで締め付
けます。
4 ネジ締め部のスラストボルト(2)を20 mmのスパナでパイプニップルのスレッドに
しっかりと締め付けます。
4 接続ケーブルを正しく配線し、キャビネット内に配置します。
4 その後のドラムモーターの取り付けは、Interroll ドラムモーターDMシリーズの
取扱説明書に記載された注意事項に従ってください。

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
