Interroll DM series - Preparazione del Montaggio; Inserimento del Connettore Nellestremità Dellalbero

Interroll Cavo di collegamento mototamburi serie DM
Montaggio del cavo di collegamento
Versione 2.0 (06/2018) it
Traduzione del manuale d'uso originale
69
Preparazione del montaggio
Il cavo di collegamento viene fornito insieme al mototamburo. Sul cavo di collegamento sono
applicati il pressacavo completo e un attrezzo di montaggio. Attrezzo necessario:
• Chiave fissa con apertura da 14 mm
• Chiave fissa con apertura da 20 mm
4 Rimuovere il tappo cieco del mototamburo.
4 Aprire la confezione e srotolare il cavo di collegamento.
Inserimento del connettore nell’estremità dell’albero
3
2
2
1

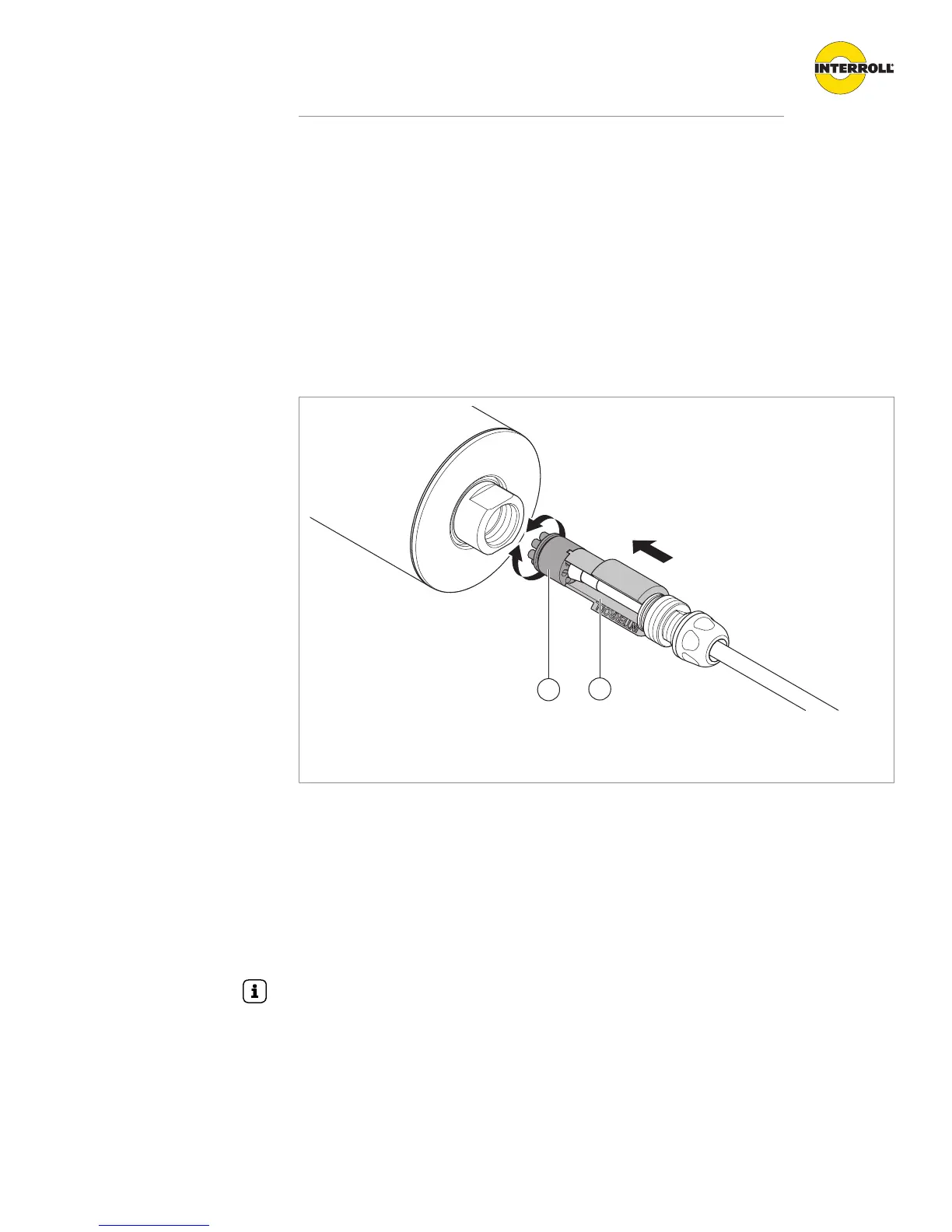

Cavo di collegamento con connettore e attrezzo di montaggio
1 Connettore 2 Attrezzo per il montaggio
4 Inserire il connettore (1) sui nasetti di guida dell’attrezzo di montaggio (2).
4 Introdurre il connettore con l’attrezzo di montaggio nell’estremità aperta dell’albero.
4 Con una leggera pressione ruotare l’attrezzo di montaggio sino a quando il connettore si
blocca nella posizione giusta.
ð Il connettore raggiunge la posizione corretta quando l’attrezzo poggia sull’estremità
dell’albero.
4 Estrarre l’attrezzo di montaggio e portarlo dietro i pressacavi sul cavo di collegamento.
L’attrezzo di montaggio può restare sul cavo di collegamento affinché non vada perso.
