Interroll DM 系列电动滚筒连接电缆
拆卸连接电缆
型号 2.0 (06/2018) zh
原操作手册译文
193
针对直头套管的拆卸
为了区分带插头的电机版本与不带插头的电机版本，
已在六个扳手面中的三个上标记压紧螺栓。
3
2
4
5
6
32
1
4

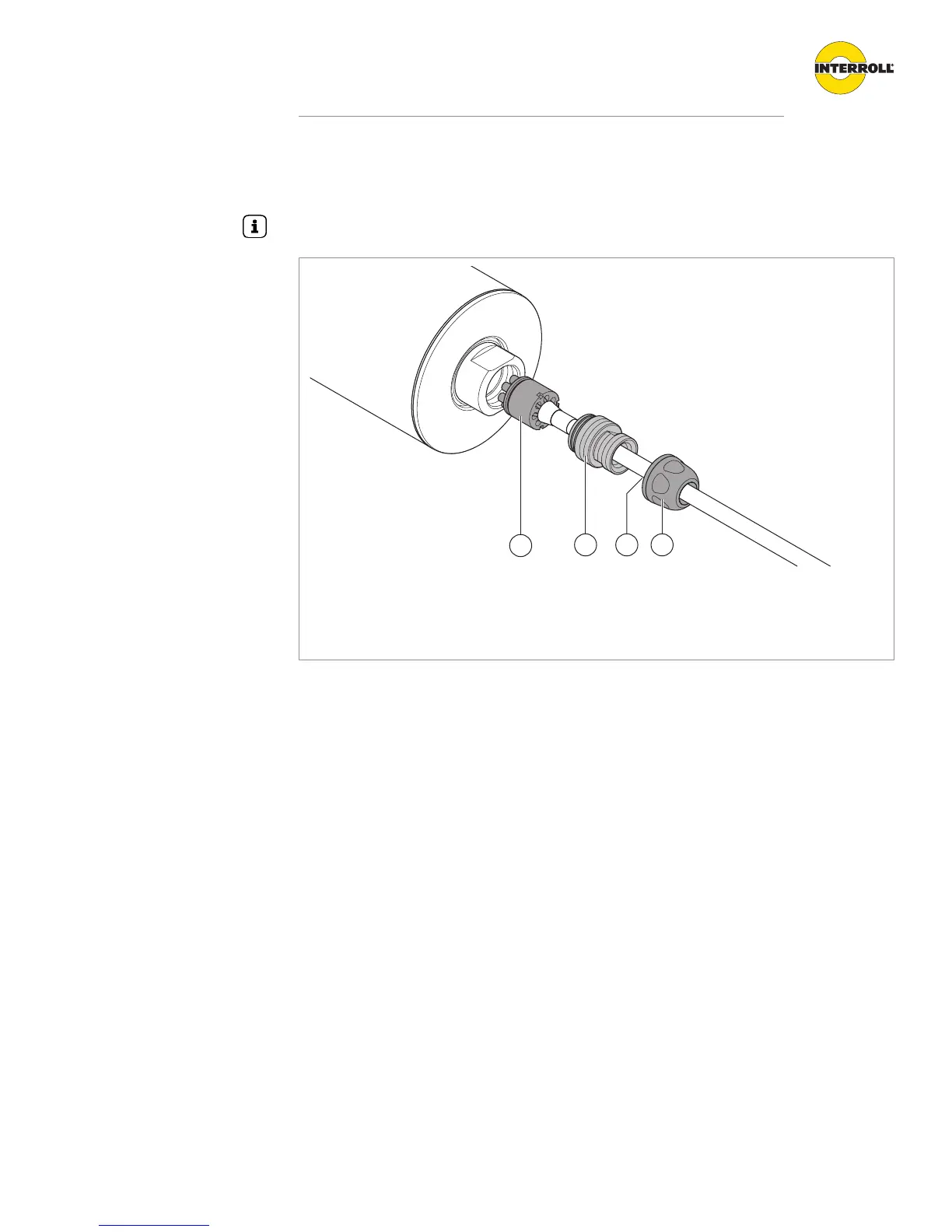

拆卸连接电缆
1 接头 3 密封接头
2 管接头 4 压紧螺栓
4 用开口宽度为 20 mm 的开口扳手完全松开压紧螺栓 (4)。
4 确保从管接头 (2) 中拔出了蓝色的密封接头 (3)。
4 用开口宽度为 14 mm 的开口扳手从轴末端完全旋出管接头 (2)。
4 将插头 (1) 和电缆从固定装配在轴中的插座中旋出。

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
