Interroll DM series User Manual

Interroll ドラムモーターDMシリーズ用接続ケーブル
接続ケーブルの取り付け
バージョン 2.0 (06/2018) ja
製造元取り扱い説明書の翻訳
201
取り付けの準備
接続ケーブルはドラムモーターに付属されています。接続ケーブルには、
すべてのネジ締め部と組み立てツールが差し込まれています。必要なツール：
• 14 mmのスパナ
• 20 mmのスパナ
4 ドラムモーターのブラインドプラグを取り外します。
4 パッケージを開き、接続ケーブルを展開します。
コネクターをシャフト端に挿入する
3
2
2
1

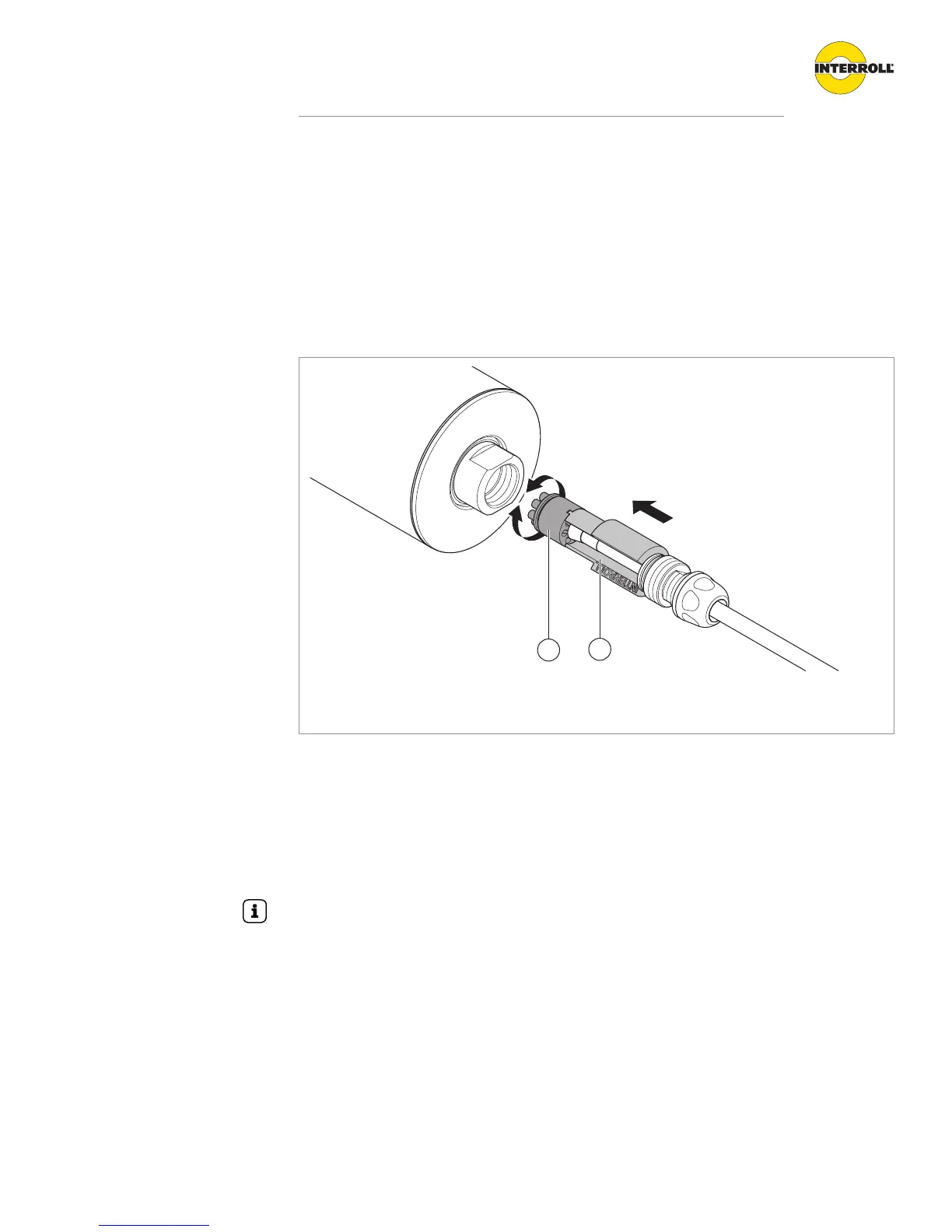

コネクター付き接続ケーブルと組み立て用ツール
1 プラグ 2 組み立て用ツール
4 組み立て用ツール(2)のキーウェイにコネクター(1)を挿し込みます。
4 コネクターを組み立て用ツールとともに、開いたシャフト端に挿入します。
4 コネクターが所定の位置で固定されるまで、軽く力をかけて組み立て用ツールを
回します。
ð ツールがシャフト端に当たれば、コネクターは正しい位置に来ています。
4 組み立て用ツールを引き抜き、ネジ締め部の後ろの接続ケーブルまで移動させま
す。
組み立て用ツールは、接続ケーブルに付けたままにしておき、
なくならないようにします。

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
