Interroll DM series User Manual

Interroll ドラムモーターDMシリーズ用接続ケーブル
接続ケーブルの取り付け
バージョン 2.0 (06/2018) ja
製造元取り扱い説明書の翻訳
203

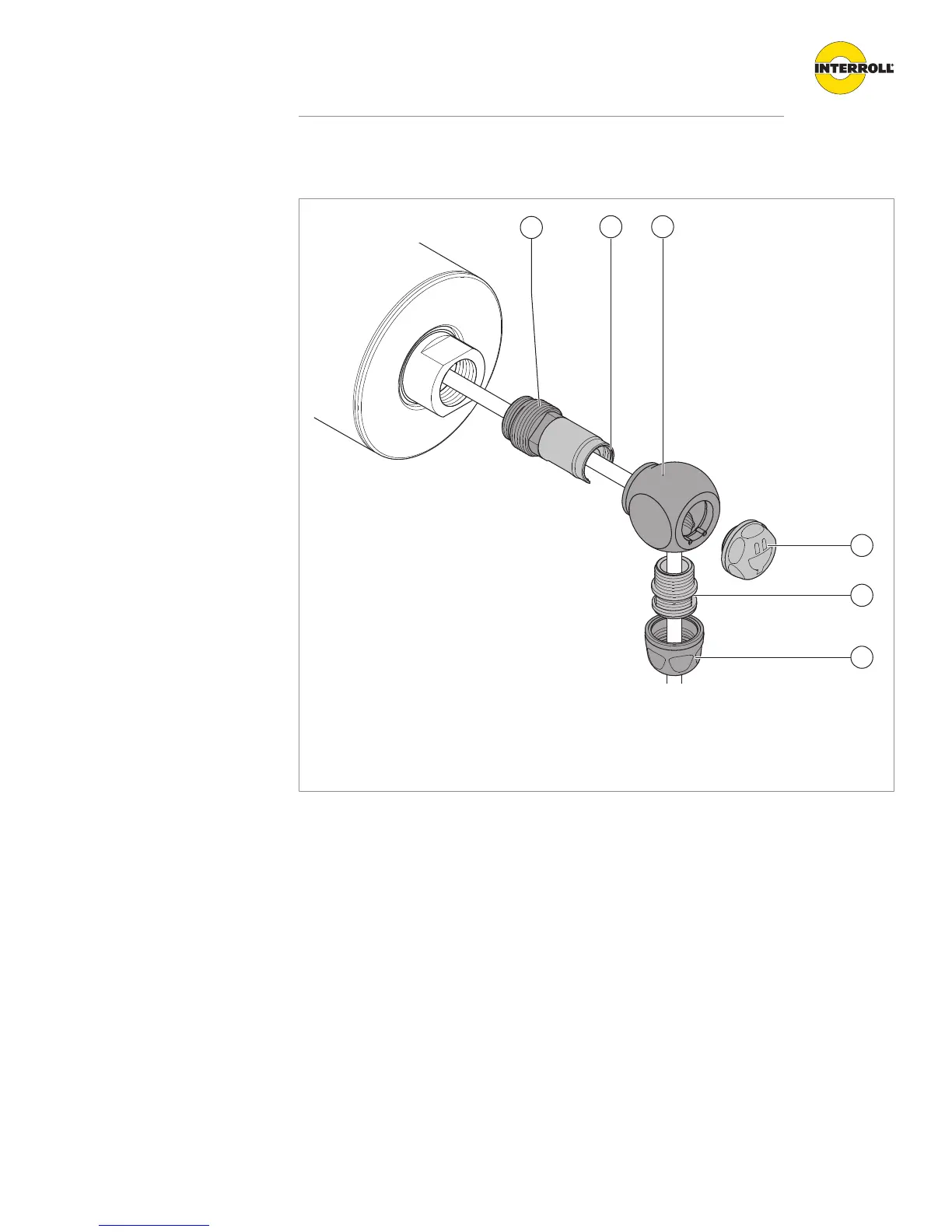

斜めネジ接続の場合、ケーブルネジ接続を使用してください
4
6
5
32
1
1 取り付けナット 4 ネジ
2 取り付けスリーブ 5 パイプニップル
3 中型ソケット 6 スラストボルト
4 取り付けニップル(1) をシャフト末端にネジで取り付け、SW 14 mm の両口スパナ
できつく締めます。取り付けスリーブ(2) とケーブルは回転しないことを確認し
てください。
4 取り付けスリーブ(2) を中型ソケット(3)に差し込み、直線に並べ、ネジ(4)によ
ってきつく締めます。
4 ネジ接続のパイプニップル(5)を中型ソケットへネジで留め、 SW 14 mm 両口スパ
ナできつく締めます。
4 ネジ接続の圧力ネジ(6) をSW 20 mm両口スパナでパイプニップルのネジ口へきつ
く締めます。
4 接続ケーブルを正しく配線し、キャビネット内に配置します。
4 その後のドラムモーターの取り付けは、Interroll ドラムモーターDMシリーズの
取扱説明書に記載された注意事項に従ってください。

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
