Interroll Forbindelseskabel tromlemotor DM-serie
Forbindelseskabel monteres
Version 2.0 (06/2018) da
Oversættelse af original driftsvejledning
93
Montage forberedes
Forbindelseskablet leveres sammen med tromlemotoren. Den komplette skrueforbindelse samt et
montageværktøj er sat på forbindelseskablet. Du skal bruge følgende værktøj:
• Gaffelnøgle med en nøglevidde på 14 mm
• Gaffelnøgle med en nøglevidde på 20 mm
4 Fjern tromlemotorens blindprop.
4 Åbn emballagen, og rul forbindelseskablet af.
Stik sættes i akselenden

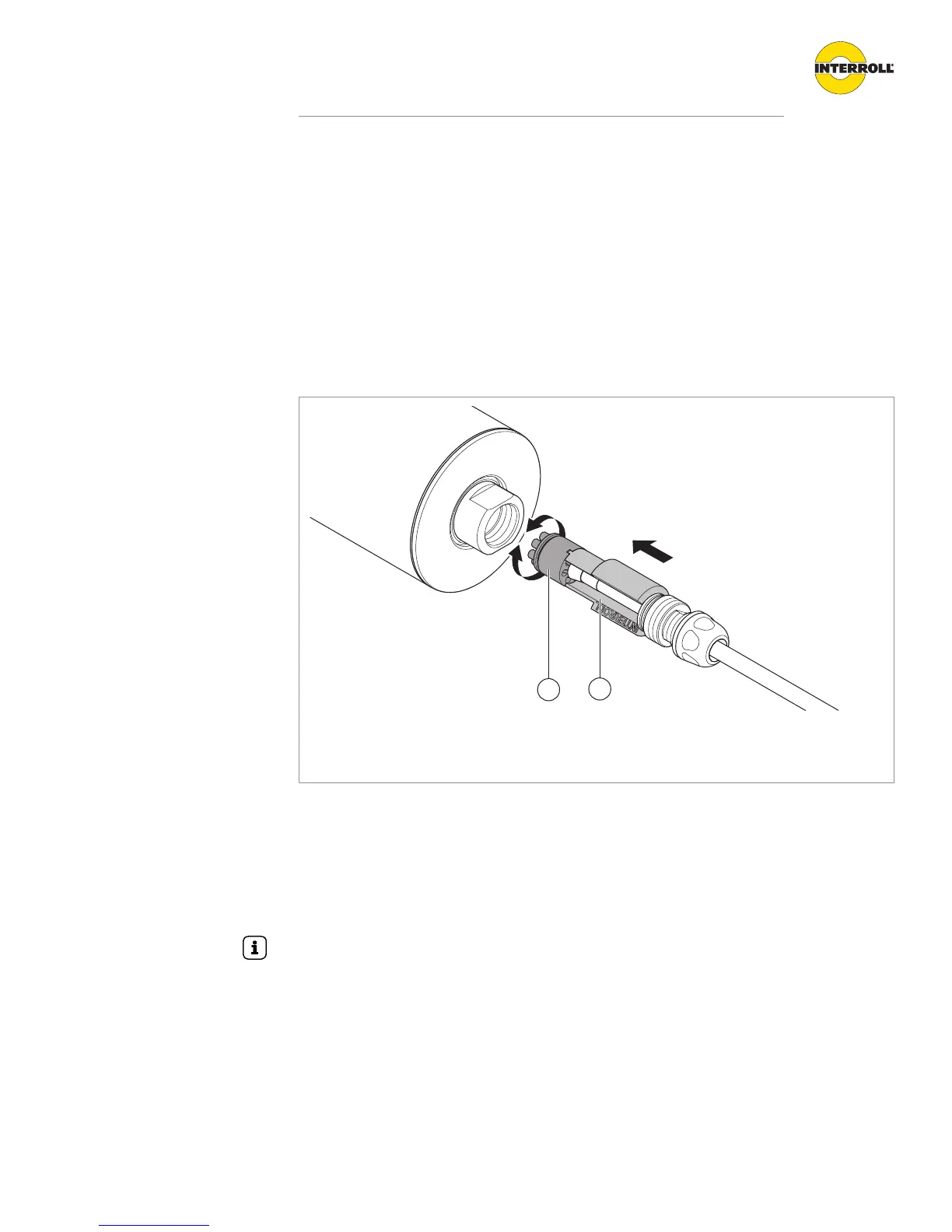

Forbindelseskabel med stikforbindelse og montageværktøj
1 Stik 2 Montageværktøj
4 Sæt stikket (1) på montageværktøjets (2) styreriller.
4 Indfør stikket med montageværktøjet i den åbne akselende.
4 Drej montageværktøjet med et let tryk, indtil stikket går i indgreb i den rigtige position.
ð Stikket sidder korrekt, når værktøjet ligger helt ind til akselenden.
4 Træk montageværktøjet af, og før det på forbindelseskablet bag ved skrueforbindelsen.
Montageværktøjet kan blive på forbindelseskablet, så det ikke går tabt.
