Interroll ตัวเชื่อมดรัมมอเตอร์ซีรีส์ DM
การถอดตัวเชื่อมต่อ
230 เวอร์ชัน 2.0 (06/2018) th
คู่มือการใช้งานฉบับแปล

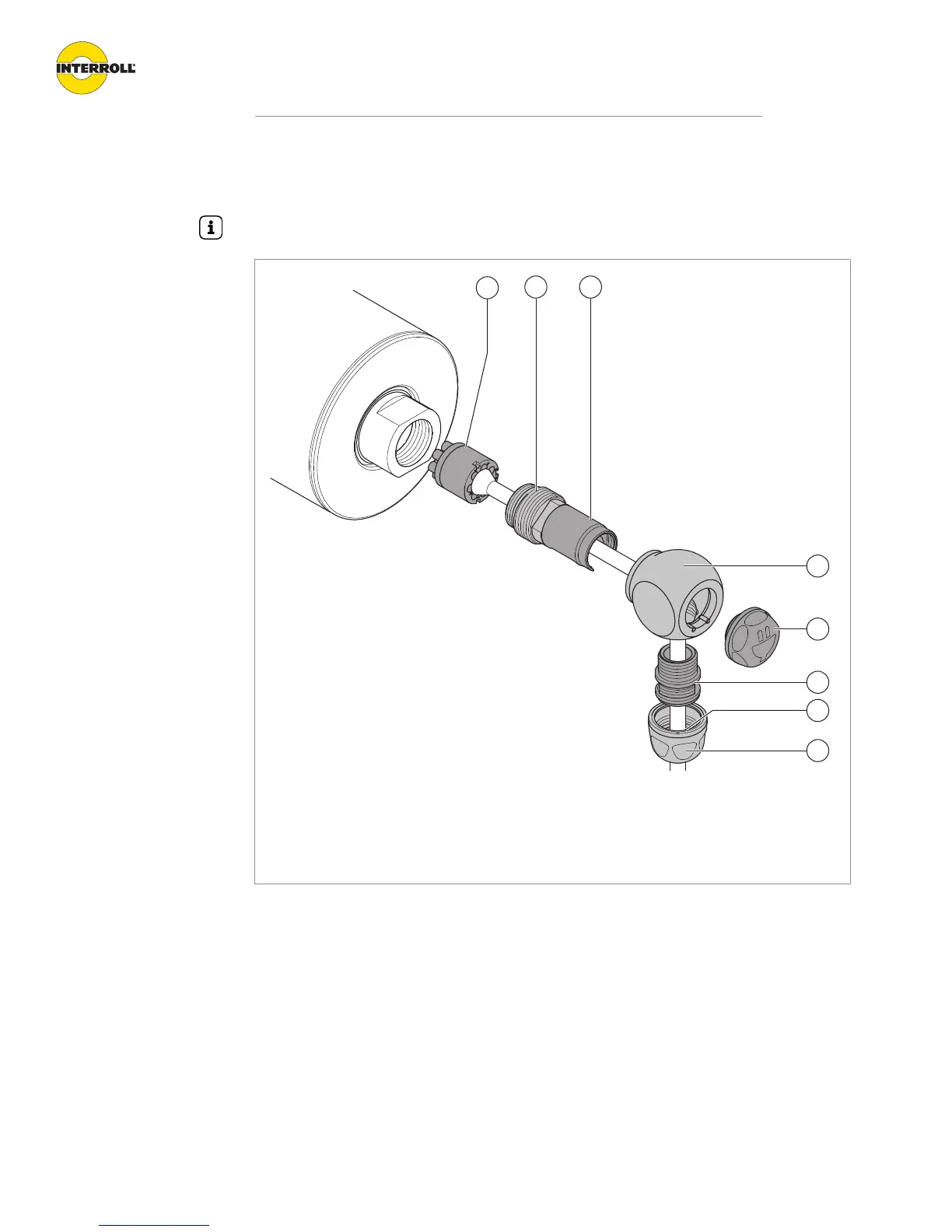

ถอดข้อต่องอ
เพื่อแยกรุ่นมอเตอร์ที่มีปลั๊กออกจากรุ่นมอเตอร์ที่ไม่มีปลั๊ก จะมีการทำเครื่องหมายปลั๊กบนสกรูตัวหนอน
4
6
7
8
5
32
1
1 ปลั๊ก 5 สกรูตัวหนอน
2 น็อตยึด 6 หัวอัดท่อ
3 ปลอกยึด 7 ปลายซีล
4 สกรูข้อต่อ 8 สกรูแรงดัน
4 คลายสกรูแรงดัน (8) พร้อมกุญแจเลื่อน SW 20 มม. ทั้งหมด
4 ตรวจสอบให้แน่ใจว่าปลายซีลสีฟ้า (7) ถูกถอดออกจากหัวอัดท่อ (6) แล้ว
4 คลายหัวอัดท่อ (6) พร้อมกุญแจเลื่อน SW 14 มม. ทั้งหมดออกจากสกรูข้อต่อ
4 คลายสกรูตัวหนอน (5) และดันสกรูข้อต่อ (4) ออกจากปลอกยึด (3)
4 คลายน็อตยึด (2) พร้อมกุญแจเลื่อน SW 14 มม. ทั้งหมดออกจากเพลา ตรวจดูให้แน่ใจว่าปลอกยึด
(3) และสายเชื่อมต่อไม่มีการหมุนคลาย
4 ถอดปลั๊ก (1) พร้อมสายเคเบิลออกจากเต้าเสียบที่ติดตั้งไว้ในเพลา

Interroll DM series Specifications

General

Protection Class	IP54
Operating Mode	S1 (Continuous Duty)
Type	Brushless
Storage Temperature	-40°C to +70°C
Rated Voltage	24 V DC
